Diagrame de conectare pentru ventiloconvectoare (~220 V)

Mai jos puteți găsi 2 scheme de cablare pentru unități de ventiloconvectoare, echipate cu un motor AC cu 3 viteze (~220V) și supapă(e) normal închisă(e) cu actuatoare termo-electrice.

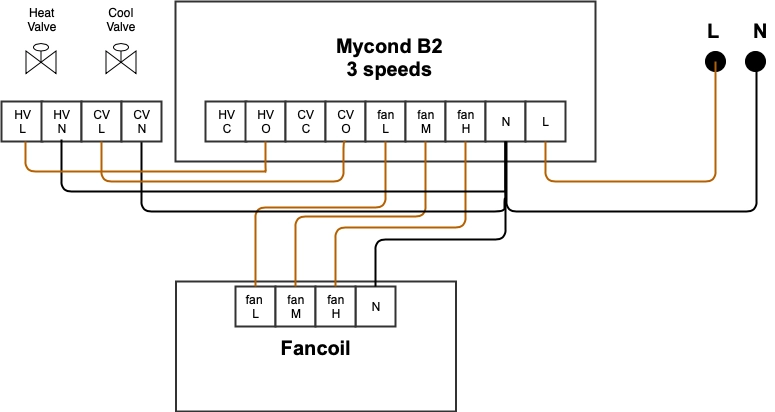

Sistem cu 4 țevi


Diagramă care arată conexiunile de cablare pentru o unitate de ventiloconvector de 220V.

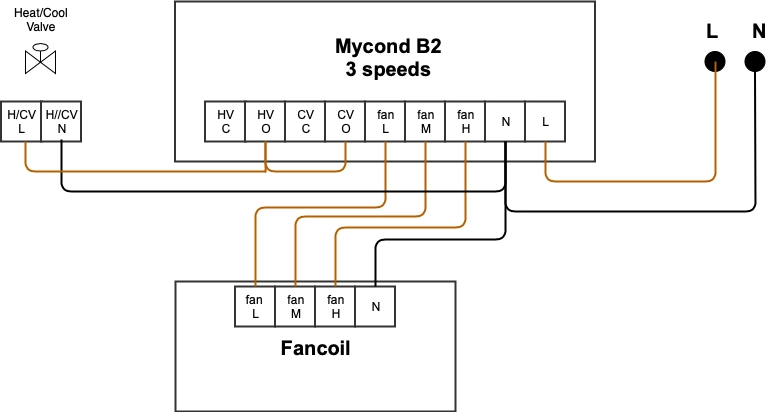

Sistem cu 2 țevi

Diagramă care ilustrează configurația de cablare pentru unități de ventiloconvectoare cu conexiune de 220 V.

Instalați un jumper între terminalul HV-O și CV-O.
