Autor: departamentul tehnic Mycond
Cea mai frecventă greșeală în proiectarea sistemelor de dezumidificare a aerului este concentrarea exclusivă pe echipamentele mecanice. Inginerii ignoră adesea particularitățile arhitecturale și deciziile de operare care influențează direct sarcina de umiditate a sistemului. Acest lucru duce la instalații ineficiente, supradimensionate și mari consumatoare de energie, care nu rezolvă problema fundamentală.
O abordare sistemică a proiectării necesită o analiză cuprinzătoare a tuturor aspectelor care afectează balanța de umiditate a încăperii. Metodologia în cinci etape pe care o vom analiza permite crearea unor sisteme de dezumidificare optime, care își îndeplinesc fiabil funcția cu costuri minime de capital și operaționale.
Prima etapă: Definirea scopului proiectului
De ce este esențial
Fără o înțelegere clară a motivului fundamental pentru care este necesar controlul umidității, nu se pot lua decizii corecte privind precizia controlului, tipul de echipament și bugetul. Scopul proiectului de dezumidificare poate fi prevenirea coroziunii, menținerea proceselor tehnologice, protecția produselor sau confortul oamenilor. Fiecare dintre aceste obiective dictează propriile cerințe pentru sistem.
Exemplu practic: obiective diferite — soluții diferite
Cazul 1: Pentru depozitarea porumbului este suficient să se mențină umiditatea sub 60% RH fără condens. Aici sistemul poate fi cât se poate de simplu — un dezumidificator de bază cu un higrostat simplu.
Cazul 2: Producția de baterii pe bază de litiu, unde litiul reacționează cu vaporii de apă cu eliberare de hidrogen exploziv deja la 2% RH. În acest caz, un controller cu precizie ±5% RH este inacceptabil; este necesar echipament specializat, indiferent de cost, deoarece siguranța este critică.
Caz real de proiectare nereușită
Un depozit militar de muniții a fost proiectat cu cerința „menținere maximum 40% RH”. Sistemul îndeplinea cerința, dar munițiile corodau din cauza condensului pe acoperișul metalic, care se răcea noaptea sub punctul de rouă. Dacă scopul ar fi fost formulat ca „prevenirea coroziunii munițiilor”, inginerul ar fi acordat atenție condensului pe suprafețele reci și ar fi instalat un sistem cu control al punctului de rouă.
Recomandări practice
La definirea scopului proiectului de dezumidificare, răspundeți la întrebări: care este problema fundamentală de rezolvat, care sunt consecințele controlului insuficient al umidității, există cauze alternative ale problemei în afară de umiditatea ridicată, cât de critice sunt abaterile de la parametrii setați.
A doua etapă: Stabilirea nivelurilor de control și a toleranțelor
Determinarea umidității absolute
O greșeală frecventă este specificarea cerințelor doar în umiditate relativă (% RH) fără indicarea temperaturii. De exemplu, 30% RH la 21°C corespunde la 4.6 g/kg, în timp ce 30% RH la 10°C înseamnă doar 2.3 g/kg. Regula: specificați întotdeauna umiditatea în unități absolute sau indicați RH împreună cu intervalul de temperatură.
Exemplu din producția farmaceutică: procesul de tabletare necesită 10% RH la 21°C. În acest timp, temperatura variază ±1.5°C, ceea ce duce la variația umidității absolute de la 1.4 g/kg la 19.5°C până la 1.7 g/kg la 22.5°C. Inginerul setează controlul pe punctul de rouă -7°C (1.6 g/kg) indiferent de variațiile de temperatură.
Condiții interioare vs exterioare
Pentru proiectarea corectă a sistemului de dezumidificare este necesar să se stabilească două seturi de condiții de calcul: interioare (care trebuie menținute) și exterioare (care generează sarcina). Este important de înțeles că, cu cât diferența dintre ele este mai mare, cu atât sistemul necesar va fi mai puternic.
Alegerea condițiilor meteorologice de calcul
Pentru Europa, datele ASHRAE oferă trei niveluri de asigurare: 0.4% (este depășit 35 ore pe an), 1.0% (88 ore), 2.0% (175 ore). De exemplu, pentru București, punctul de rouă extrem la asigurare 1% este +17°C la o temperatură de +31°C. Pentru o producție farmaceutică cu timp de nefuncționare de peste €40,000 pe zi se utilizează nivelul 0.4%, iar pentru un depozit cu criticitate scăzută este suficient 2%.
Stabilirea toleranțelor
Toleranțele largi (±3-5% RH sau ±1.5°C la punctul de rouă) permit utilizarea unor sisteme mai simple cu cost mai redus. Toleranțele înguste (±1% RH sau ±0.5°C la punctul de rouă) necesită senzori de înaltă precizie, algoritmi mai complecși, redundanță a echipamentelor și conduc la costuri semnificativ mai mari ale sistemului.
A treia etapă: Calculul sarcinilor de umiditate
Surse principale de umiditate
La calculul sarcinii de umiditate se iau în considerare: migrația prin elementele de anvelopă, evaporarea de la persoane, desorbția din materiale și produse, evaporarea de pe suprafețe deschise, produsele arderii, infiltrația prin neetanșeități, umiditatea aerului de aport.
Formule pentru calculul sarcinilor principale
Migrația prin pereți: W = A × μ × Δpᵥ, unde A — suprafața, μ — permeabilitatea la vapori, Δpᵥ — diferența de presiune parțială a vaporilor. Exemplu: perete de beton de 200 mm cu vopsea barieră de vapori μ = 0.054 g/(m²·h·Pa), diferență de umiditate 16-4 g/kg, suprafață 100 m², Δpᵥ = 12 × 133 = 1596 Pa, W = 100 × 0.054 × 1596 = 8.6 g/h — acest aport este nesemnificativ în comparație cu alte surse.
Emisii de umezeală de la persoane: W = n × wₚ, unde valorile tipice wₚ: activitate sedentară 40-50 g/h, activitate fizică ușoară 90-120 g/h, activitate fizică intensă 150-200 g/h.
Infiltrație prin uși deschise: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ). Exemplu: ușă 2×2.5 m (V=10 m³), 15 deschideri pe oră a câte 30 de secunde, exterior 16 g/kg, interior 4 g/kg: W = 1.2 × 10 × 15 × 0.0083 × 12 = 18 g/h; dacă a câte 3 minute: W = 108 g/h. Concluzie: reducerea timpului de deschidere de la 3 la 0.5 minute reduce sarcina de 6 ori.
Umiditatea aerului de aport: W = Q × ρ × (wₑₓₜ - wᵢₙₜ). Exemplu: ventilație 400 m³/h: W = 400 × 1.2 × 12 = 5760 g/h = 5.76 kg/h. Aceasta este, de obicei, cea mai mare sarcină din sistem.
Exemplu practic: depozit frigorific
Dimensiunile depozitului 75×23×4.3 m, condiții interioare +2°C cu punct de rouă -9°C (2.0 g/kg), exterioare +28°C cu punct de rouă +16°C (11.4 g/kg), două porți 3×3 m, 15 operațiuni/oră, timp de deschidere 1 min. Calcul: migrație ~100 g/h, infiltrație V=18 m³, W = 1.2 × 18 × 15 × (1/60) × 9.4 = 61 g/h. Dacă timpul de deschidere ar fi 3 minute, sarcina ar fi 152 g/h. Gestionarea timpului de deschidere reduce sarcina cu 60% și permite utilizarea unui sistem de putere înjumătățită.
A patra etapă: Selecția echipamentelor
Alegerea tipului de sistem

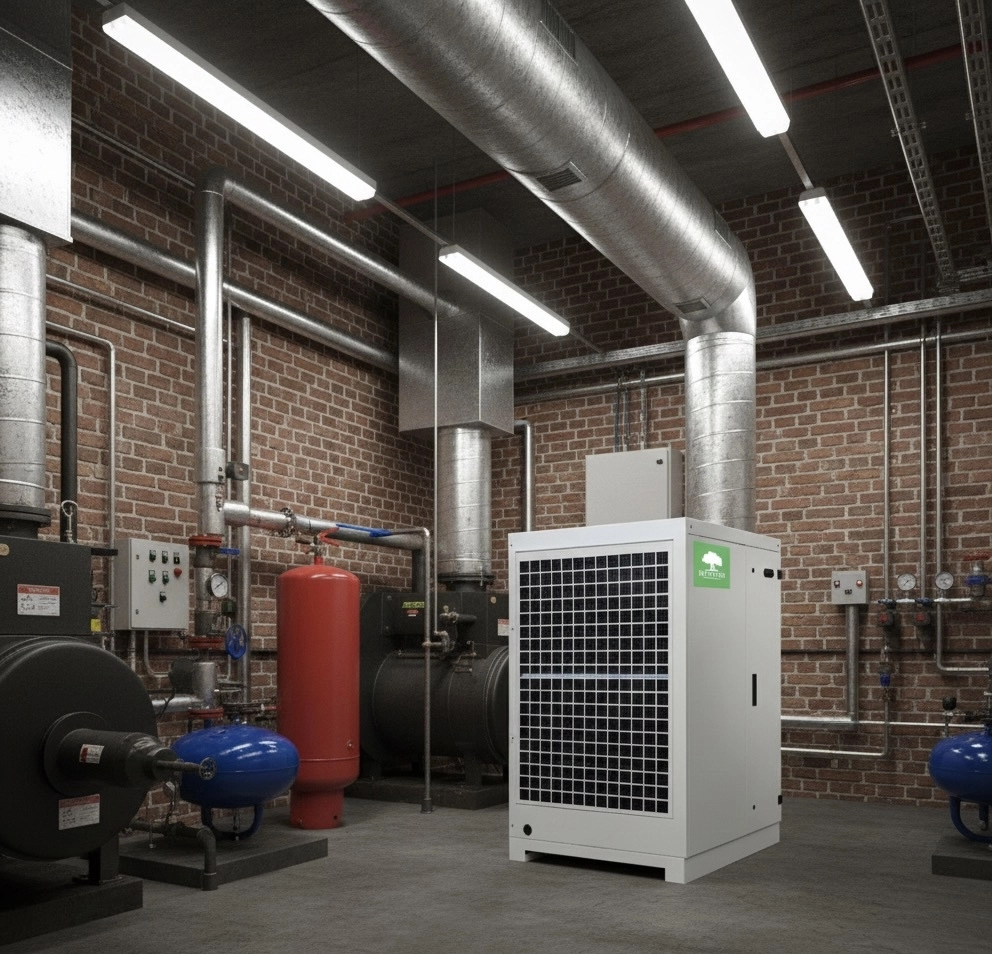

Există două tipuri principale de sisteme de dezumidificare. Sistemele frigorifice sunt eficiente la temperaturi >15°C și umiditate ridicată, cu limită practică a punctului de rouă +4...+7°C (mai jos duce la înghețarea condensului). Sistemele desicante (adsorbție) sunt eficiente la puncte de rouă joase <+5°C, funcționează la orice temperatură, ating puncte de rouă de -40°C și mai jos.
Sisteme combinate
Pentru dezumidificare eficientă se utilizează adesea sisteme combinate: răcire preliminară de la +16°C la +7°C cu o instalație frigorifică, apoi dezumidificare desicantă de la +7°C la -7°C. Avantaje: fiecare sistem lucrează în intervalul optim, consumul total de energie este mai mic cu 30-40%.
Calculul debitului necesar de aer uscat
Formula de calcul: Q = W / [ρ × (wᵣₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)]. Exemplu: sarcină 200 g/h, control 4 g/kg, dezumidificator până la 0.7 g/kg, Q = 200 / [1.2 × 3.3] = 50.5 m³/h.
Alegerea capacității dezumidificatorului
Parametrii cheie ai unui dezumidificator desicant: viteza aerului prin desicant 400-600 m/min optim; temperatura de regenerare 120-250°C; raport proces/regenerare 3:1 până la 5:1. Punctul de rouă la ieșire depinde de viteză și temperatură: la 400 m/min și 190°C se atinge -15°C, la 250°C — -25°C; la 600 m/min și 190°C se atinge -10°C, la 250°C — -18°C.
Calculul sarcinii termice
În timpul adsorbției se degajă căldură: Q = W × (hᵥ + Δhₐ), unde hᵥ = 2500 kJ/kg, Δhₐ ≈ 200 kJ/kg. Exemplu: îndepărtarea a 5 kg/h de umiditate: Q = (5/3600) × 2700 × 1000 = 3750 W = 3.75 kW. Această căldură trebuie evacuată prin răcire.
A cincea etapă: Sistemul de control
Principii de bază ale controlului
Sistemul de control trebuie să asigure menținerea parametrilor, modularea puterii la sarcini variabile, minimizarea consumului de energie și protecția echipamentelor față de regimuri de avarie.
Tipuri de regulatoare de umiditate

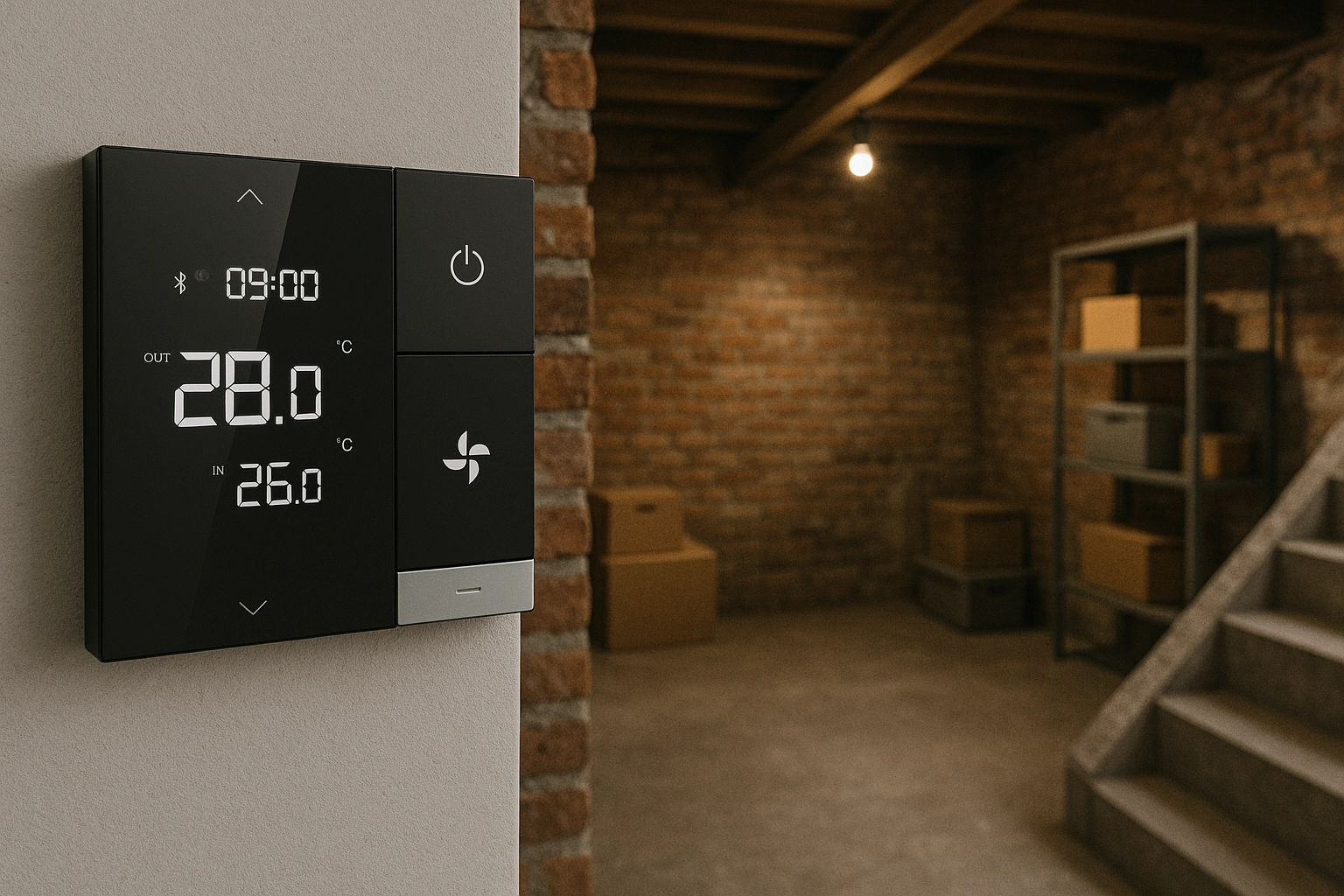

Higrostat on/off cu precizie ±3-5% RH este utilizat pentru spații necritice; controllerul de punct de rouă cu precizie ±0.5-1.0°C este independent de temperatura aerului, recomandat pentru puncte de rouă sub +5°C; regulator PID cu modulație asigură precizie ±1% RH sau ±0.3°C la punctul de rouă, necesar pentru aplicații critice.
Modularea puterii dezumidificatorului desicant
Două metode principale: bypass al aerului de proces (simplitate și cost redus, dar energia de regenerare nu scade) cu formula capacității efective Qₑff = Qₘₐₓ × (1-k); modulația temperaturii de regenerare (senzorul controlează temperatura 120-130°C la ieșirea din sectorul de regenerare, la scăderea sarcinii temperatura crește) cu formula economiei ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐₗ/Tₙₒₘ) × τ.
Amplasarea senzorilor
Reguli critice: senzorul trebuie amplasat într-o zonă cu amestecare bună a aerului, la o distanță de minimum 3 m de grilele de refulare, la o înălțime de 1.5-2 m de la pardoseală, evitând surse locale de umiditate și zone cu temperaturi extreme. Pentru spațiile multizonă se instalează mai mulți senzori în paralel — sistemul reacționează la valoarea cea mai ridicată.
Protecție împotriva condensului
Se utilizează senzori ai punctului de rouă al suprafeței cu principiul: dacă Tₛᵤᵣfₐcₑ < Tdₑw + ΔT → porniți dezumidificarea, unde ΔT = 2-3°C — rezervă de siguranță.
Optimizarea sistemului pentru minimizarea costurilor
Reducerea cheltuielilor de capital
Direcții principale: minimizarea sarcinilor de umiditate prin etanșarea clădirii (recuperarea investiției 3-12 luni), gestionarea deschiderii ușilor, perdele de aer sau sasuri; optimizarea nivelurilor de control — fiecare grad de reducere a punctului de rouă crește costul cu 8-12%, deci merită evitate cerințele excesiv de stricte; sistemele combinate oferă economii de 20-35% comparativ cu monosistemele.
Reducerea cheltuielilor operaționale
Metode cheie: recuperarea căldurii de regenerare (schimbător de căldură aer-aer care recuperează 60-80% din energie) cu formula Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η, economii tipice 15000-40000 kWh/an; utilizarea surselor de energie la temperatură joasă (cogenerare, surse geotermale, căldură reziduală a instalațiilor frigorifice); optimizare sezonieră — iarna aerul exterior este mai uscat decât cel interior, permițând dezumidificare gratuită (free dehumidification), reducând sarcina cu 40-70%.
Erori tipice de proiectare
Eroarea 1: Subestimarea infiltrației. Exemplu: proiect cu sarcină de calcul 3 kg/h, sarcină reală 8 kg/h din cauza deschiderilor neplanificate ale porților. Soluție — includeți o rezervă de 25-40% pentru spațiile de producție.
Eroarea 2: Ignorarea uscării inițiale. Clădirile noi conțin umezeală în structuri, betonul și gips-cartonul eliberează 100-500 kg de umiditate în 2-6 luni. Soluție — regim de uscare intensivă sau putere suplimentară temporară.
Eroarea 3: Amplasarea greșită a senzorilor. Exemplu: senzorul de lângă grila dezumidificatorului indica 5% RH, în timp ce în zona de lucru era 35% RH din cauza amestecării slabe. Soluție — modelarea schimbului de aer sau ventilatoare de circulație.
Concluzii
Metodologia în cinci etape pentru proiectarea sistemului de dezumidificare a aerului asigură crearea unui sistem optim: un obiectiv clar stă la baza tuturor deciziilor; nivelurile de control corecte asigură echilibrul între cerințe și cost; calculul precis al sarcinilor este garanția selecției corecte a echipamentelor; alegerea optimă a echipamentelor ia în considerare întregul ciclu de viață al sistemului; un control inteligent minimizează costurile operaționale.
Un proiect de succes nu este cel mai complex sistem, ci cel mai simplu sistem care își îndeplinește în mod fiabil sarcina cu costuri minime pe durata de viață. Perioada medie de recuperare a unei sisteme de dezumidificare bine proiectate este de 1.5-4 ani, ceea ce o face o soluție justificată economic pentru majoritatea aplicațiilor industriale și comerciale.
