Chiller modular răcit cu aer, seria R32 MCU-OHDD

Seria R32 este o nouă generație de chillere modulare care combină eficiența energetică, ecologicitatea și confortul. Controlul inteligent, cu capacitatea de a funcționa în modurile de răcire, încălzire și apă caldă menajeră, funcționarea silențioasă și structura modulară flexibilă, le fac o alegere universală pentru orice instalație - de la complexe rezidențiale la clădiri comerciale mari.

Capacitate de răcire: 76-153 kW

Capacitate de încălzire: 81-161 kW

Doriți să cumpărați sau aveți întrebări?

Mycond

Seria R32 MCU-OHDD

MULTIFUNCȚIONALITATE

Încălzire, răcire și apă caldă integrate într-un singur sistem, ușor de adaptat la numeroase aplicații.

MyCond MCU-OHDD – răcire eficientă pentru clădiri comerciale

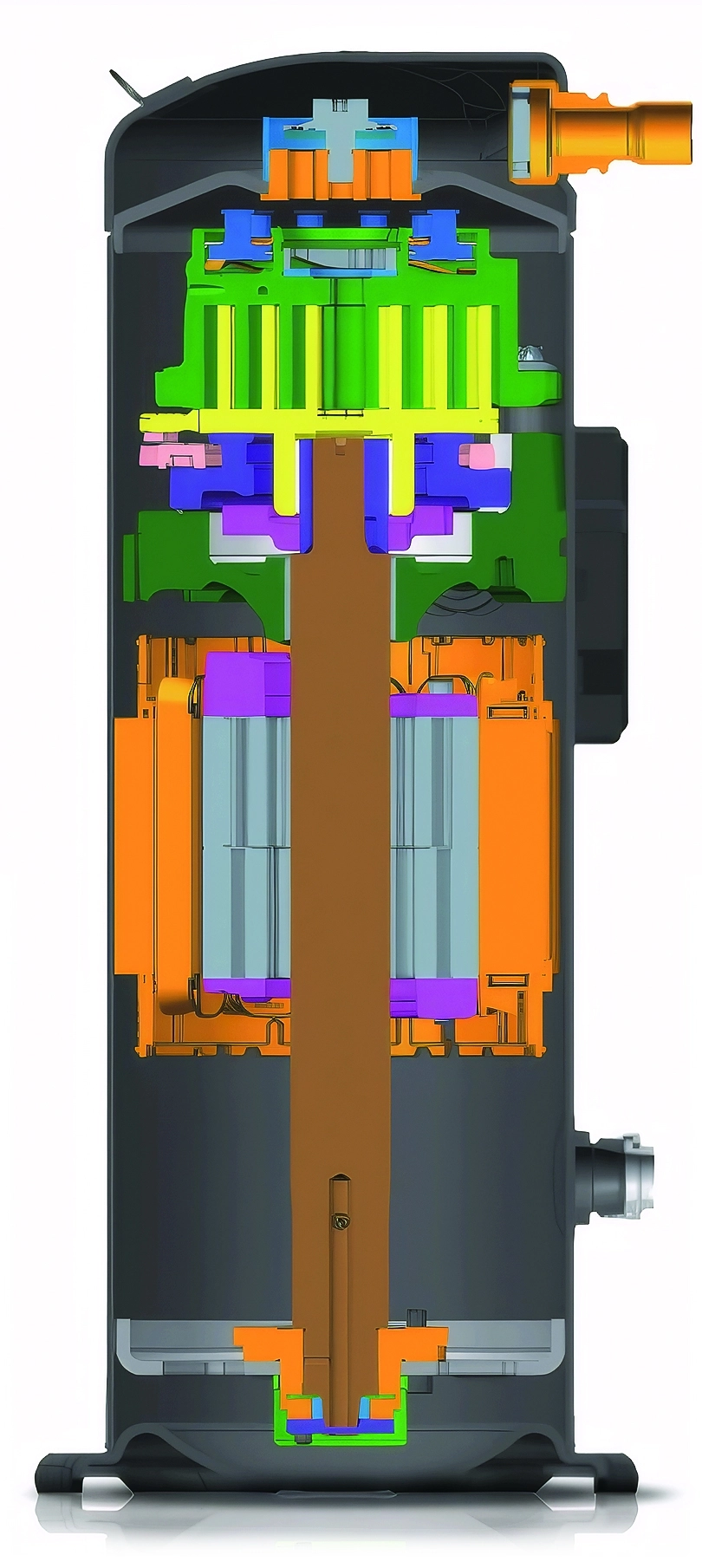

Secțiune verticală a structurii MyCond MCU-OHDD

COMPONENTELE DE ÎNALTĂ PERFORMANȚĂ OFERĂ PERFORMANȚĂ EXCELENTĂ

Compresor scroll DC complet inverter cu tehnologie EVI

Cel mai recent compresor DC Inverter cu tehnologie EVI oferă o „putere” ridicată a dispozitivului. Designul unic, cu un raport de compresie mai mare și o diferență de presiune mai mare, permite dispozitivului să funcționeze fiabil chiar și în cele mai dificile condiții de mediu. Acest design permite reglarea continuă a capacității compresorului pentru un control precis al temperaturii.

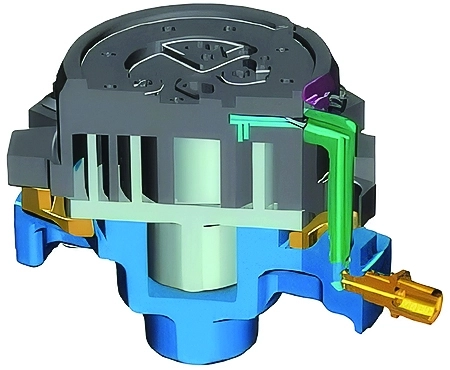

Tehnologia EVI

Pompa de căldură poate funcționa stabil la temperaturi ambientale sub -30ºC datorită tehnologiei EVI, iar performanța pompei de căldură a fost îmbunătățită semnificativ.

Secțiune transversală a pompei de căldură MyCond MCU-OHDD

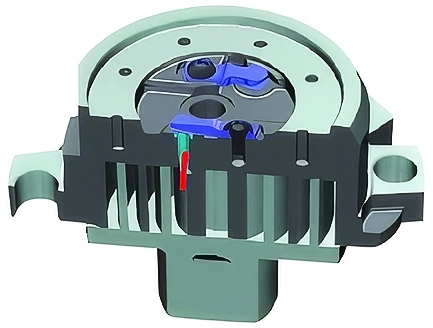

Compresor rotativ MyCond MCU-OHDD

Design optimizat al tehnologiei de derulare și VCR

Scroll și VCR optimizate pentru o adaptare mai bună la condițiile de sarcină parțială și cerințele de funcționare, pentru a îmbunătăți eficiența sezonieră. *VCR: Raport de compresie variabil

Motor BPM

Echipat cu un motor BPM (Brushless Permanent Magnet) special optimizat pentru performanță sporită și niveluri de zgomot reduse.

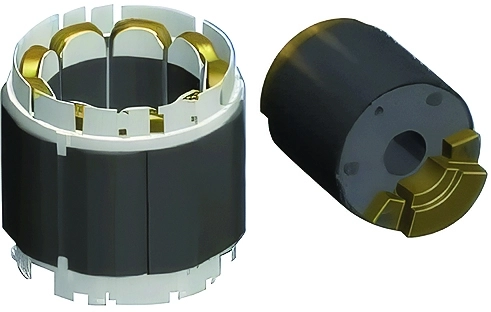

Rotorul și statorul unui motor electric de înaltă eficiență pentru un compresor MyCond MCU-OHDD

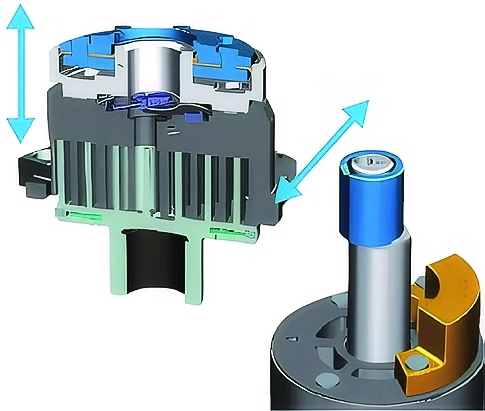

Rulmenți axiali și radiali MyCond MCU-OHDD – fiabilitate și stabilitate în funcționarea compresorului

Design cu compatibilitate dublă

Protejează compresorul de murdăria sau lichidul care intră în unitatea spirală. Scroll-ul mobil intră în contact cu spirala staționară cu o forță adecvată pentru a evita uzura și scurgerile.

Designul legăturii oscilante

Controlul forței dintre spiralele mobile și cele staționare pe măsură ce viteza compresorului crește.

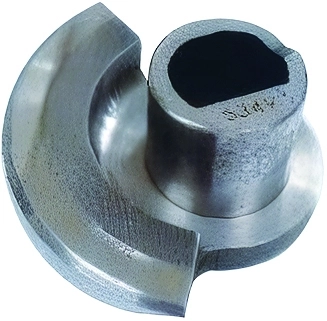

Piesă MyCond MCU-OHDD pentru funcționarea eficientă a sistemului de aer condiționat

Pompă de ulei

Echipat cu o pompă de ulei cu deplasare pozitivă pentru lubrifierea sistemului de rulmenți în condiții de curgere.

MyCond MCU-OHDD funcționează la temperaturi de la -20°C la +53°C

FLEXIBILITATE DE NEEGALAT

Gamă largă de operare

Dispozitivul poate funcționa stabil în diverse condiții, ceea ce reprezintă o soluție ideală pentru diverse cerințe.

În modul de răcire:

temperatură de tur de la -5°C la 20°C*, temperatură exterioară de la -20°C la 53°C.

În regim de încălzire și preparare a apei calde menajere:

Temperatura de tur de la +20°C la +60°C*, TEMPERATURA EXTERIOARĂ DE LA -20°C LA 50°C.

Încălzire MyCond MCU-OHDD cu alimentare cu agent de răcire până la +60 °C

DIMENSIUNI GENERALE

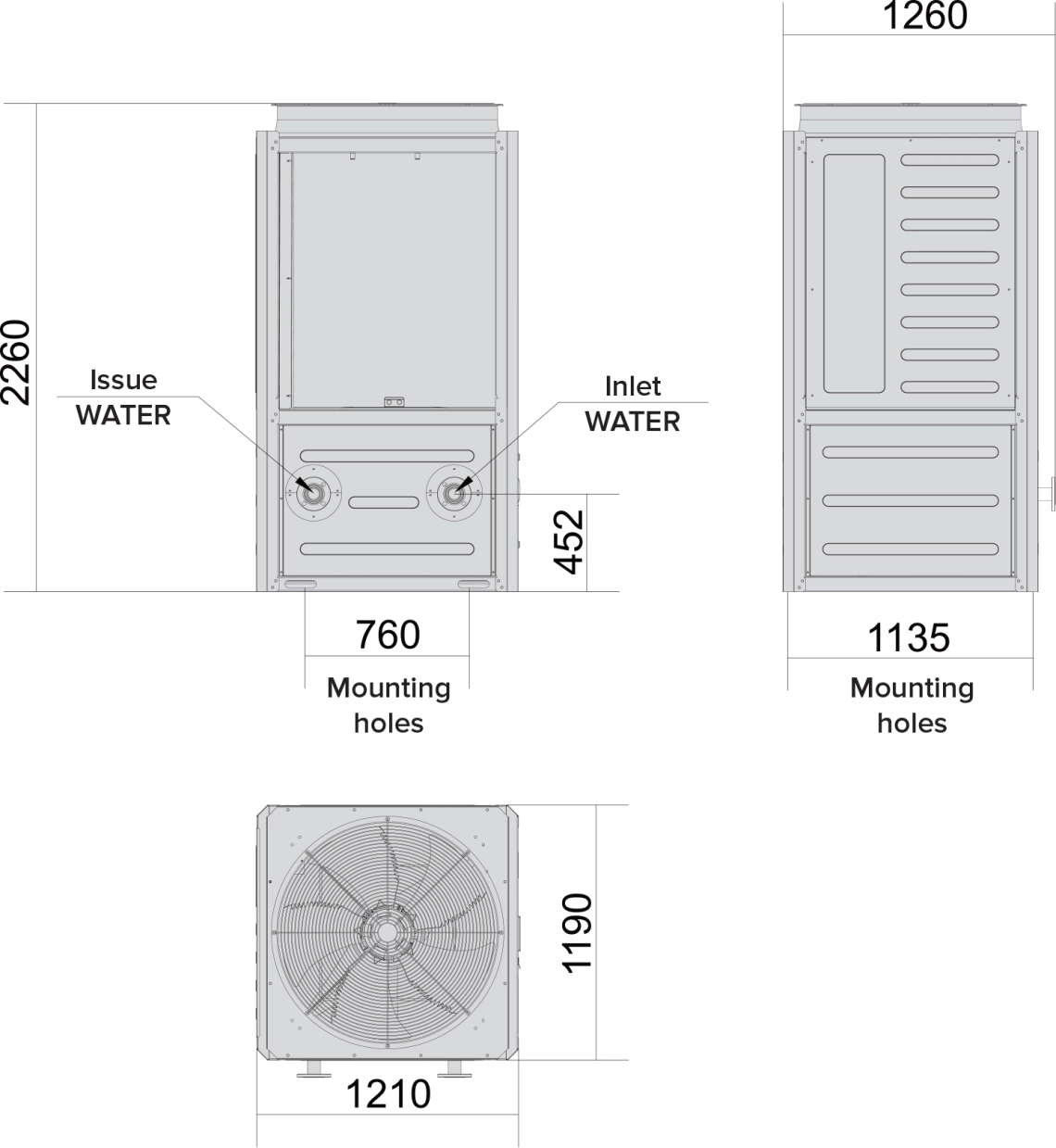

Dimensiuni externe ale MCU080OHDD

Dimensiuni totale MyCond MCU-OHDD - 1

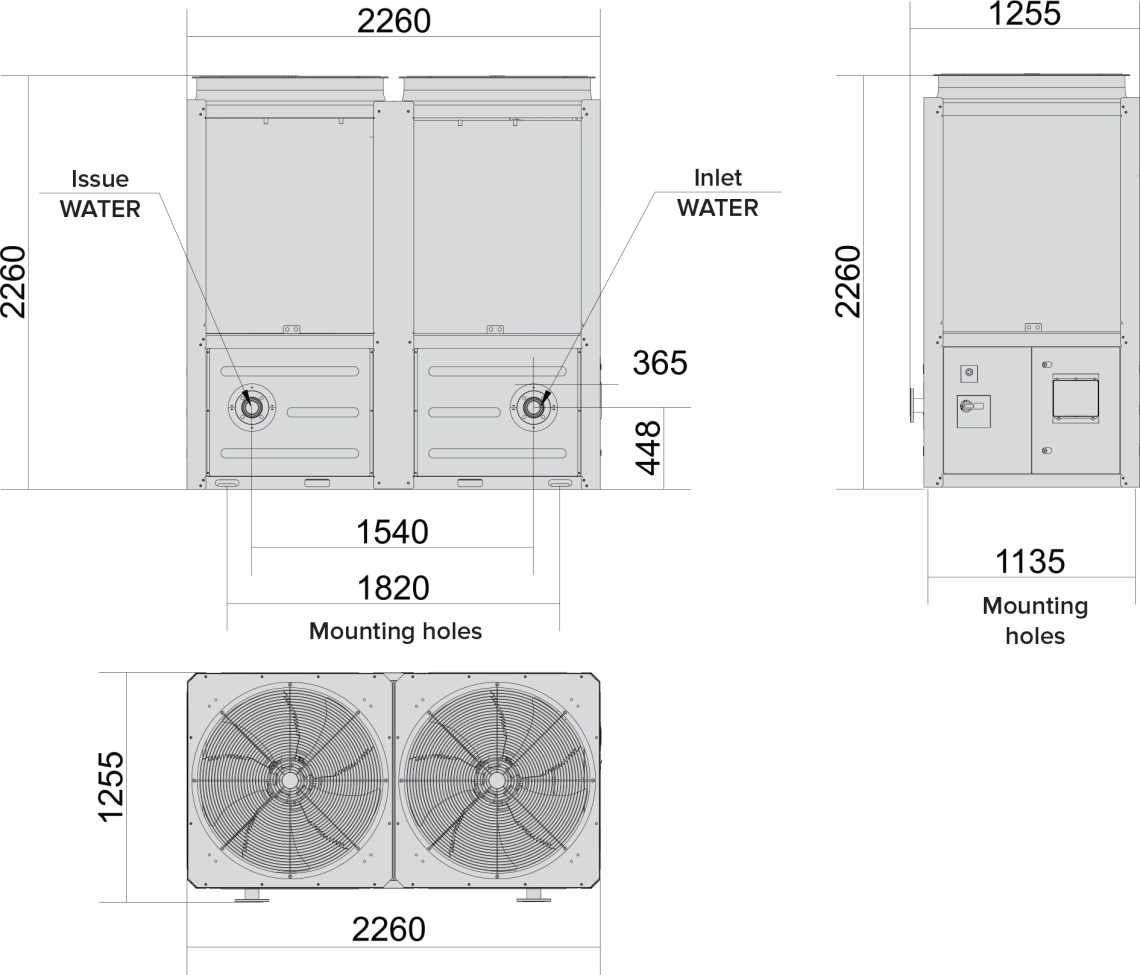

Dimensiuni externe MCU0130OHDD, MCU0150OHDD

Dimensiuni totale MyCond MCU-OHDD - 2

SPECIFICAȚII TEHNICE

Specificații tehnice		Unitate de măsură	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Răcire (Temperatura apei la ieșire 7°C/ Temperatura aerului exterior (35°C)	Capacitate (max) Putere de intrare (max) EER (max) Capacitate (nom.) Putere de intrare (nom.) EER (nom.)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2,62 65,0 22.03 2,95	137,0 46,92 2,92 100,0 28,60 3,50	153,0 56,56 2,70 130,0 42,88 3.03
Încălzire (Temperatura apei la ieșire 45°C/ Temperatura aerului exterior (7°C)	Capacitate (max) Putere de intrare (max) COP (max) Capacitate (nom.) Putere de intrare (nom.) COP (nom)	kW kW kW/kW kW kW kW/kW	81,0 24,40 3.32 71,0 18,93 3,75	151,0 41,95 3,60 100,0 24.20 4.13	161,0 47,08 3.42 142,0 36,90 3,85
Eficiență energetică sezonieră	VĂZĂTOR ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	V/V % V/V % V/V %	4,60 181 4,51 178 3,65 143	4,88 192 4,85 191 3,85 151	4,82 190 4,60 181 3,80 149
Intervalul de temperatură de funcționare	Răcire Încălzire	°C °C	-20~53°C -30~50°C
Intervalul de temperatură al apei de ieșire	Răcire Încălzire	°C °C	-5~20°C 20~60°C
Alimentare electrică		Ph/V/Hz	3N~/380~415V/50Hz
Nivelul de putere acustică		dB	88	88	91
Tipul schimbătorului de căldură cu apă			Schimbător de căldură cu carcasă și tuburi
Tipul schimbătorului de căldură cu aer			Țeavă de cupru și aripioare de aluminiu
Tipul de clapetă de accelerație pentru agentul frigorific			Supapă de expansiune electronică
Compresor	Tip Cantitate		Compresor Scroll cu invertor
Compresor	Tip Cantitate		1	2	2
Agent frigorific	Tip		R32
Ventilator	Tip Flux de aer Cantitate	m3/h	Axial
			25400	20500	25400
			1	2	2
Sistem de apă	Rezistență la apă Debitul apei Dimensiunea conductei de apă (intrare/ieșire)	kPa m3/h	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Dimensiuni externe	L×A×Î	mm	1260×1210×2260	2260×1255×2260	226012552260
Greutate	Greutate netă	kg	500	910	910

Note:

1. Datele tehnice pot fi modificate de producător fără notificare prealabilă în scopul îmbunătățirii produsului.

2. Performanța este conformă cu standardele EN14511 și EN14825.

3. Max.: 100% din frecvența compresorului.

4. Nom.: Date nominale 80% din frecvența maximă.

5. Pentru informații suplimentare, vă rugăm să contactați personalul Mycond.
