Duct ESP mediu

Pentru a oferi flexibilitatea de a se adapta la diferite situații de instalare
Capacitate de răcire: 1.5 ... 16 kW
Capacitate de încălzire: 1.7 ... 18 kW

Doriți să cumpărați sau aveți întrebări?
Duct ESP mediu

Modulul emițător de raze UV-C încorporat efectuează o sterilizare eficientă și
eficientă a aerului atât pe suprafața serpentinei unității, cât și pe aerul
care trece prin aceasta. Performanța acestui modul a fost certificată
de către laboratorul independent Texcell.

Caracteristici principale:

  • Modulul emițător de raze UV-C încorporat efectuează o sterilizare efectivă și eficientă a aerului atât pe suprafața serpentinei unității, cât și pe aerul care trece prin aceasta.
  • Performanța acestui modul a fost certificată de laboratorul independent Texcell.

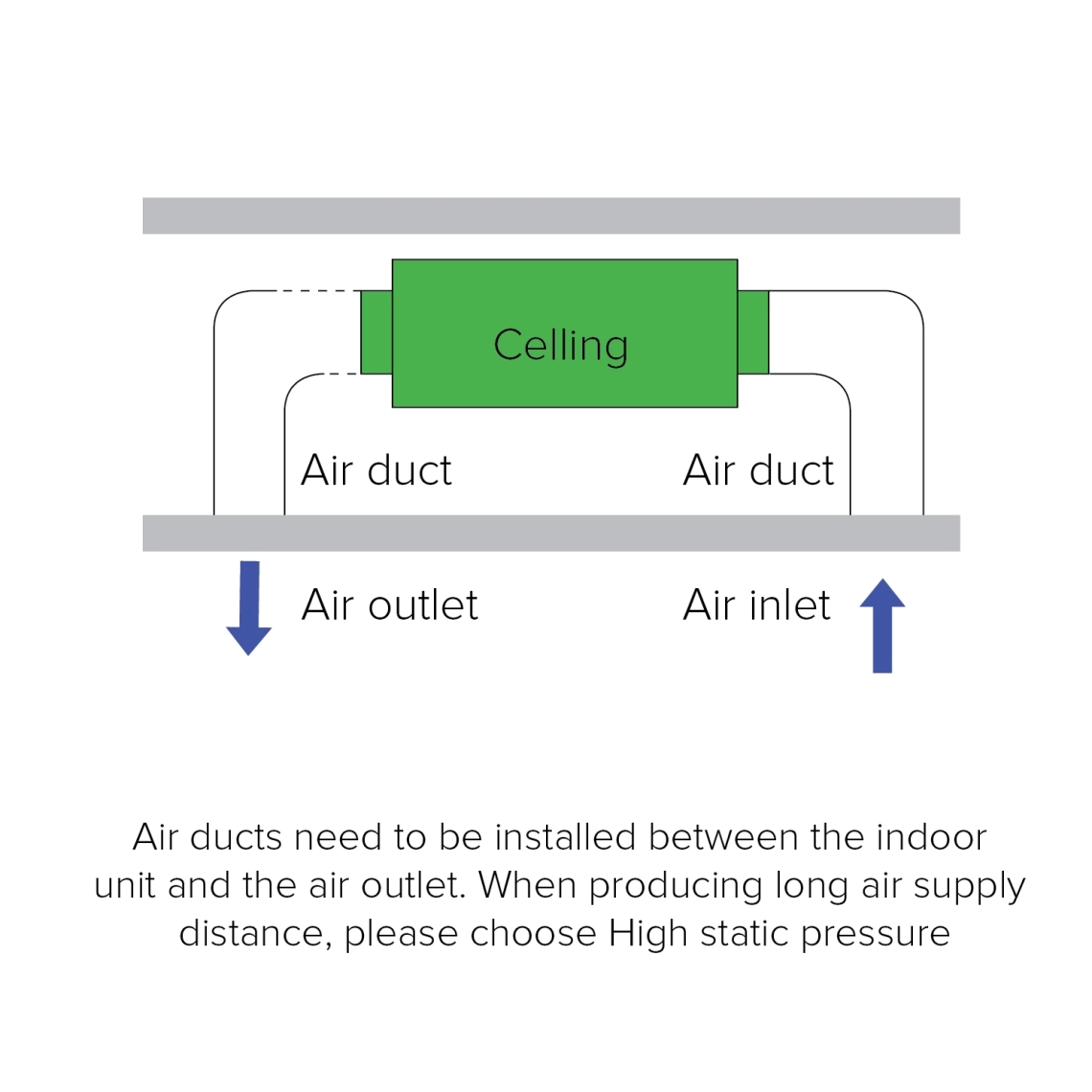

Schema de conectare a conductei MyCond Medium ESP

Presiunea statică opțională, satisface diferite nevoi

În funcție de cerințele utilizatorilor, presiunea statică poate fi reglată de controlerul de sârmă, în loc de modul tradițional de schimbare a terminalelor roșii și albe. Presiunea statică maximă a întregii serii poate ajunge la 100Pa.

Conexiunea conductei de aer mai multe camere de împărțit

Unitatea poate conecta mai multe camere prin conducta de aer și poate fi aranjată flexibil în funcție de diferite tipuri de case, un aparat de aer condiționat, partajarea mai multor camere.

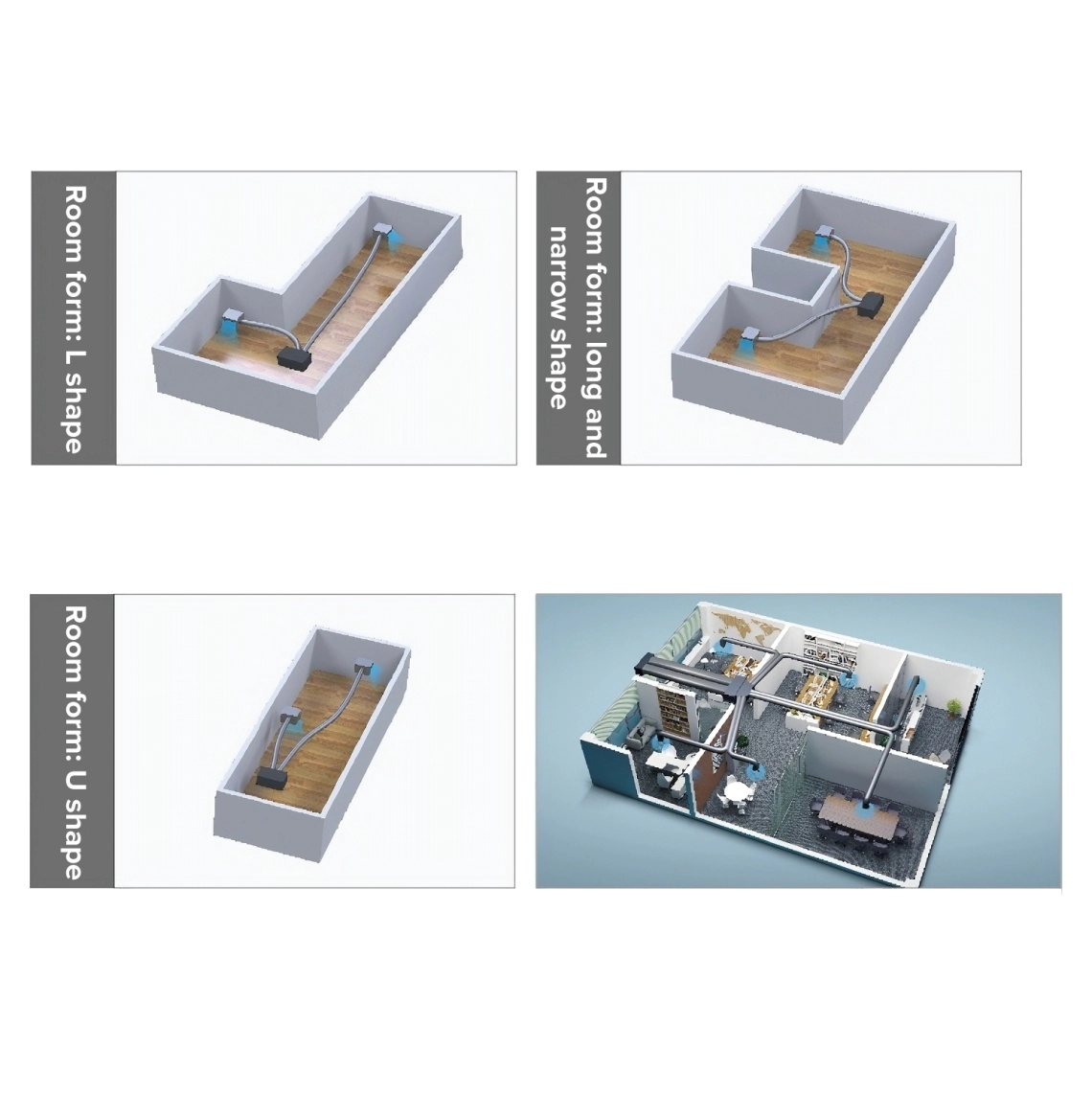

Soluție de conductă MyCond Medium ESP pentru încăperi cu forme complexe

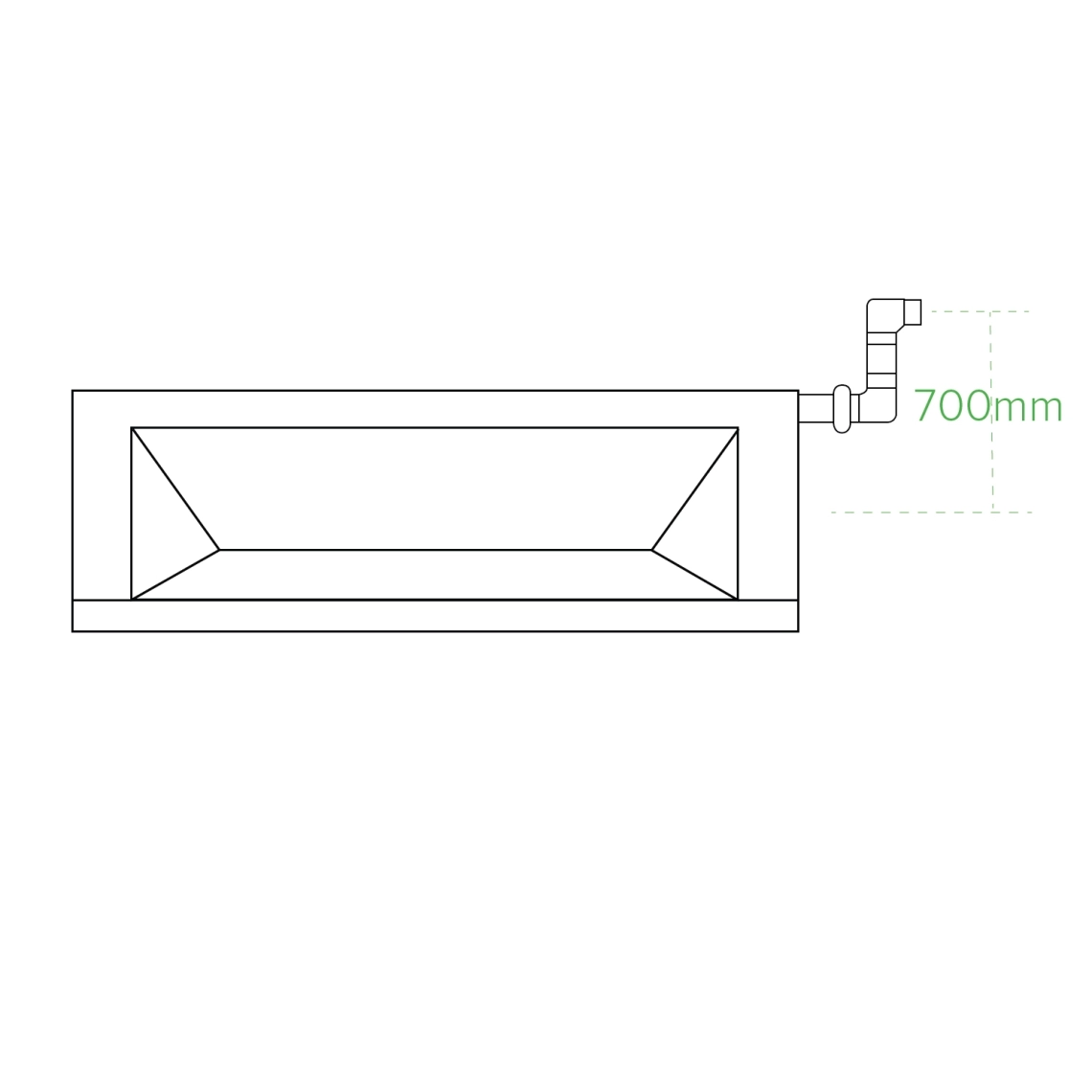

Pompa de drenaj pentru conducte MyCond Medium ESP se ridică până la 700 mm

Pompă de drenaj cu ridicare ridicată

Pompă standard de ridicare a apei condensate, cap standard 700mm și comutator cu plutitor încorporat, convenabil pentru a coopera cu situația reală a site-ului, aer condiționat de evacuare a apei condensate.

Motor ventilator AC instalat

În unitățile interioare permite reglarea compresiei de unică folosință prin intermediul controlerului cablat de utilizator.

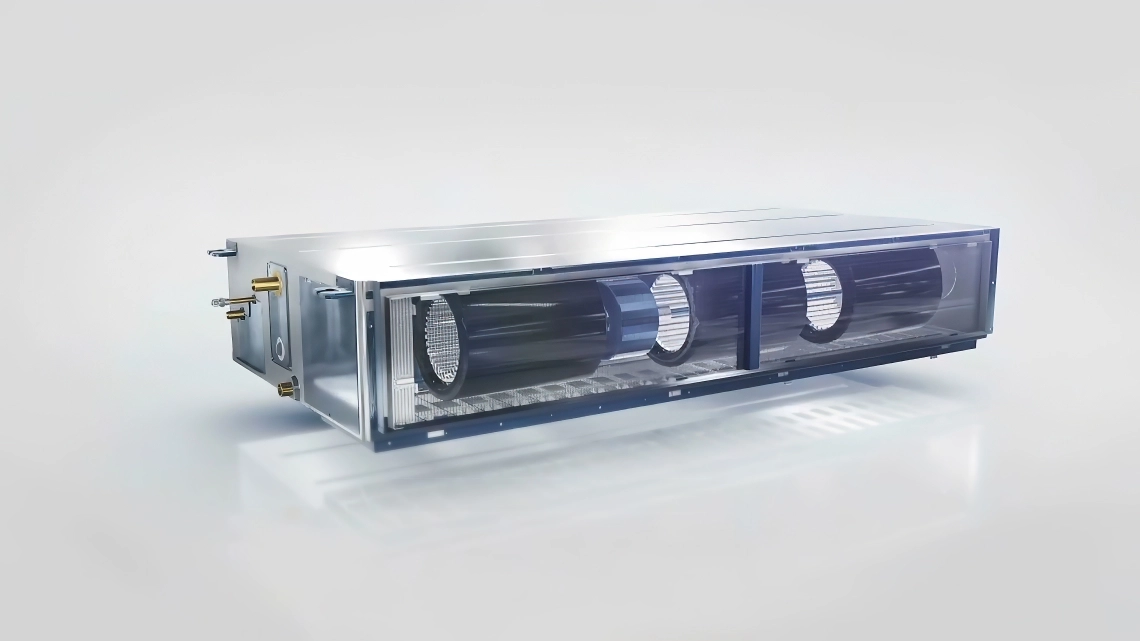

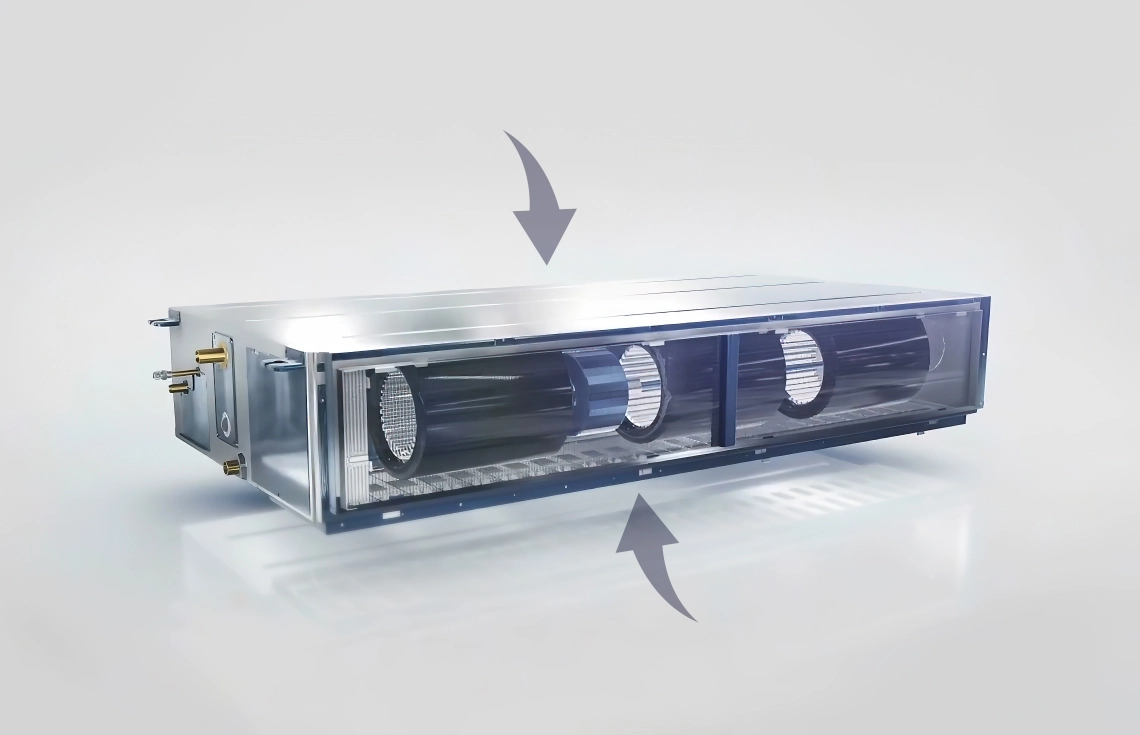

Design compact al conductei MyCond Medium ESP cu ventilator dublu

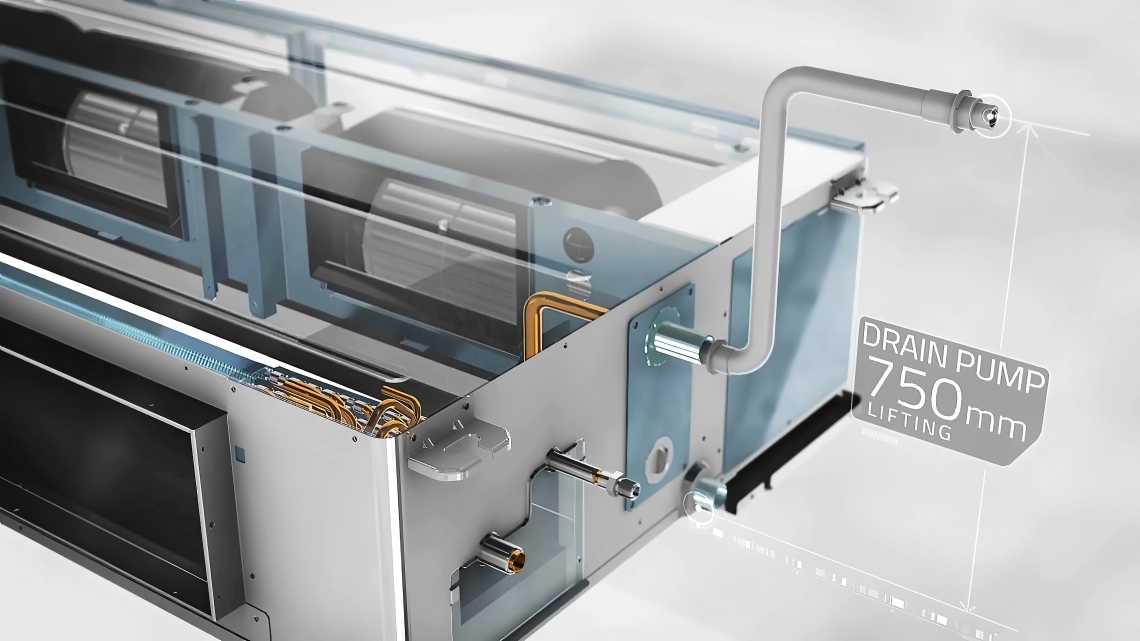

Pompa de drenaj pentru conducte MyCond Medium ESP se ridică până la 750 mm

Pompă de condens încorporată

Dispozitivele au o pompă de condens încorporată cu capacitate mare de ridicare - până la 450 mm.

Mai flexibile

Trei căi de scurgere.

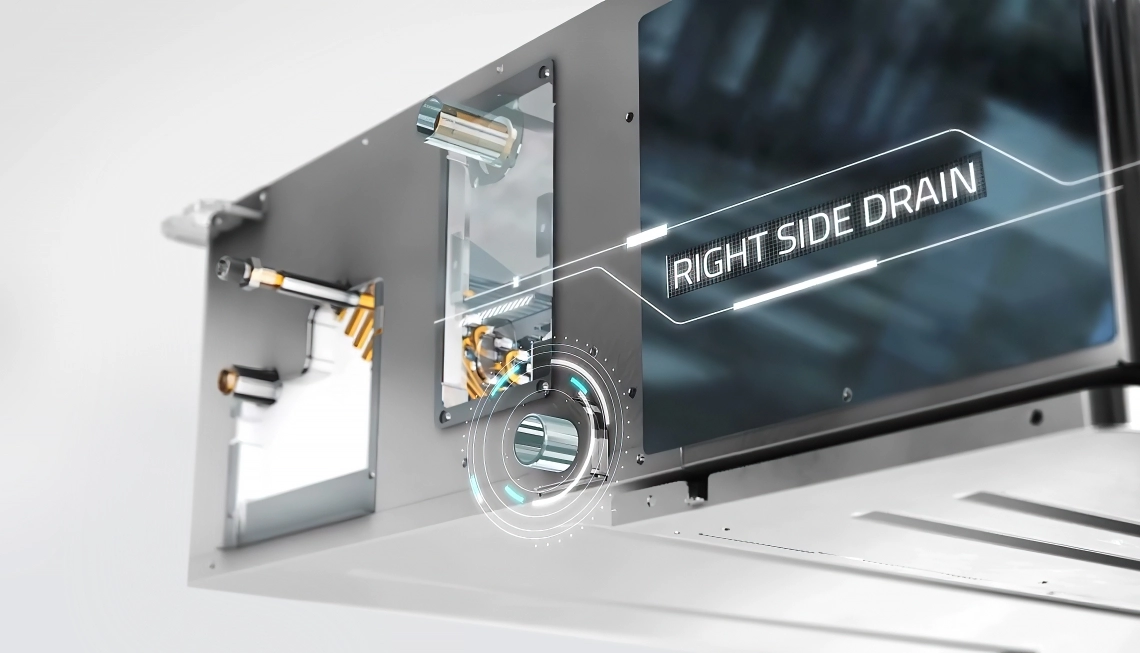

MyCond Medium ESP canal de drenaj pe partea dreaptă

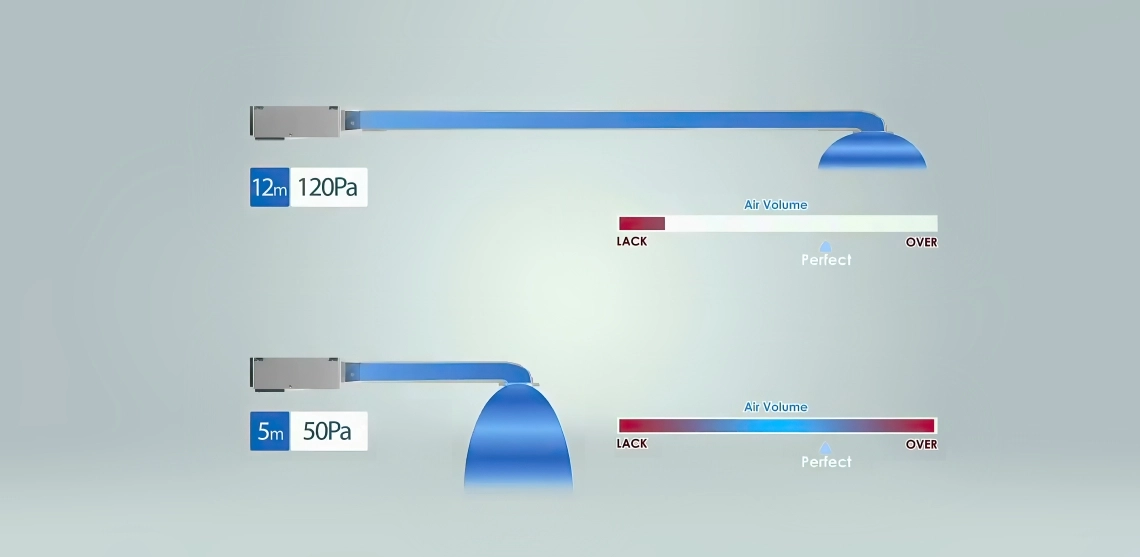

Ductul MyCond Medium ESP debit de aer optim la 50-120 Pa

Configurație de intrare a aerului

Modulul cu componente electrice este amplasat direct sub grilă, ceea ce permite operațiuni de întreținere ușoare.

Specificații Unități MIDJ-
05X1EV2AA
MIDJ-
07X1EV2AA
MIDJ-
09X1EV2AA
MIDJ-
12X1EV2AA
MIDJ-
16X1EV2AA
MIDJ-
18X1EV2AA
MIDJ-
24X1EV2AA
MIDJ-
28X1EV2AA
MIDJ-
30X1EV1AA
MIDJ-
38X1EV1AA
MIDJ-
48X1EV1AA
MIDJ-
54X1EV1AA
Capacitate
Răcire kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10 8,00 9,00 11,20 14,00 16,00
Încălzire kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00 9,00 10,00 13,00 16,30 18,00
Parametrii electrici
Alimentare Ph/V/Hz 1/220~230/50/60
Ventilație
Debit de aer (H/M/L) m3/h 515/
440/390
545/
470/390
545/
470/390
570/
495/420
700/
625/550
915/
765/640
1275/
1050/875
1275/
1050/875
1450/
1200/1000
2000/
1700/1400
2150/
1700/1400
2350/
1950/1600
Presiunea acustică
(H/M/L)
dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Putere sonoră
(H/M/L)
dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Instalare - Dimensiuni
Dimensiuni nete
(WxDxH)
mm 700x700x248 1100x700x248 1500x700x248
Unitate ambalată
dimensiuni
(LxÎxA)
mm 932x835x280 1332x835x280 1698x857x305
Greutate netă / brută
Kg 27,0/
32,0
27,0/
32,0
27,0/
32,0
27,0/
32,0
28,5/
33,5
36,8/
43,4
36,8/
43,4
36,8/
43,4
39,4/
45,4
48,3/
56,5
51,3/
59,5
51,3/
59,5
Ø Conducta de lichid mm
(inch)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
Ø Țeava de gaz mm
(inch)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
Presiune statică
(Standard/Max.)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Dimensiuni

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

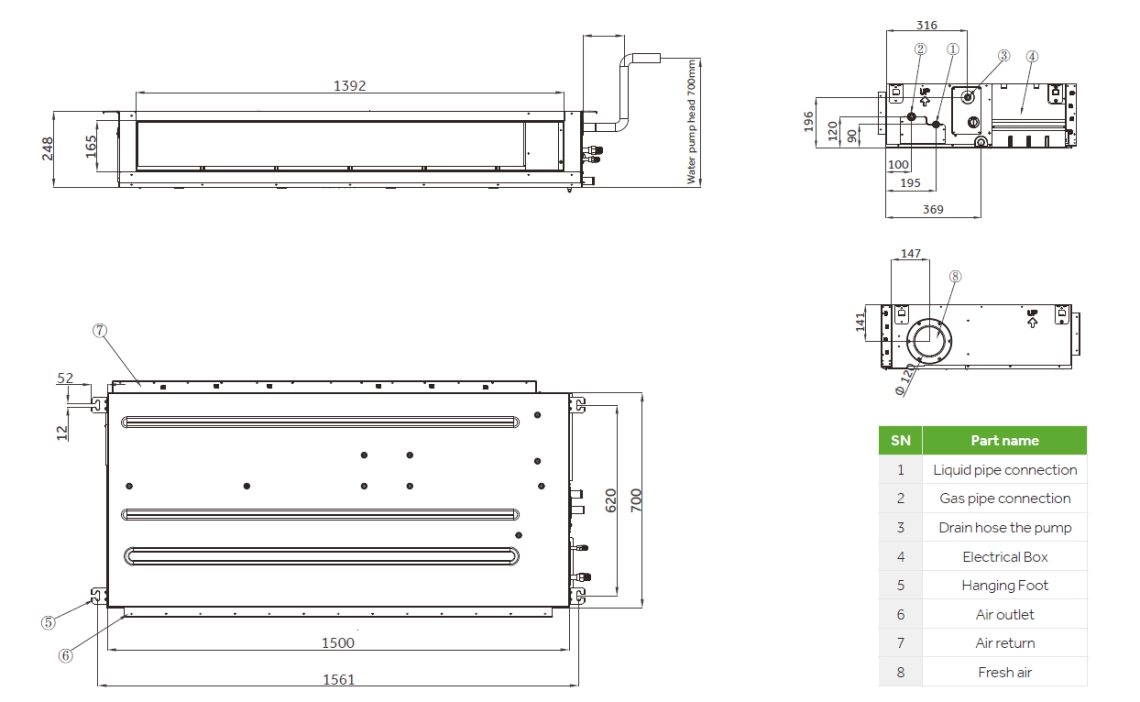

Conducta MyCond Medium ESP Dimensiuni generale - 1

Dimensiuni

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

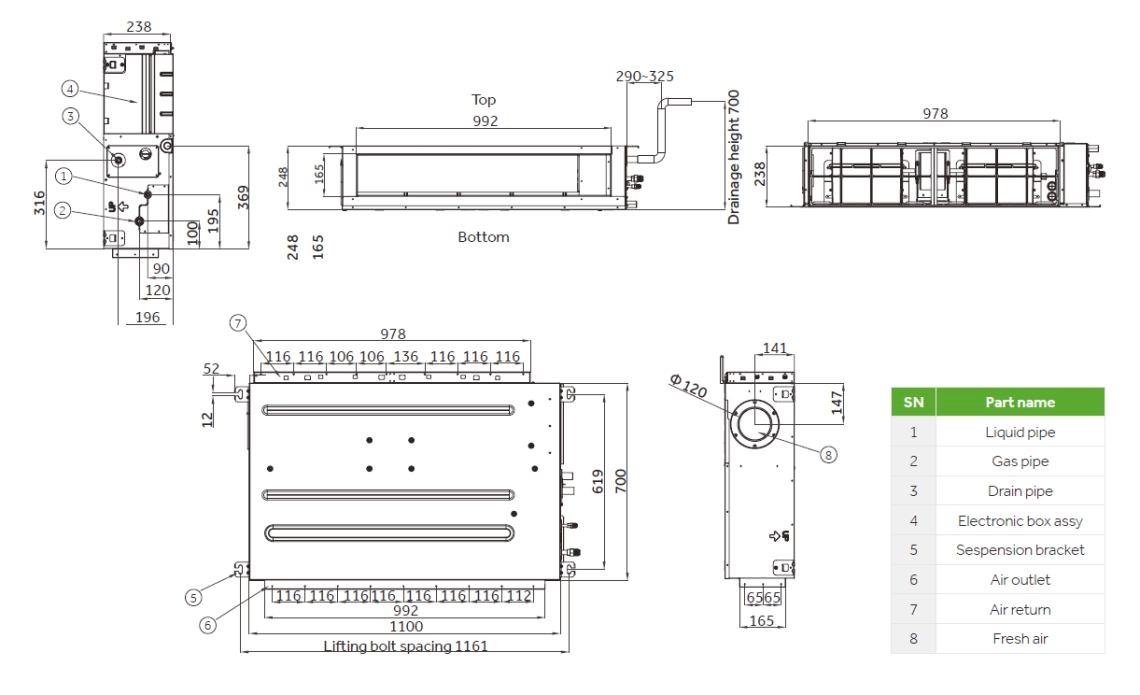

Conducta MyCond Medium ESP Dimensiuni generale - 2

Dimensiuni

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

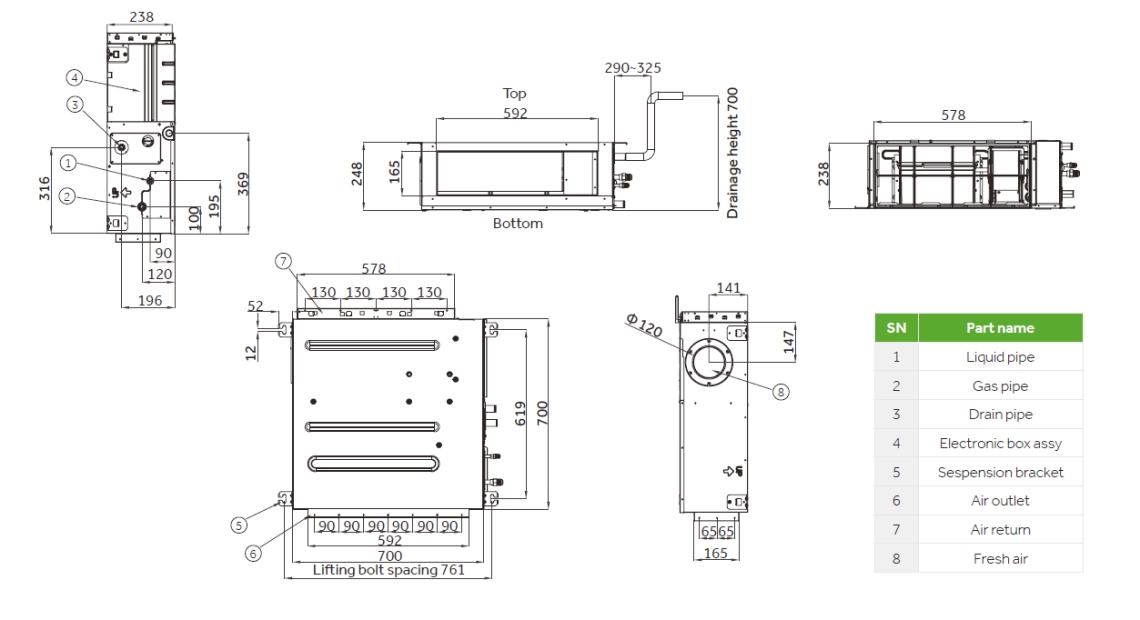

Conducta MyCond Medium ESP Dimensiuni generale - 3
