Duct subțire cu ESP redus

Conductele subțiri sunt proiectate pentru a se potrivi în spații înguste, ceea ce le face potrivite pentru instalații în zone în care conductele convenționale nu pot fi fezabile

Caracteristici principale:

Ideal pentru dormitoare, camere de hotel și medii liniștite
Extrem de subțire: înălțime de numai 185 mm
Pregătit pentru aer proaspăt (intrare laterală pretăiată)
Pompă standard de evacuare a condensului
Priză de aer convertibilă: inferioară sau posterioară prin deplasarea panoului standard
Funcționare silențioasă
Proiectat pentru instalare liberă fără conductă sau cu conducte scurte. ESP reglabil 0/15/30 Pa prin utilizarea cu controlere cu fir: MWI-R101ABT, MWIR201ABK (numai versiunea cu ventilator DC)
Posibilitate de control prin telecomandă IR utilizând panoul decorativ cu receptor IR sau receptorul IR separat MIR-B101DB
Lampă UVC opțională pentru sterilizarea aerului care trece prin unitate
Panou decorativ estetic opțional: intrare și ieșire (cu lamele)
Motor de ventilator cu invertor DC opțional

Reglat esp super subțire economisește spațiu de instalare agil și convenabil

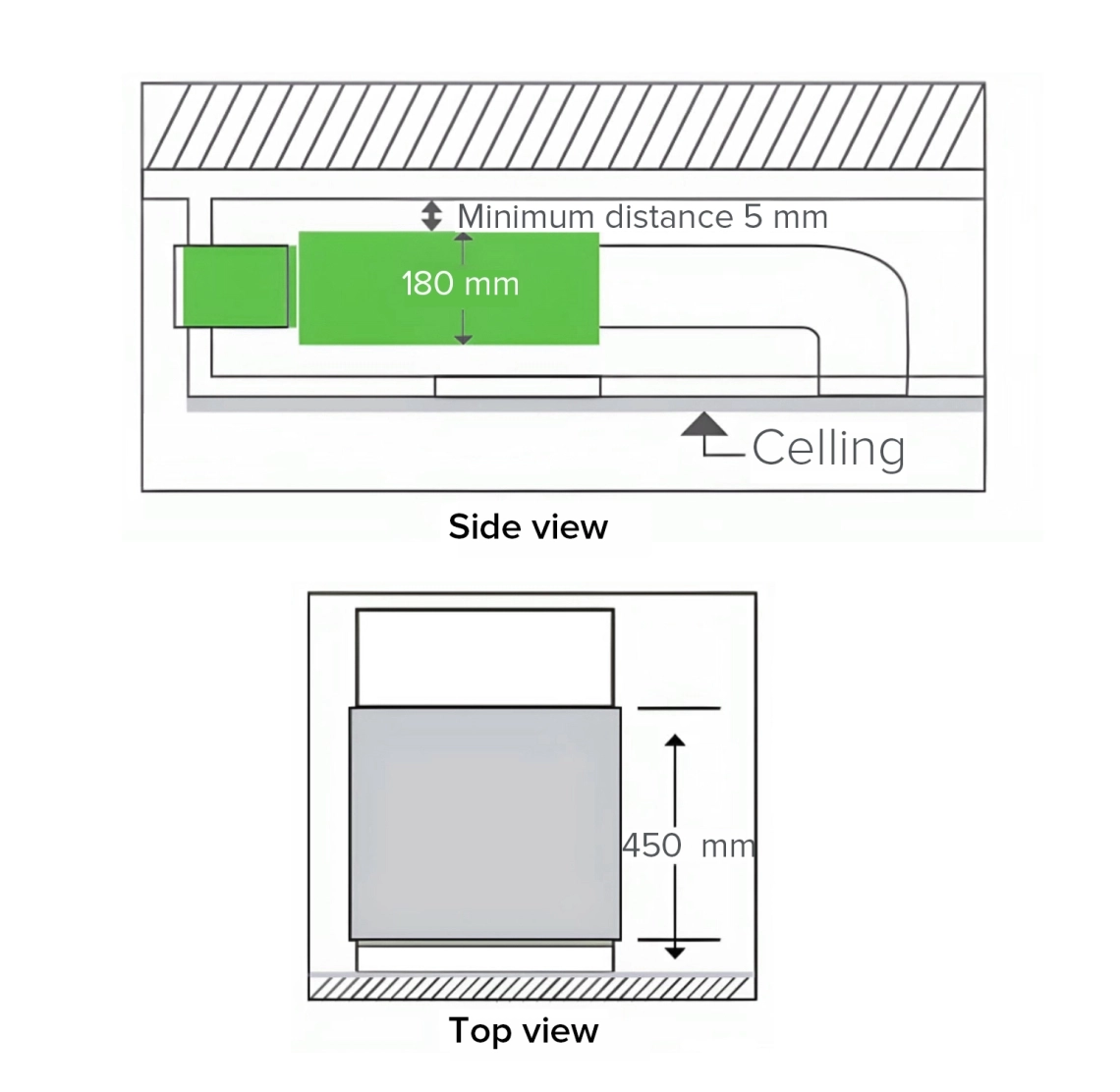

Grosimea fuselajului de numai 180 mm, ușor de instalat în înălțimea tavanului rezidențial îngust, adâncimea fuselajului de numai 450 mm, economisește zona tavanului și cooperează pe deplin cu decorul interior.

Funcționare silențioasă

Model de înaltă eficiență * Motor DC fără perii de înaltă eficiență, reglarea fără trepte a vitezei, poate realiza șapte alimentări cu aer, reduce foarte mult zgomotul de funcționare
Prin proiectarea rezonabilă a componentelor termice ale unității interioare și a conductei de aer interne, se realizează o viteză a vântului de patru blocuri, o funcționare silențioasă. Notă: Modelul standard al motorului AC este de asemenea disponibil

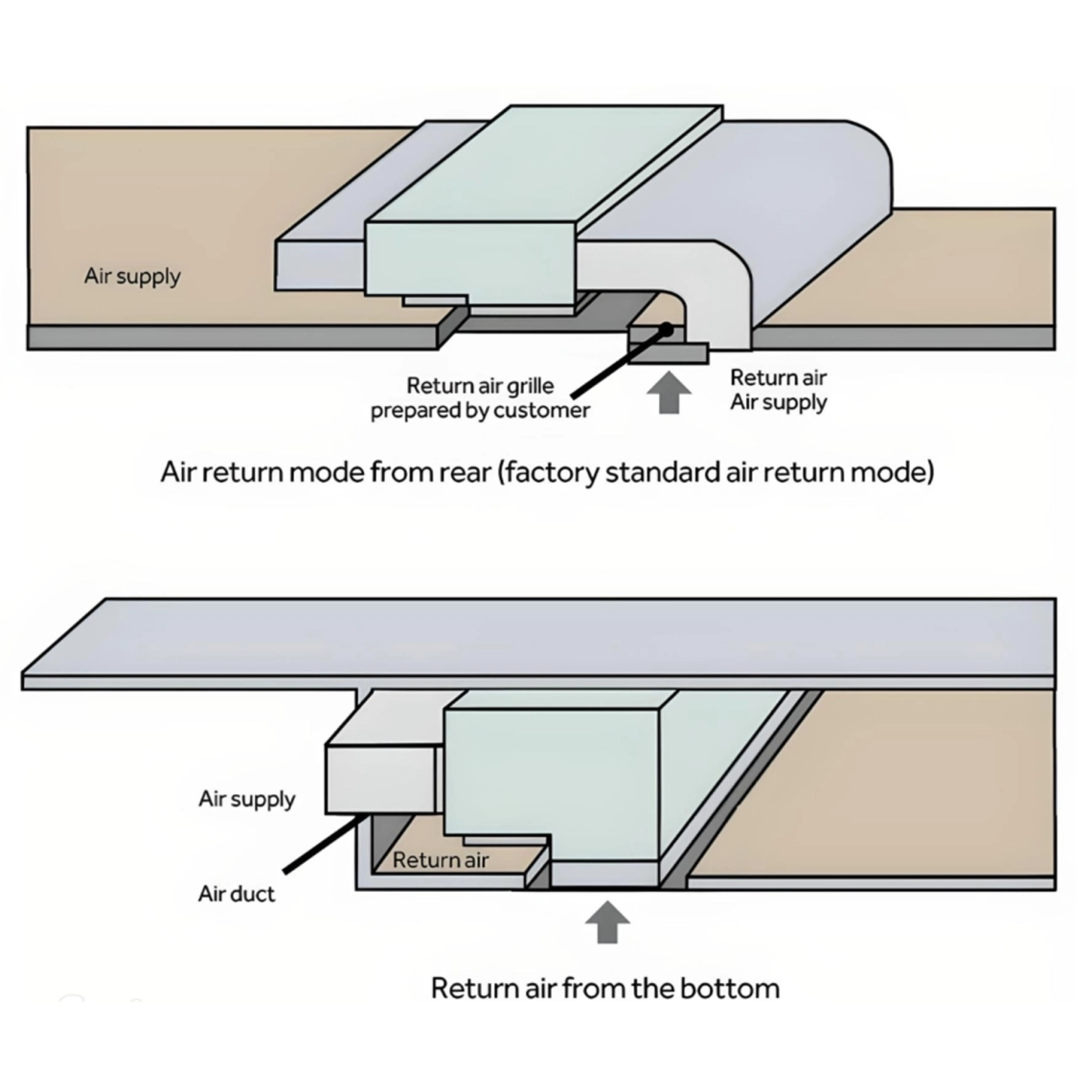

Selectarea modului de retur al aerului în funcție de condițiile locale - instalare mai ușor de utilizat

Furnizați două moduri de aer de retur inferior și posterior, instalarea interioară mai flexibilă și mai convenabilă, utilizatorii pot alege cea mai bună schemă de instalare în funcție de caracteristicile decorului interior. Notă: Dacă există suficient spațiu de instalare, se recomandă utilizarea modului de refulare laterală, care poate reduce în mod eficient sunetul de funcționare.

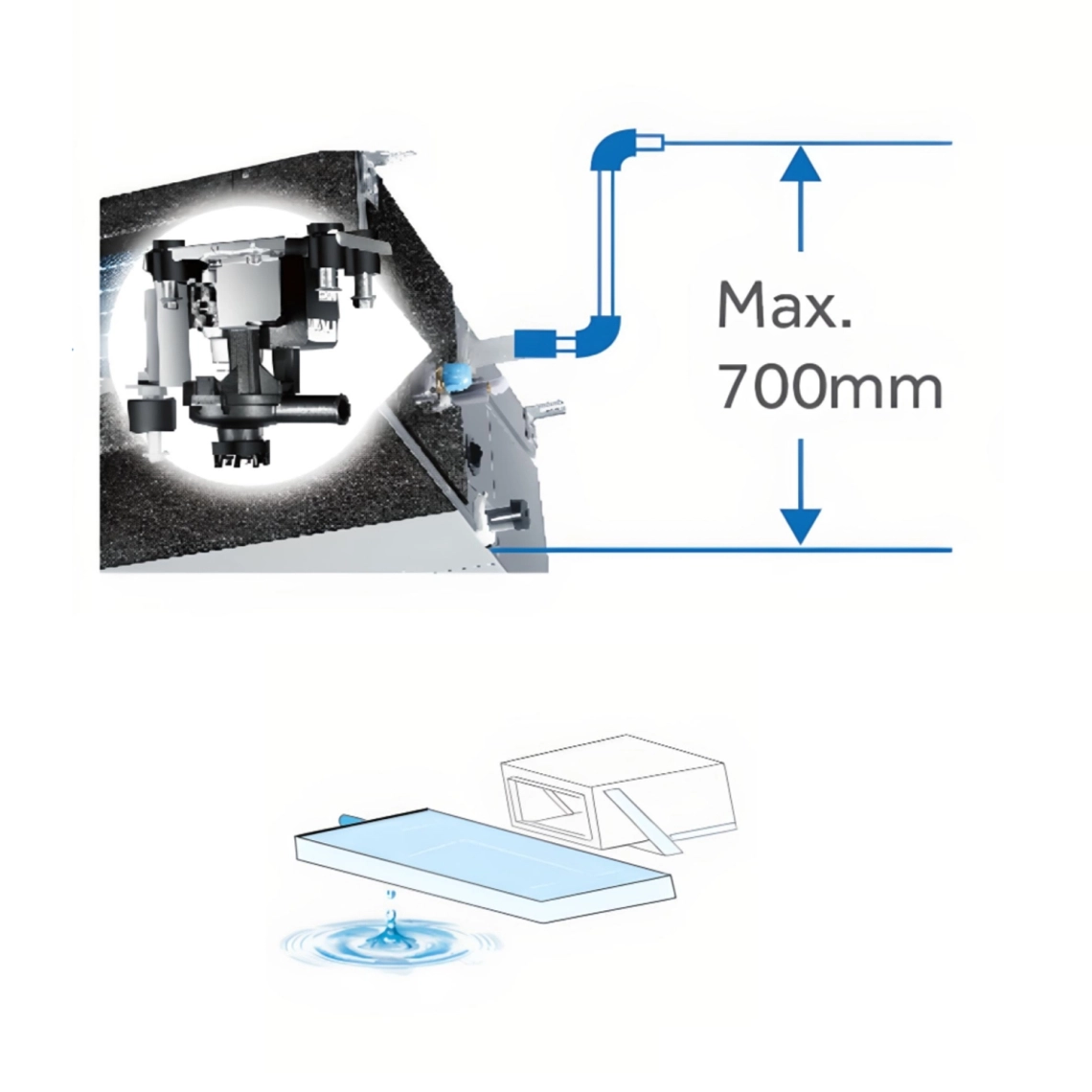

Pompă de drenaj cu ridicare ridicată

Pompă standard de ridicare a apei condensate, cap standard 700mm, modele speciale personalizate gama de până la 1200mm, și comutator flotor încorporat, convenabil pentru a coopera cu situația reală a site-ului, aer condiționat de evacuare a apei condensate.

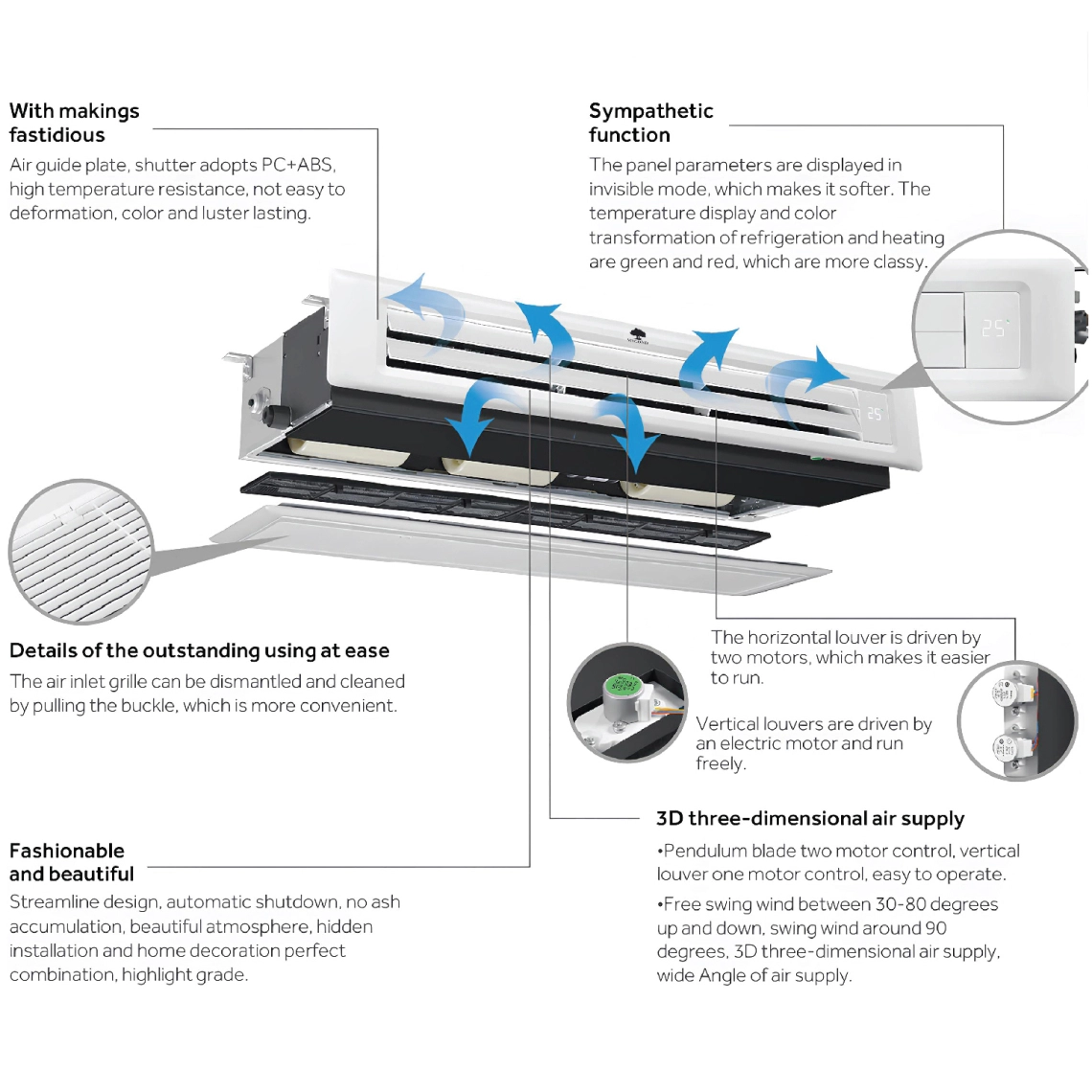

alimentare cu aer tridimensional 3D

supply

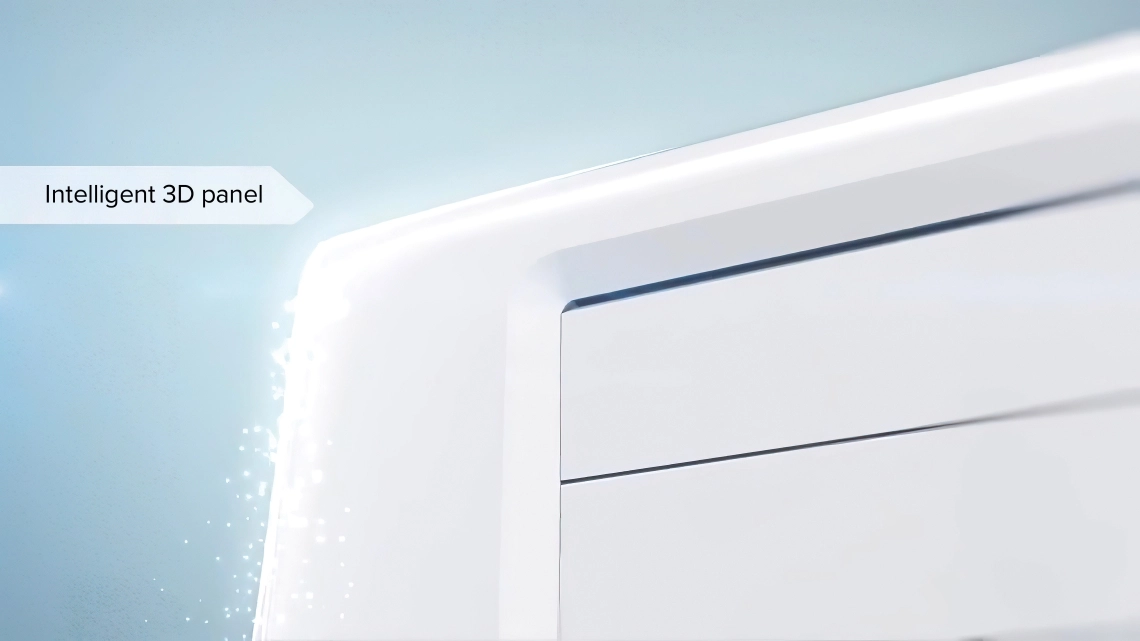

Panouri decorative opționale de intrare/ieșire a aerului

Panourile decorative vă permit să potriviți armonios grilele de intrare și ieșire în interior.

flux de aer 3D

Prezența comenzilor separate pentru grilele verticale și orizontale vă permite să creați un flux de aer 3D confortabil în direcția dorită.

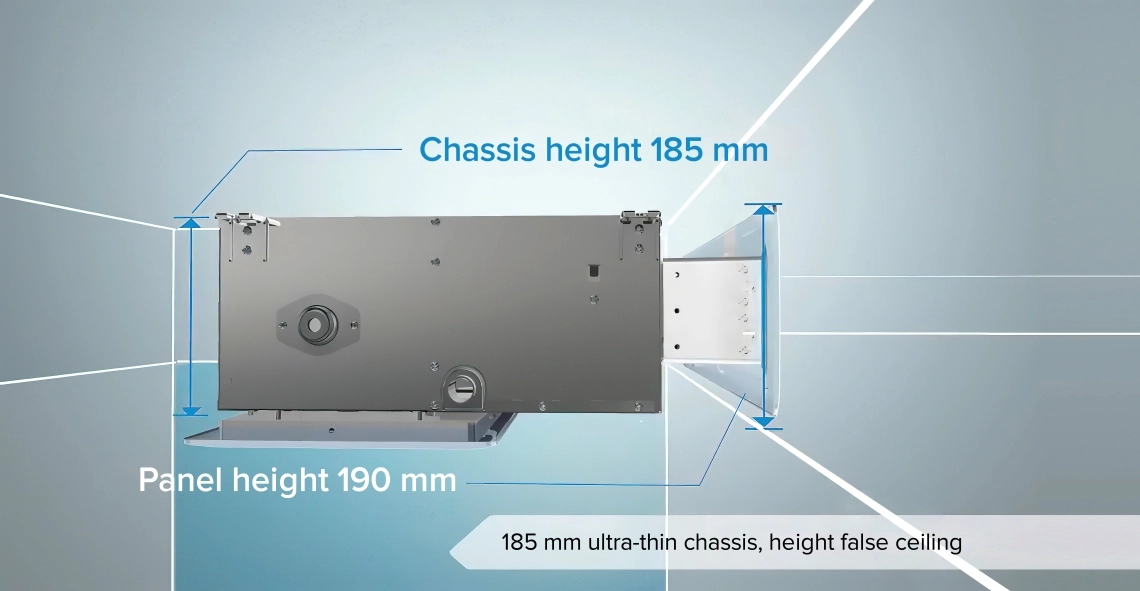

Design super subțire

Înălțimea unității de conductă low ESP slim este de numai 185 mm, ceea ce este lider în industrie și oferă cea mai mică cădere din tavan.

Reglat esp prin controler cu fir

ESP poate fi reglat prin utilizarea controlerelor cu fir MWIR201ABK sau MWI-R101ABT. Iar instalatorul nu trebuie să urce pe scări pentru a face setările. Există 3 trepte de ESP disponibile (numai versiunea DCfan): 0/15/30 Pa.

Specificații	Unități	MIDS-05X1EV1AA	MIDS-07X1EV1AA	MIDS-09X1EV1AA	MIDS-12X1EV1AA	MIDS-16X1EV1AA	MIDS-18X1EV1AA	MIDS-24X1EV1AA
Capacitate
Răcire	kW	1,50	2,20	2,80	3,60	4,50	5,60	7,10
Încălzire	kW	1,70	2,50	3,20	4,00	5,00	6,30	8,00
Parametrii electrici
Alimentare	Ph/V/Hz	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60
Ventilație
Debit de aer (H/M/L)	^m3/h	430/370/310	480/420/360	480/420/360	550/430/370	600/540/460	800/690/580	930/850/750
Presiunea acustică (H/M/L)	dB(A)	26/22/19	27/23/20	27/23/20	30/27/24	32/29/26	33/30/27	36/33/30
Putere sonoră (H/M/L)	dB(A)	40/36/33	41/37/34	41/37/34	44/41/38	46/43/40	47/44/41	50/47/43
Instalare - Dimensiuni
Dimensiuni unitate WxDxH	mm	850x420x185	850x420x185	850x420x185	850x420x185	850x420x185	1170x420x185	1170x420x185
Unitate ambalată dimensiuni LxAxH	mm	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1365x540x270	1365x540x270
Greutate netă / Greutate brută	Kg	16,5/21,5	17,5/22,5	17,5/22,5	17,5/22,5	18,5/23,5	22,2/28,2	24,0/30,0
Ø Partea lichidă țeavă agent frigorific	mm (inch)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Partea de gaz țeavă de agent frigorific	mm (inch)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Presiune statică (Standard / Max)	Pa	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30
Panou
Model		M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-1210IA/D	M1B-1210IA/D
Dimensiuni LxPxA (ieșire panou)	mm	890x190x100	890x190x100	890x190x100	890x190x100	890x190x100	1210x190x100	1210x190x100
Dimensiuni LxAxH (aspirație panou cu filtru)	mm	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	1210x290,5x32,4	1210x290,5x32,4
Ambalare dimensiuni LxAxH	mm	938x335x220	938x335x220	938x335x220	938x335x220	938x335x220	1258x335x220	1258x335x220
Greutate netă / Greutate brută	Kg	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	5,0/6,0	5,0/6,0

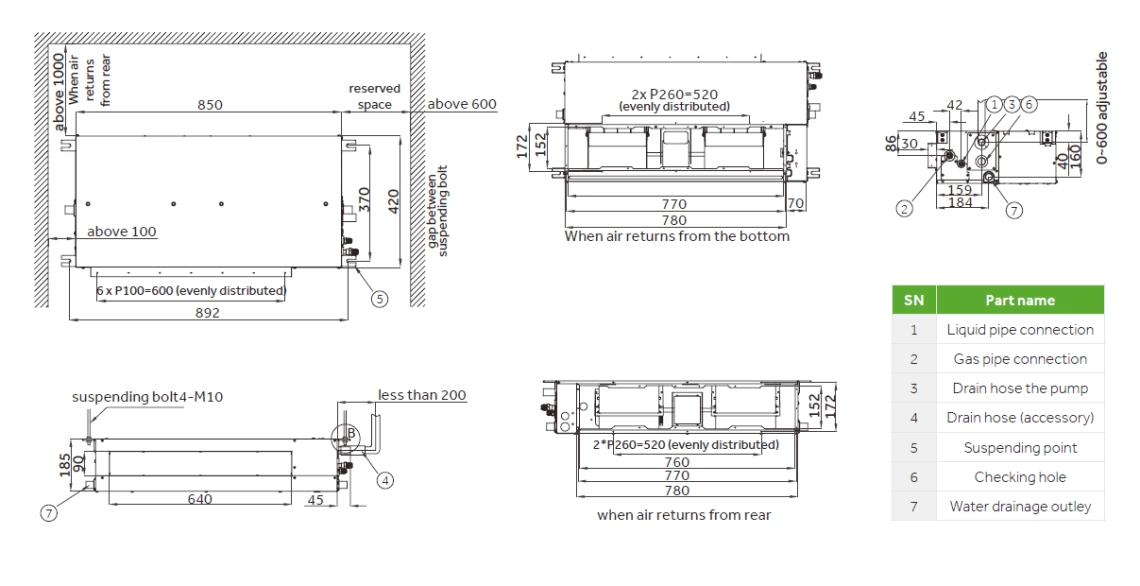

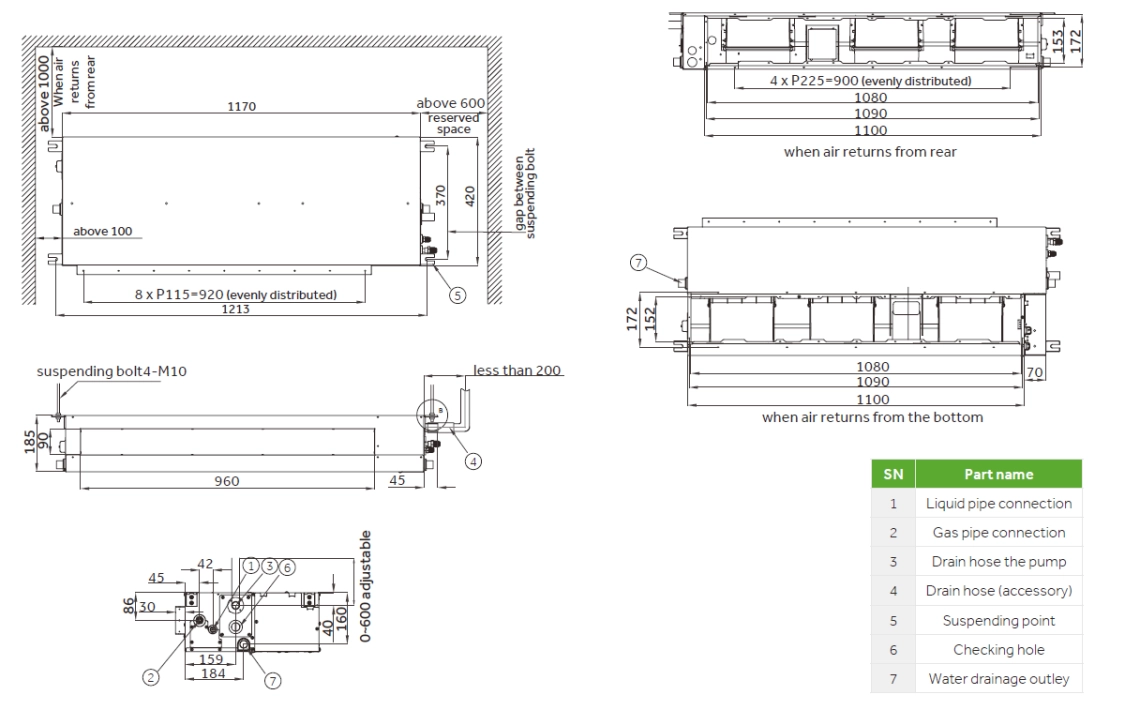

Dimensiuni

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

dimensions
