Răcitor de apă seria MWU

Versiunea Mycond a pompelor de căldură MWU cu condensator răcit cu apă și compresoare scroll. Disponibile doar în versiunile de răcire și pompă de căldură. Pompele de căldură sunt foarte eficiente și sunt ideale pentru proiectele cu o suprafață de instalare mică și pentru proiectele în care unitatea exterioară trebuie să fie instalată la distanță

Capacitate de răcire: 74,4 -149,2 kW

Capacitate de încălzire: 81,2 - 154,2 kW

Răcitoarele ecologice răcite cu apă din seria MWU oferite de Mycond sunt potrivite pentru instalațiile în care suprafața de instalare este mică sau unitatea exterioară trebuie instalată la distanță.

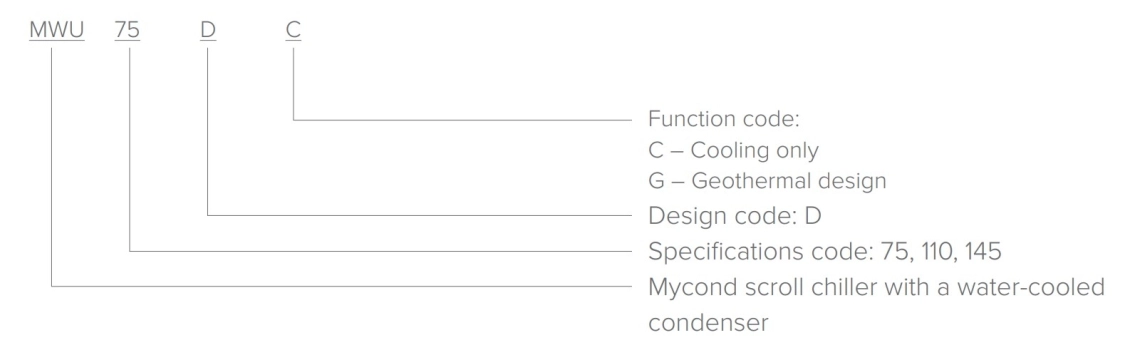

Denumire

Designation MWU series

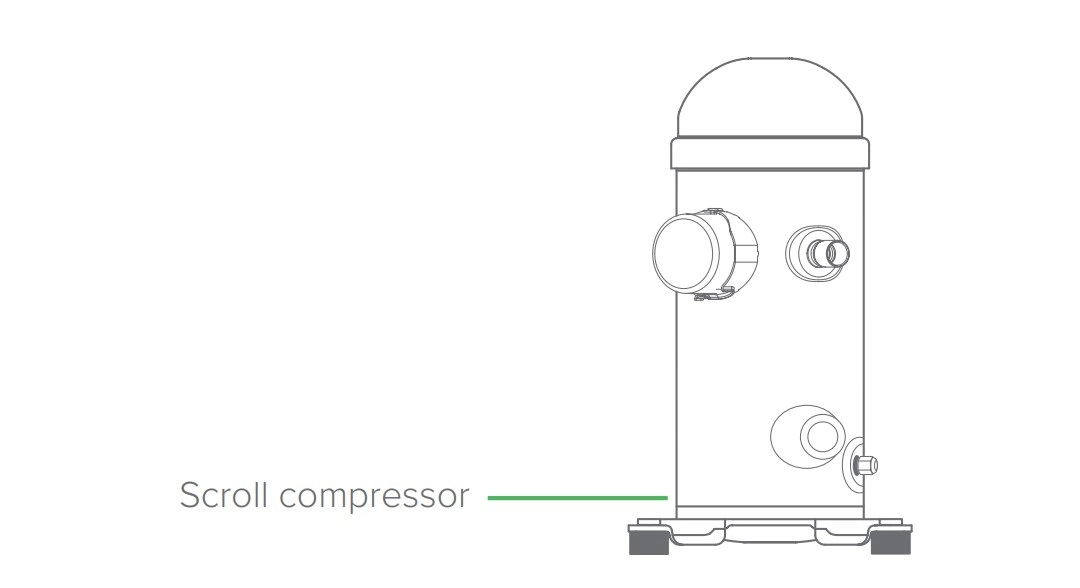

Compresor

În această unitate sunt utilizate compresoare scroll de înaltă eficiență. Acest tip de compresor are o capacitate impresionantă, pierderi de frecare reduse și o eficiență de funcționare ridicată. Fiecare unitate modulară este echipată cu două compresoare scroll. Prin combinarea mai multor module într-un singur sistem, puteți controla capacitatea în mai multe etape, ceea ce va fi mai eficient din punct de vedere energetic sub sarcină parțială.

Compressor MWU

Condenser and evaporator MWU

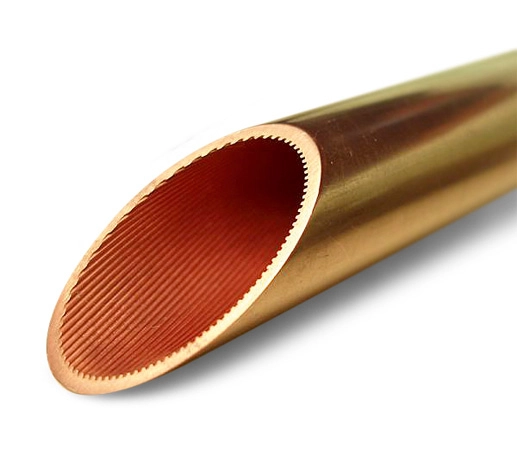

Condensator și evaporator

Unitatea utilizează schimbătoare de căldură cu înveliș și tuburi de înaltă eficiență realizate din tuburi de cupru cu suprafața interioară canelată, ceea ce înseamnă un transfer de căldură mai eficient datorită unui flux mai turbulent al agentului frigorific. Suprafața crescută reduce scăderea temperaturii în timpul schimbului de căldură, îmbunătățind în același timp EER. Condensatorul are un subrăcitor în partea inferioară pentru o mai bună subrăcire a agentului frigorific lichid. Schimbătoarele de căldură sunt testate riguros pentru defecte, precum și testate la presiune pentru scurgeri, pentru a asigura siguranța și fiabilitatea.

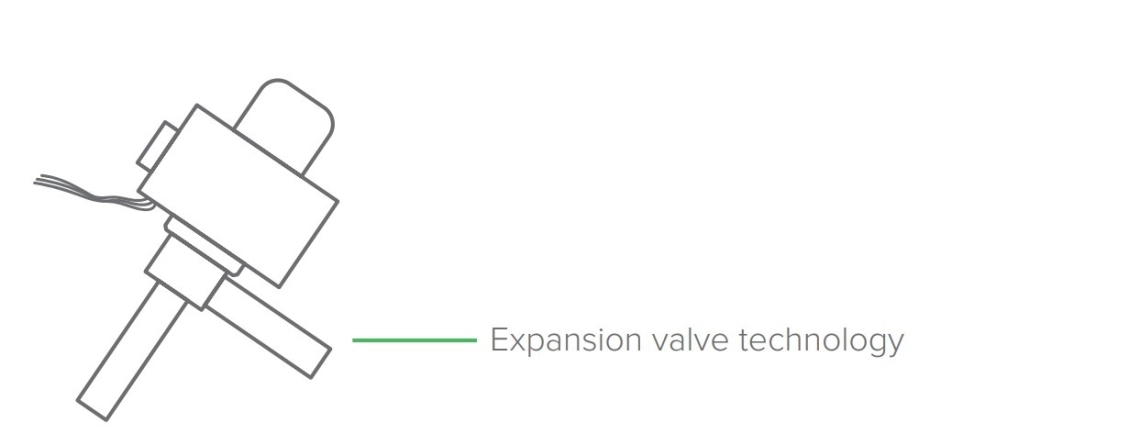

Accesorii de răcire

Supapa de expansiune electronică și toate comenzile de protecție utilizate în unități sunt furnizate de producători de renume mondial, ceea ce înseamnă calitate dovedită și funcționare stabilă pe termen lung.

Cooling accessories MWU

Intelligent control MWU

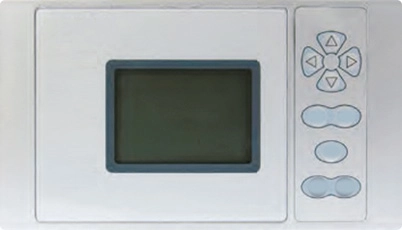

Control inteligent

Unitatea are o interfață ușor de utilizat pentru diverse nevoi de operare. Cu o monitorizare bazată pe microcomputer, unitatea implementează diverse funcții, cum ar fi controlul temperaturii, setarea timpului, înregistrarea datelor, afișarea stării, ieșirea alarmei, setarea temperaturii și controlul grupului.

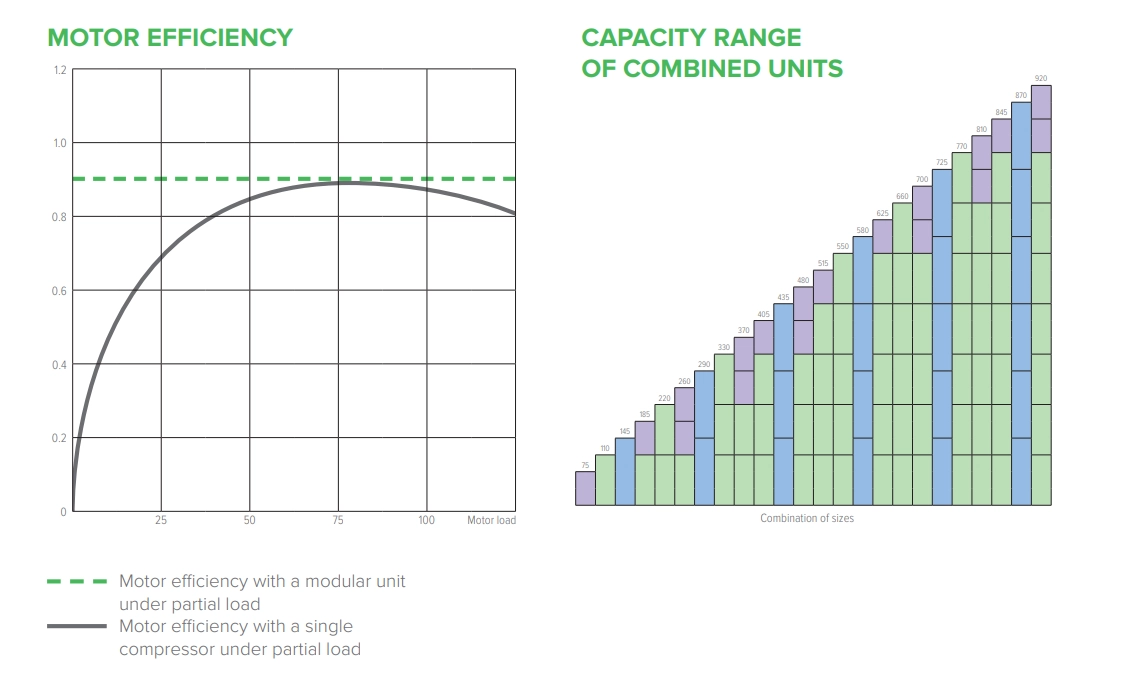

Design modular pentru o eficiență energetică îmbunătățită

Fiecare modul individual oferă control al capacității în 2 etape. Combinarea modulelor oferă mai multă flexibilitate în controlul capacității. Echilibrarea inteligentă a compresorului îmbunătățește eficiența sistemului la sarcini mici și economisește energie pentru funcționarea continuă. Defectarea unui modul nu afectează celelalte module. Modulele pot fi combinate în moduri diferite și controlate independent.

Modular design for improved energy efficiency MWU

Numeroase funcții de protecție

Funcționarea stabilă a unui aparat de aer condiționat este esențială pentru utilizatorii industriali și comerciali. Răcitorul ecologic scroll răcit cu apă (pompa de căldură) de la Mycond a trecut testele de lungă durată în condiții chiar mai stricte decât cele impuse de standardul național. Rezultatele testelor depășesc standardul național. Unitatea este echipată cu numeroase protecții care asigură funcționarea normală, durata de viață lungă și siguranța.

Numerous protection features MWU

Protecție împotriva secvenței fazelor
Protecție la oprirea pornirii compresorului
Protecție la suprasarcină a compresorului
Protecție împotriva temperaturii de refulare
Protecție la presiune înaltă și joasă
Protecție împotriva pierderilor de fază
Protecție automată împotriva înghețului
Alarmă și resetare automată pentru anumite defecțiuni
Încărcare și descărcare automată
Blocare externă puternică

specificații ale unei unități de răcire exclusivă

Specificații	unități	mWU 075 DC	mWU 110 DC	mWU 145 DC
Capacitate de răcire	kW	74,4	112,2	146,3
Putere de intrare EER	kW w/W	14,9 5	22,4 5	29,2 5
Număr de compresoare		2	2	2
Trepte de capacitate	%	0/50/100	0/50/100	0/50/100
Diametrul conductei de apă în evaporatorul tubular		DN 50	DN 50	DN 65
Debitul de apă în evaporatorul tubular	^m3/h	12,8	19,3	25,2
Căderea de presiune a apei în evaporatorul tubular	kPa	39	47	60
Metoda de conectare în evaporatorul tubular		Clemă flexibilă	Clemă flexibilă	Clemă flexibilă
Diametrul conductei de apă în condensatorul tubular		DN 65	DN 65	DN 80
Debitul de apă în condensatorul cu înveliș și tuburi	^m3/h	16,0	24,1	31,5
Căderea de presiune a apei în condensatorul tubular	kPa	24	48	82
Metoda de conectare în condensatorul tubular		Clemă flexibilă	Clemă flexibilă	Clemă flexibilă
Tip compresor		Compresor scroll hermetic	Compresor Hermetic scroll	Compresor Hermetic scroll
Metoda de pornire		Pornire directă	Start direct	Pornire directă
Curentul maxim de funcționare, А		48	71,9	95,8
Dimensiuni, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tip de agent frigorific		R410A	R410A	R410A
Număr de cercuri		2	2	2
Metoda de control		Supapă de expansiune electronică (EXV)	Supapă electronică de expansiune (EXV)	Supapă electronică de expansiune (EXV)
Încărcătură de agent frigorific	kg	12	14,5	18
Lubrifiant		POE	POE	POE
Greutatea ambalajului	kg	470	520	630
Greutate operațională	kg	500	555	670

Note:
1. Datele de mai sus au fost obținute în condițiile nominale de funcționare: temperatura apei reci la intrare/ieșire 12/7 °C; temperatura apei de răcire la intrare/ieșire 30/35 °C.
2. Alimentare electrică: 380 V, 3 + N, 50 Hz; toleranță la tensiune: ±10%.
3. Pentru alți parametri ai unității asociate, contactați furnizorul.
4. Specificațiile unității pot fi modificate fără notificare prealabilă în scopul îmbunătățirii.

Specificații	Unități	MWU 075 DG	MWU 110 DG	MWU 145 DG
Capacitate de răcire	kW	75,6	113,4	149,2
Capacitatea de încălzire	kW	81,2	121,2	154,2
Putere de intrare în modul de răcire EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Puterea absorbită în modul de încălzire COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Număr de compresoare		2	2	2
Trepte de capacitate	%	0/50/100	0/50/100	0/50/100
Diametrele conductelor de apă pe partea de apă rece și apă caldă		DN 50	DN 50	DN 65
Debitul de apă pe părțile cu apă rece și caldă	^m3/h	13	19,5	25,7
Căderea de presiune a apei pe partea cu apă rece și apă caldă	kPa	40	48	63
Metoda de conectare pe partea de apă rece și caldă		Clemă flexibilă	Clemă flexibilă	Clemă flexibilă
Diametrele conductelor de apă pe partea circuitului de apă subterană		DN 65	DN 65	DN 80
Debitul de apă pe partea laterală a circuitului de apă subterană	^m3/h	16,3	24,4	32,1
Căderea de presiune a apei pe partea circuitului de apă subterană	kPa	25	50	87
Metoda de conectare pe partea circuitului de apă subterană		Clemă flexibilă	Clemă flexibilă	Clemă flexibilă
Tip compresor		Compresor scroll hermetic	Compresor Hermetic scroll	Compresor Hermetic scroll
Metoda de pornire		Pornire directă	Start direct	Pornire directă
Curentul maxim de funcționare, А		48	71,9	95,8
Dimensiuni, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tip de agent frigorific		R410A	R410A	R410A
Număr de cercuri		2	2	2
Metoda de control		Supapă de expansiune electronică (EXV)	Supapă electronică de expansiune (EXV)	Supapă electronică de expansiune (EXV)
Încărcătură de agent frigorific	kg	12	14,5	18
Lubrifiant		POE	POE	POE
Greutatea ambalajului	kg	470	520	630
Greutate operațională	kg	500	555	670

Concentrația recomandată a soluției de glicol:

Temperatura apei la ieșire, °C	Fracție masică recomandată, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Note:
1. Datele de mai sus au fost obținute la condițiile nominale de funcționare:

Mod răcire: temperatura apei răcite la intrare/ieșire 12/7 °C; temperatura apei geotermale la intrare/ieșire 25/30 °C.

Mod încălzire: temperatura apei calde la ieșire 45 °C; temperatura apei geotermale la intrare 10 °C.
2. Dacă temperatura apei geotermale de ieșire este sub 3 °C, adăugați soluție de glicol în apă. Pentru detalii, consultați tabelul "Concentrația recomandată a soluției de glicol".
3. Alimentare cu energie electrică: 380 V, 3 + N, 50 Hz; toleranță la tensiune: ±10%.
4. Pentru alți parametri asociați ai unității, contactați furnizorul.
5. Specificațiile unității pot fi modificate fără notificare prealabilă în scopul îmbunătățirii.
