Unități de tratare a aerului suspendate BreezMe seria CL

Unitățile suspendate de tratare a aerului Mycond BreezMe CL sunt dispozitive eficiente din punct de vedere energetic, cu un recuperator hexagonal de contracurent încorporat, motoare EC, filtre Mini-Pleat și un sistem de automatizare încorporat (Plug&Play).

Debitul de aer: 150 ... 3300 m3/h

Doriți să cumpărați sau aveți întrebări?

Unități de tratare a aerului suspendate BreezMe seria CL

Mycond

Seria BreezMe CL

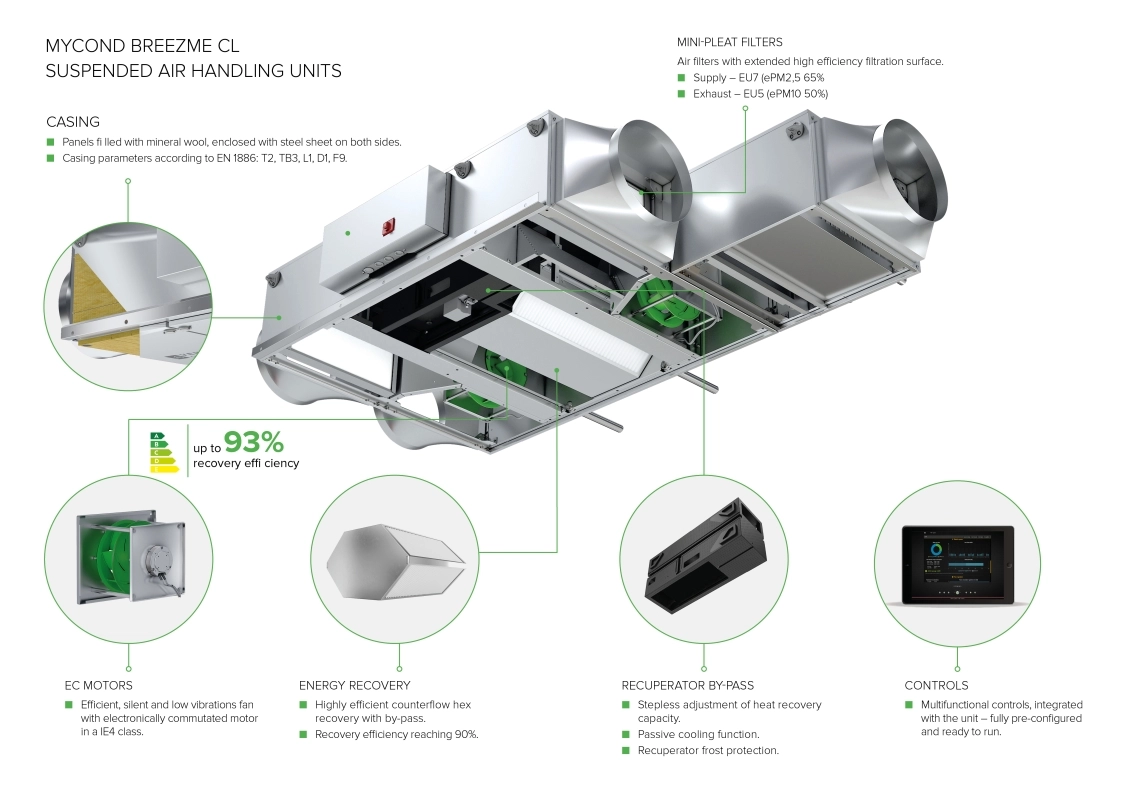

MyCond BreezMe CL suspended air handling unit infographic

Unitățile compacte de tratare a aerului suspendate sunt proiectate pentru instalarea în spații din tavan.

MyCond BreezMe CL Efficient ventilation

Ventilare eficientă

Unitatea înlocuiește aerul viciat din încăpere prin înlocuirea acestuia cu aer proaspăt filtrat din exterior pentru a vă bucura de confortul mediului.

Construcție

Unitățile sunt construite din panouri izolate din vată minerală acoperite cu tablă de Aluzinc (AZ 150).
Panourile sunt fixate pe o substructură din oțel, care asigură rigiditatea întregii unități.

MyCond BreezMe CL case design

Eficiență energetică

Unitățile compacte suspendate de tratare a aerului sunt caracterizate de o eficiență ridicată de recuperare a căldurii, care atinge 90%.

Automatizare

Unitățile compacte de tratare a aerului în versiunea suspendată sunt echipate cu automatizare multifuncțională integrată în unitate (Plug& Play).
Automatizarea permite gestionarea de la distanță a funcționării unității de tratare a aerului prin vizualizare sau HMI Advance de la distanță.

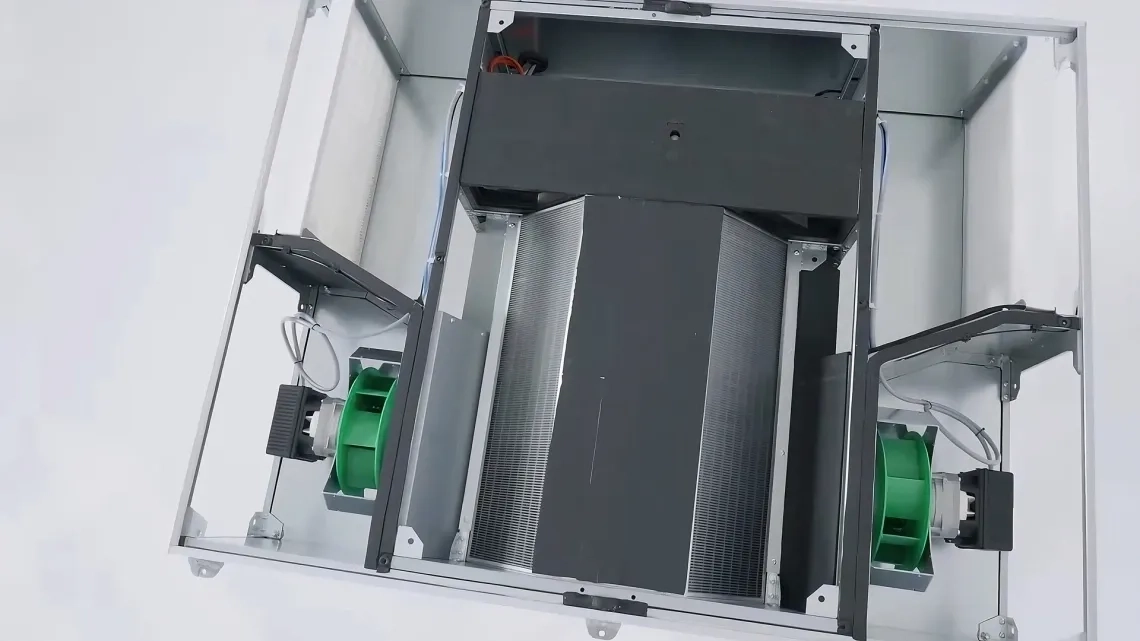

MyCond BreezMe CL internal structure heat exchanger fans filters

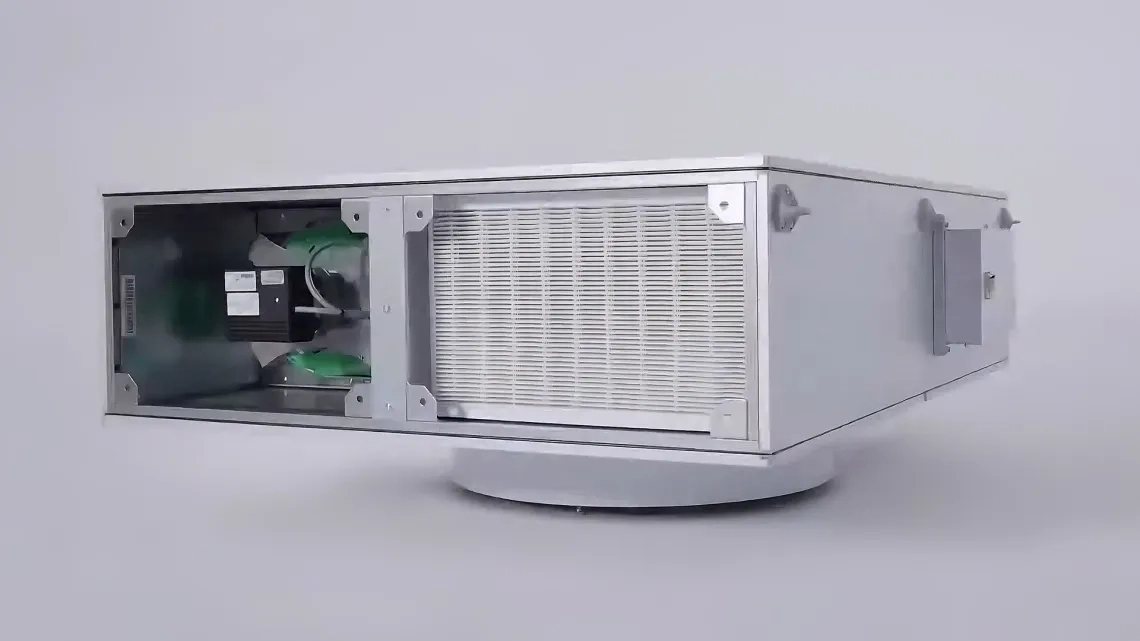

MyCond BreezMe CL general view of the installation

Filtre

FILTRE MINI-PLEAT

Filtre compacte foarte absorbante cu o suprafață mare de filtrare.

Alimentare - clasa EU 7

Evacuare - clasa EU 5

Date ale unității de tratare a aerului de bază

Dimensiunea unității de tratare a aerului	Capacitate nominală	Gama de capacități	Înălțime	Lățime	Înălțime conexiune conductă	Lățime conexiune conductă
Unități	^m3/h	^m3/h	mm	mm	mm	mm
MVS005s	500	150 - 650	400	790	318	315
MVS010s	1000	300 - 1100	400	1150	318	515
MVS015s	1500	450 - 1650	400	1550	318	715
MVS020s	2000	600 - 2200	490	1610	408	743
MVS030s	3000	900 - 3300	490	2160	408	1018

Lungimi secțiune

Dimensiunea panoului	Panou de bază	F	H	C	HC
		Funcții suplimentare de tratare a aerului
	(mm)	(mm)	(mm)	(mm)	(mm)
MVS005s	1230	200	200 - 460	370 - 460	460 - 920
MVS010s	1500	200	200 - 460	370 - 460	460 - 920
MVS015s	1500	200	200 - 460	370 - 460	460 - 920
MVS020s	1828	200	200 - 460	370 - 460	460 - 920
MVS030s	1828	200	200 - 460	370 - 460	460 - 920

Elemente pentru racordarea la conducte

Dimensiuni WxH (mm)	MVS005s	MVS010s	MVS015s	MVS020s	MVS030s
Conexiune flexibilă	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Amortizor de aer	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Reducere conductă dreptunghiulară	330 x 310/300 x 300	510 x 310/400 x 350	710 x 310/400 x 350	740 x 400/500 x 400	1015 x 400/800 x 400
Reducere conductă circulară	330 x 310/ 355	510 x 310/355	710 x 310/355	740 x 400/450	1015 x 400/450

Parametrii principali

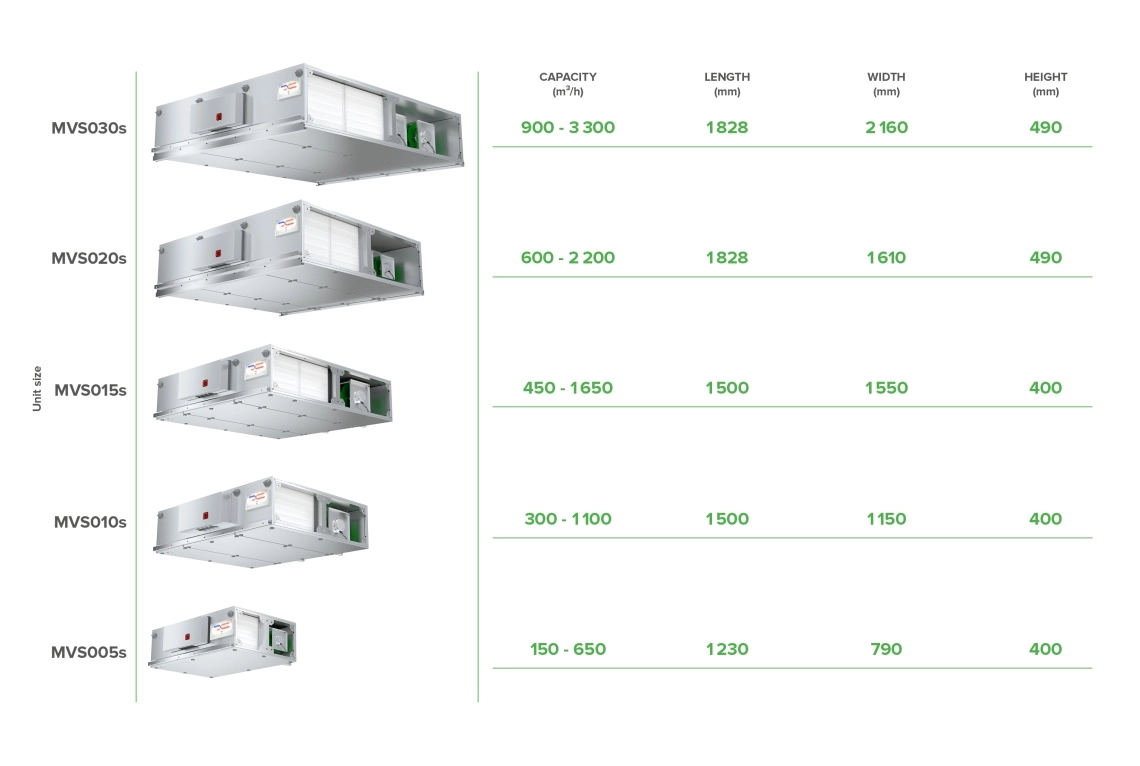

MyCond BreezMe CL Main parameters
