Unități de ventilație cu recuperare de energie seria MV***I-W

Unitățile de ventilație cu recuperare de energie de la MYCOND sunt concepute pentru a oferi confort maxim în cameră prin condiționarea aerului de admisie cu căldura și umiditatea recuperate din aerul evacuat, reducând astfel considerabil costurile de răcire sau încălzire a spațiului
Debitul de aer: 200 ... 3000 m3/h

Doriți să cumpărați sau aveți întrebări?
Unități de ventilație cu recuperare de energie seria MV***I-W

Alimentarea cu aer proaspăt prin recuperator pentru modul de recuperare a căldurii sau direct pentru modul bypass.

Performanță generală:

  • Alimentare cu aer proaspăt (de la 200 la 3000m3/h)
  • Recuperarea căldurii: până la 75 %
  • Recuperarea umezelii: până la 65 %
  • Filtrarea și purificarea aerului
  • Funcționare silențioasă și fiabilă

Unitățile au un set de caracteristici standard:

  • Controlul vitezei ventilatorului
  • Patru senzori de temperatură integrați
  • Protecție la îngheț a schimbătorului de căldură
  • Sistem de răcire gratuită
  • Sistem inteligent de dezghețare a schimbătorului de căldură
  • Control asupra încălzitorului de aer electric extern
  • Cronometru săptămânal
  • Integrabilitate cu un sistem de gestionare a clădirii

* Disponibil ca opțiune

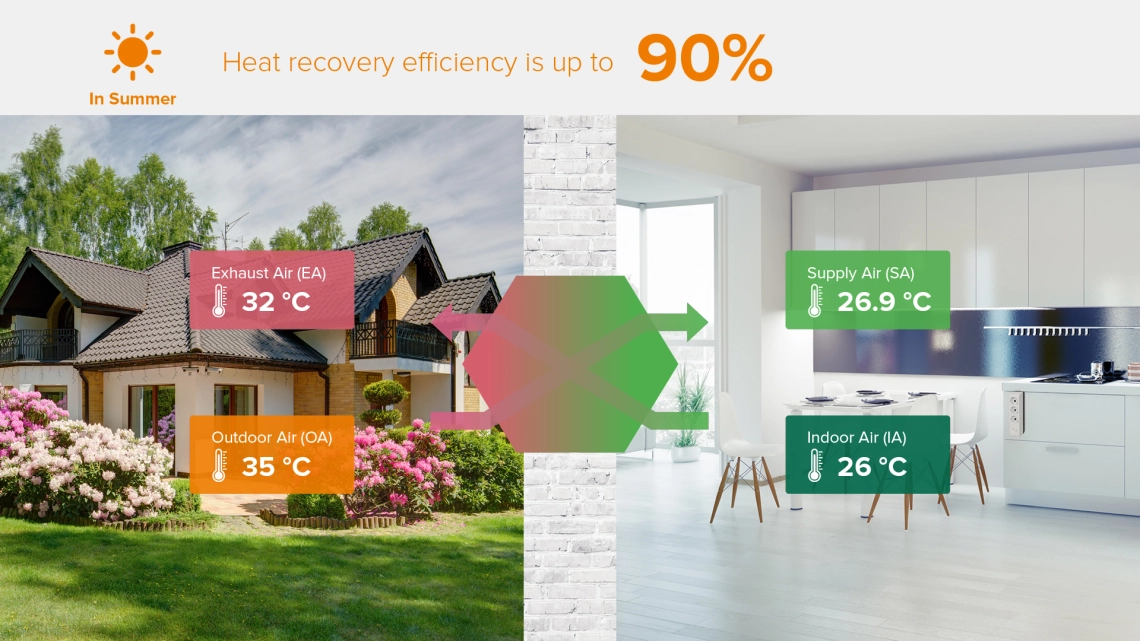

Vara, sistemul de recuperare a căldurii economisește energie electrică la aerul condiționat prin returnarea unei părți din căldura exterioară în exterior.

Sistemul de ventilație de vară MyCond MV***I-W cu recuperare de căldură

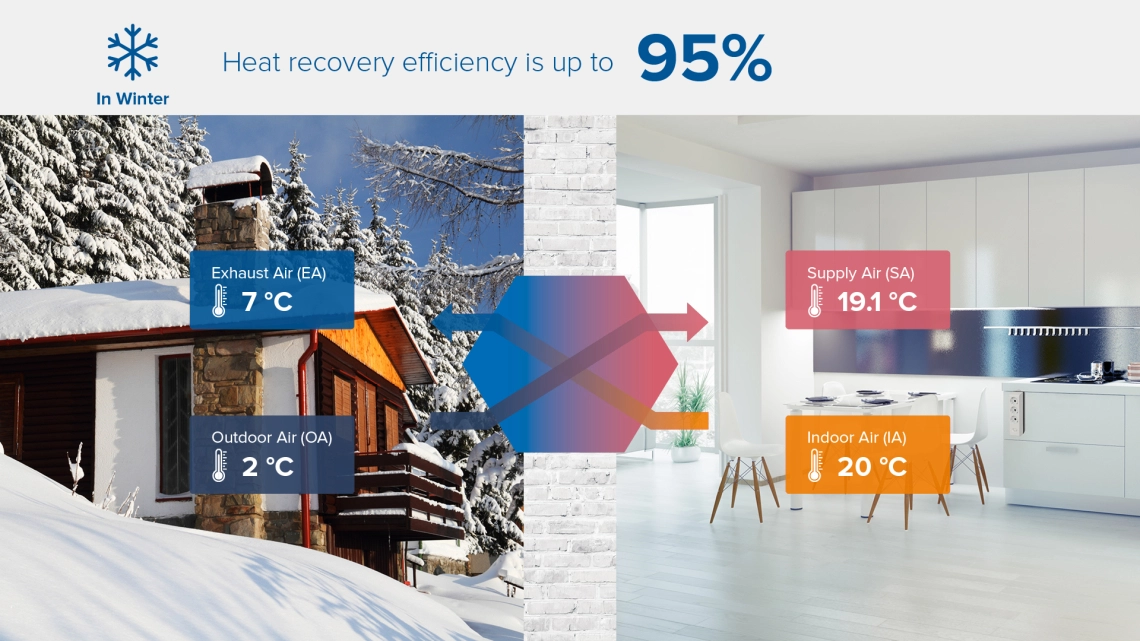

Iarna, o parte din căldura interioară este returnată în încăpere, oferind economii considerabile la încălzirea spațiului și a aerului.

Sistemul de ventilație de iarnă MyCond MV***I-W cu recuperare de căldură

Datele sunt furnizate cu titlu de referință. Multe depind de umiditatea aerului interior, umiditatea aerului exterior, izolarea termică a încăperii, izolarea termică și lungimea conductelor de aer etc.

Specificații   Unități MV1500I-W MV2000I-W MV2500I-W MV3000I-W
Debit de aer mare m3/h 1500 2000 2500 3000
  mediu m3/h 1500 2000 2500 3000
  scăzut m3/h 1000 1200 2000 2500
Presiune externă

mare

mediu

Pa

Pa

163

135

176

132

200

170

210

180

  scăzut Pa 84 1110 140 150
Eficiența entalpică,
răcire

mare

mediu

%

%

66

66

62

62

61

61

60

60

  scăzut % 69 65 64 63
Eficiența entalpică,
încălzire

mare

mediu

%

%

70

70

71

71

70

70

69

69

  scăzut % 74 73 72 71
Transfer de căldură
eficiență

mare

mediu

%

%

71

71

71

71

70

70

70

70

  scăzut % 74 74 73 73
Nivel de zgomot

mare

mediu

dB(A)

dB(A)

51

49

53

51

55

52

57

54

  scăzut dB(A) 46 49 50 51
Tensiune   V 220-240 V / 1Ph / 50 Hz
Consum de energie   W 485/740/785 650/980/1020 940/1250/1300 1400/1870/1950
Curent de funcționare   A 2.3/3.6/3.8 3.0/4.6/4.8 4.5/6.0/6.3 6.5/8.7/9.0
Putere de intrare   W 485/740/785  650/980/1020  940/1250/1300  1400/1870/1950
Cablu de alimentare   mm2 3х1,5 3х2,5
Cablu de control   mm2 2×0.5
Control, standard     Da (ceas de 7 zile)
Control (BMS), Modbus     Da
Tip ventilator     Motor ventilator AC
Viteza ventilatorului (aer de alimentare)     Controlul ventilatorului cu 3 viteze
Viteza ventilatorului (aer evacuat)     Controlul ventilatorului cu 3 viteze
Ocolire     Da (automat într-un interval reglabil)
Decongelare     Da (automat într-un interval reglabil)
Controlul CO2     Senzor suplimentar (comandă pornire/oprire într-un interval reglabil)
Contacte de ieșire pentru alarmă de defect     Da
Oprire în caz de incendiu     Da
Greutate   kg 110 112 130 142
Dimensiuni mare mm 1250 1250 1524 1624
  mediu mm 1200 1200 1400 1500
  scăzut mm 520 520 580 650
Diametrul conductei de racordare   mm 380х230-400х320 350х273-500х350 398х285-500х350

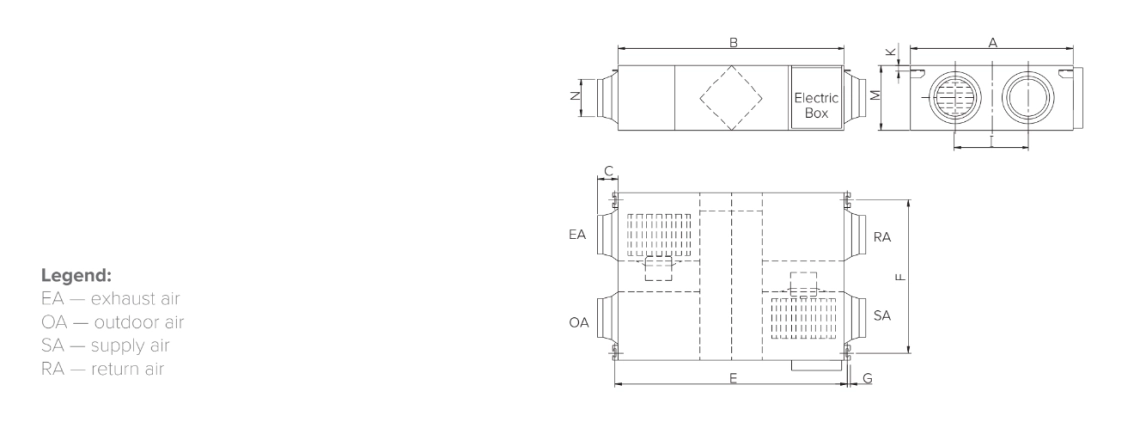

Dimensiuni

Unități de ventilație MV200I-W - MV600I-W

Model A B C E F G I K M N EA RA QA SA
MV200I-W 580 666 100 725 510 19 290 20 264 Ø144 150 150 150 150
MV400I-W 804 744 100 675 862 19 480 111 270 Ø144 150 150 150 150
MV600I-W 904 824 107 754 960 19 500 111 270 Ø194 200 200 200 200

Toate măsurătorile sunt în milimetri.


MyCond MV***I-W Dimensiuni generale - 1

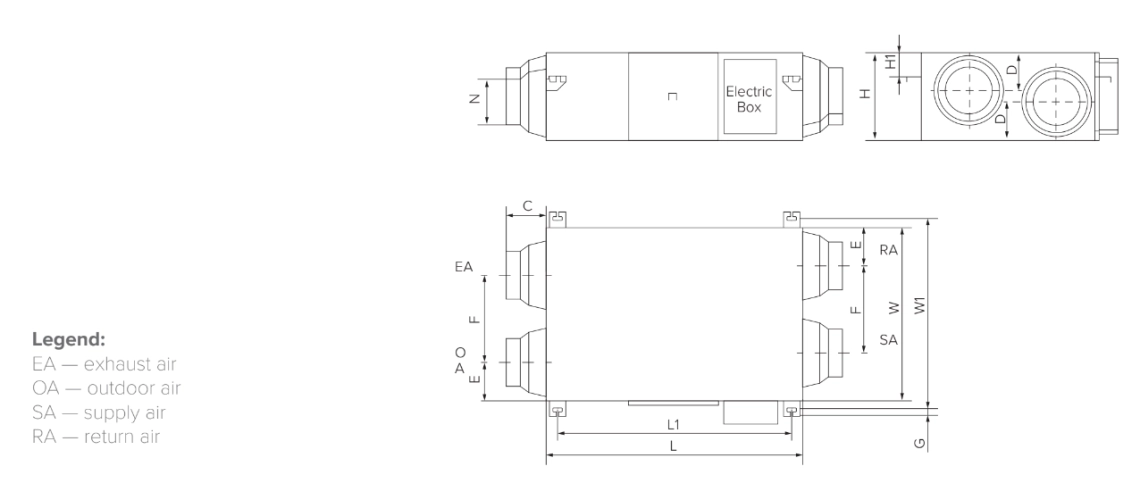

Dimensiuni

Unități de ventilație MV900I-W - MV1100I-W

Model L L1 W W1 H H1 N C D E F G EA RA QA SA
MV900I-W 1126 1056 834 891 388 169 Ø242 86 157 152 436 21 250 250 250 250
MV1100I-W 1129 1060 1216 1273 388 171 Ø242 86 147 152 621 21 250 250 250 205

Toate măsurătorile sunt în milimetri.


MyCond MV***I-W Dimensiuni generale - 2

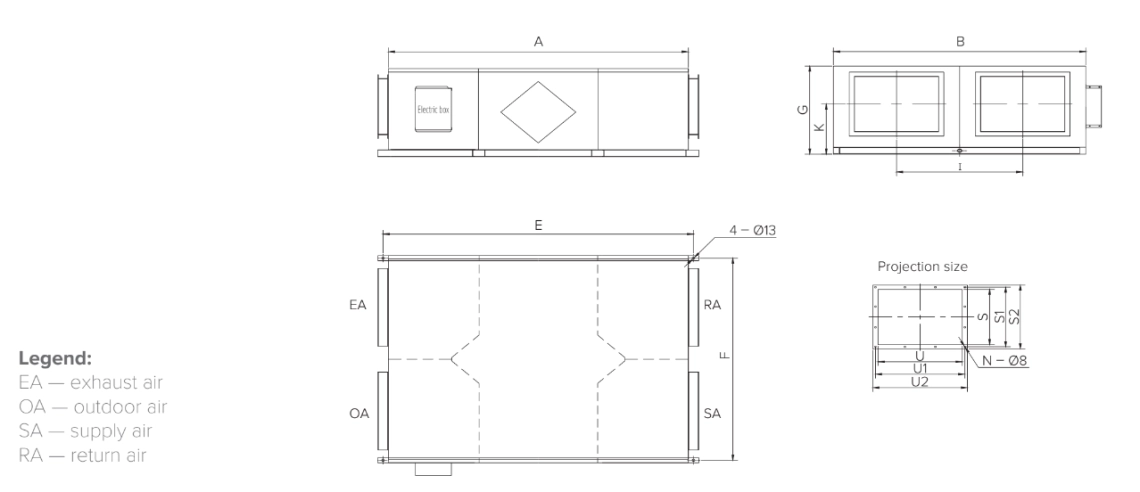

Dimensiuni

Unități de ventilație MV1500I-W - MV3000I-W

Model A B E F G I J K V V1 V2 W W1 W2 S S1 S2 U U1 U2 M N
MV1500I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2000I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2500I-W 1524 1400 1574 1370 580 700 334 335 273 298 323 350 375 400 350 375 400 500 525 550 10 12
MV3000I-W 1624 1500 1674 1470 650 750 400 405 285 310 335 373 398 423 350 375 400 500 525 550 10 12

Toate măsurătorile sunt în milimetri.


MyCond MV***I-W Dimensiuni generale - 3

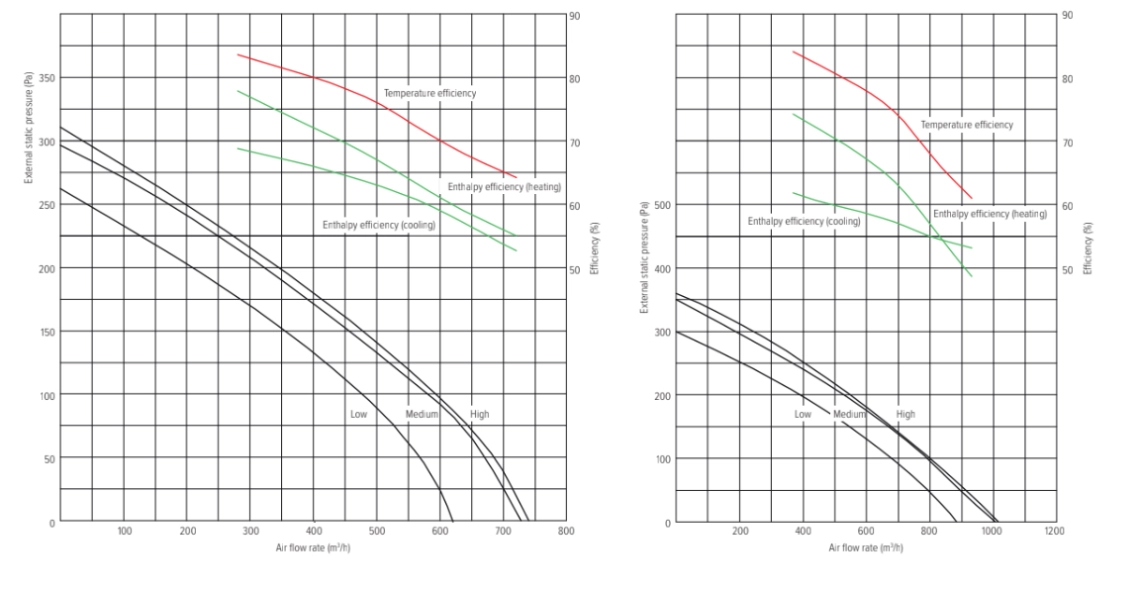

Parametrii de performanță

Unități de ventilație MV200I-W / Unități de ventilație MV400I-W


MyCond MV***I-W Grafice de presiune și debit de aer - 1

Parametrii de performanță

Unități de ventilație MV600I-W / Unități de ventilație MV900I-W


MyCond MV***I-W Grafice de presiune și debit de aer - 2

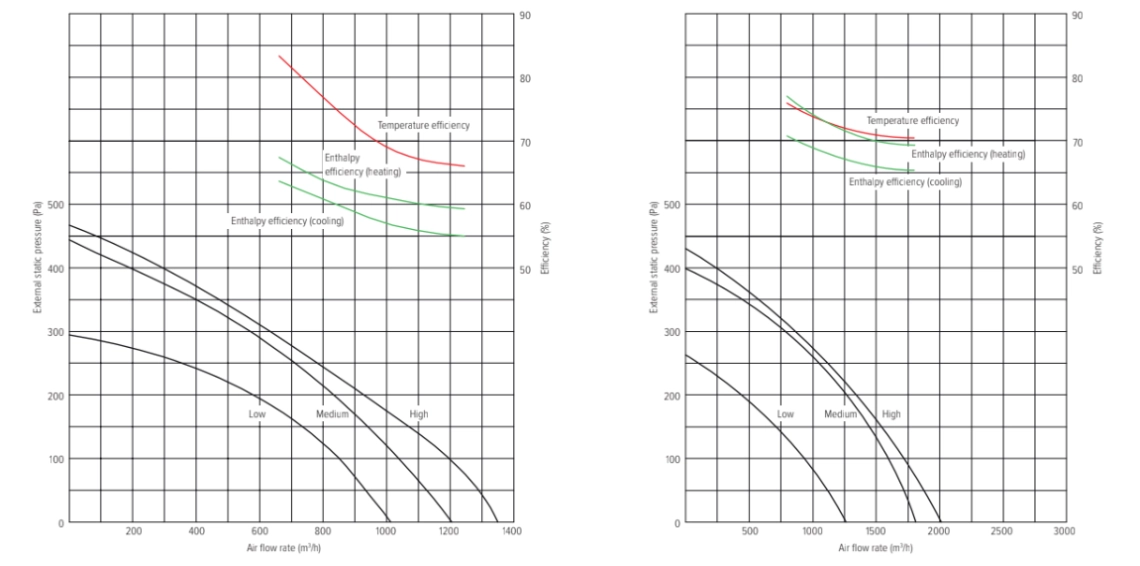

Parametrii de performanță

Unități de ventilație MV1100I-W / Unități de ventilație MV1500I-W


MyCond MV***I-W Grafice de presiune și debit de aer - 3

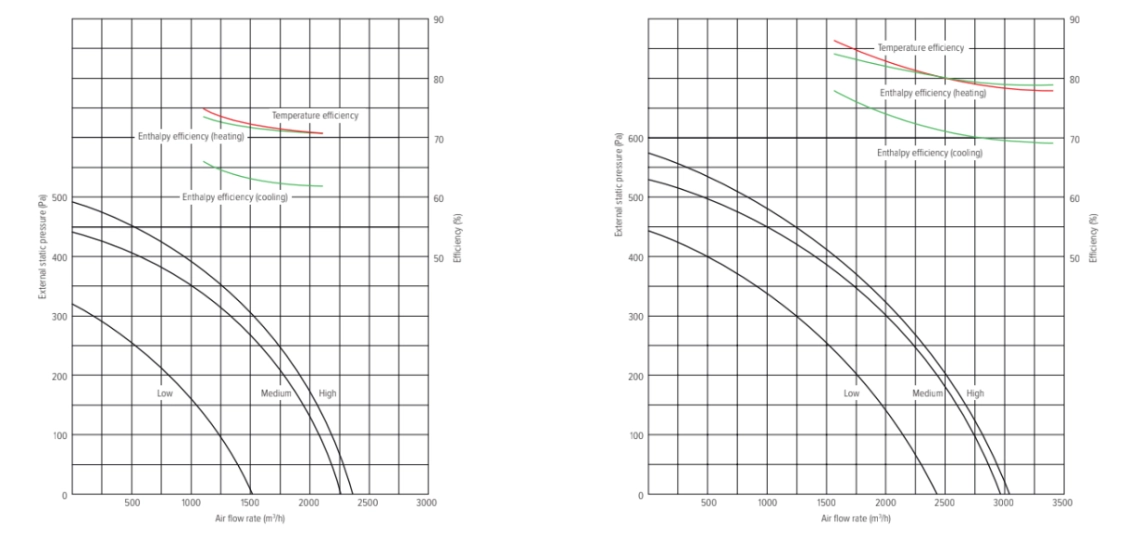

Parametrii de performanță

Unități de ventilație MV2000I-W / Unități de ventilație MV2500I-W

MyCond MV***I-W Grafice de presiune și debit de aer - 4

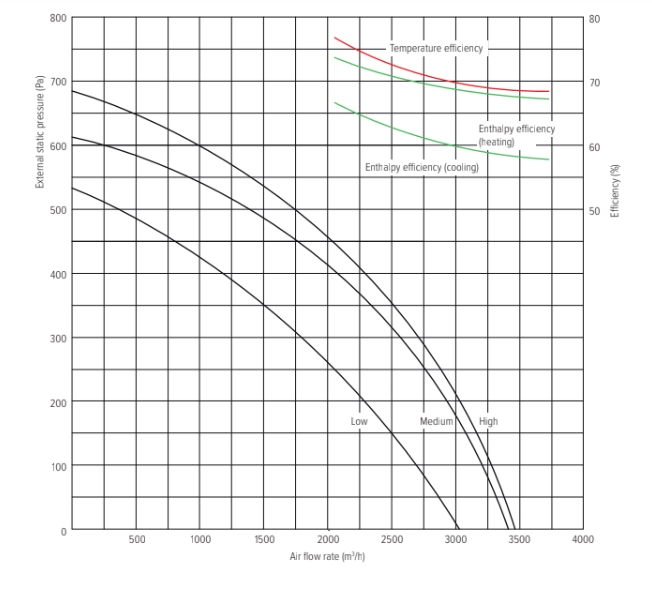

Parametrii de performanță

Unități de ventilație MV3000I-W

MyCond MV***I-W Grafice de presiune și debit de aer - 5
