Unități exterioare cu evacuare frontală MRF S

Soluția compactă perfectă

Capacitate de răcire: 12.10 ... 31.50 kW

Unități exterioare cu evacuare frontală MRF S

Avantajele sistemului MRF S

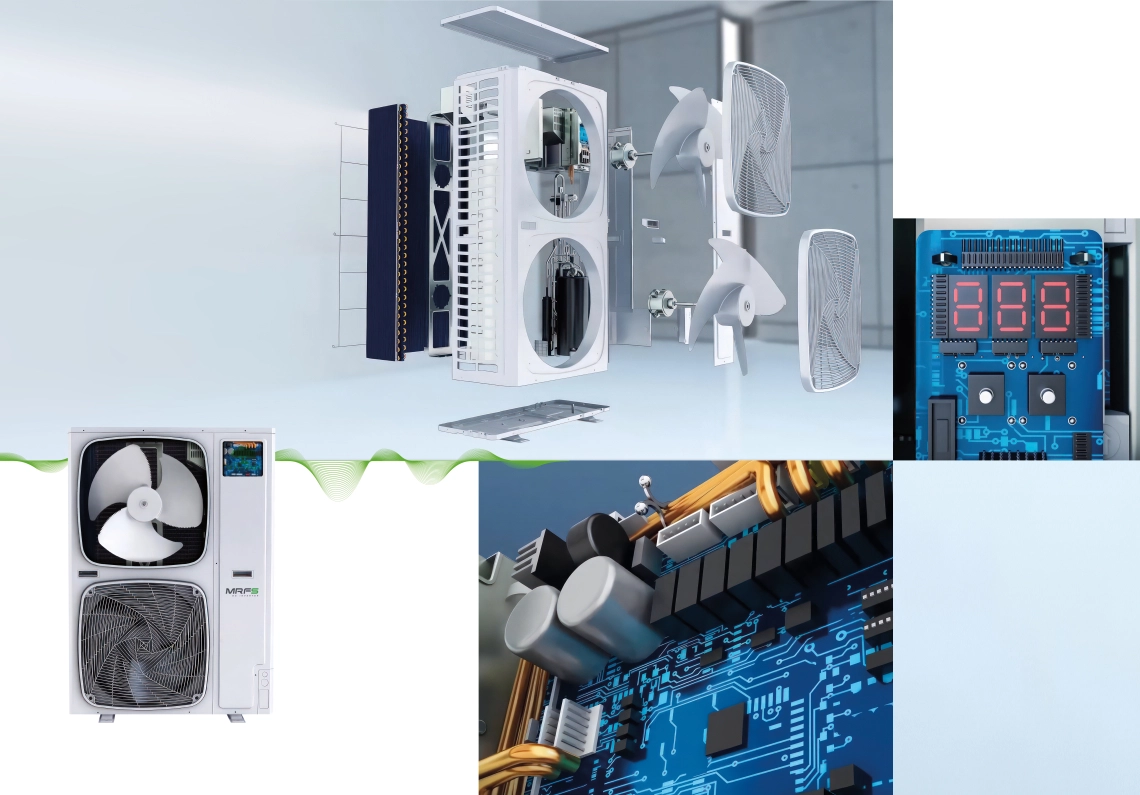

Funcția de autodiagnosticare vă permite să detectați rapid și ușor eventualele disfuncționalități ale sistemului. Placa are un afișaj cu 3 cifre și butoane pentru a porni direct modul de răcire rapidă și a verifica sistemul.

Structură specială a carcasei pentru o răcire îmbunătățită a plăcilor cu circuite imprimate. "Structură specială a carcasei".

mrf s

Ventilator aerodinamic nou Ventilator aerospațial elicoidal cu diametru super mare de 550 mm. care reduce nivelul sonor cu 3 dB(A).
Cale de intrare a aerului mărită și cale de ieșire a aerului spiralată. Direcția fluxului de aer urmează direcția grătarului, ceea ce reduce nivelul sonor cu 2-4 dB(A).
Capacitate automată de reducere a sunetului. Modul de noapte setat de PCB este cu 8 dB(A) mai mic.

Аdvanced technology

Lider în tehnologie (4-6hp)

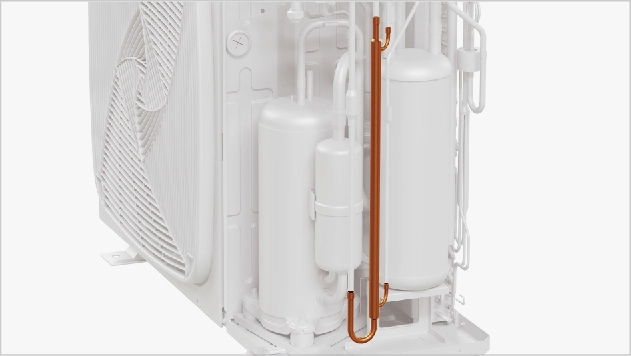

Tehnologia ciclului de supraîncălzire în două etape, a crescut eficiența unității cu 9%. (Ventilator dublu)
Maximizarea subrăcirii la 30°C, creșterea capacității de refrigerare a unității cu 46%

Leadership in technology

Creșterea entalpiei gazului de reumplere, realizarea capacității de încălzire puternică a unității

Luând ca exemplu ciclul de încălzire, atunci când temperatura mediului este scăzută, capacitatea de schimb de căldură a unității exterioare este redusă. Cantitatea de aer returnată de compresor este redusă, crește cantitatea de agent frigorific în ciclul de încălzire al schimbătorului de căldură al unității interioare, obținându-se astfel o capacitate de încălzire îmbunătățită.

EER și COP ridicate (8/10/12HP)

Promovarea eficienței energetice.

Ventilator DC și motor ventilator

Motor de ventilator cu invertor DC cu eficiență mai mare în funcționare cu sarcină parțială

controlul vitezei în 16 trepte; funcționare de înaltă eficiență în special la viteză mică
Eficiența crește cu 45% în comparație cu motorul AC, iar puterea absorbită scade considerabil

Ventilator cu diametru mare

ventilator cu diametru mare de 570 mm, debit de aer mai mare și randament mai ridicat (8/10/12HP)

Configurație îmbunătățită, performanță îmbunătățită (evacuare laterală 8/10/12hp)

Capacitate exterioară mai mare, aplicații mai flexibile.

Unități interioare și unități exterioare cu autocurățare

Conversia modului de curățare a unităților interioare și a unităților exterioare cu nonstop, utilizează abundent căldura reziduală ODU pentru dezghețarea IDU. În același timp, IDU utilizează căldura reziduală a ODU pentru a dezgheța schimbătorul de căldură, pentru a usca apa condensată, prevenind în mod eficient apariția mucegaiului.

Eficiența energetică a sistemului MRF S

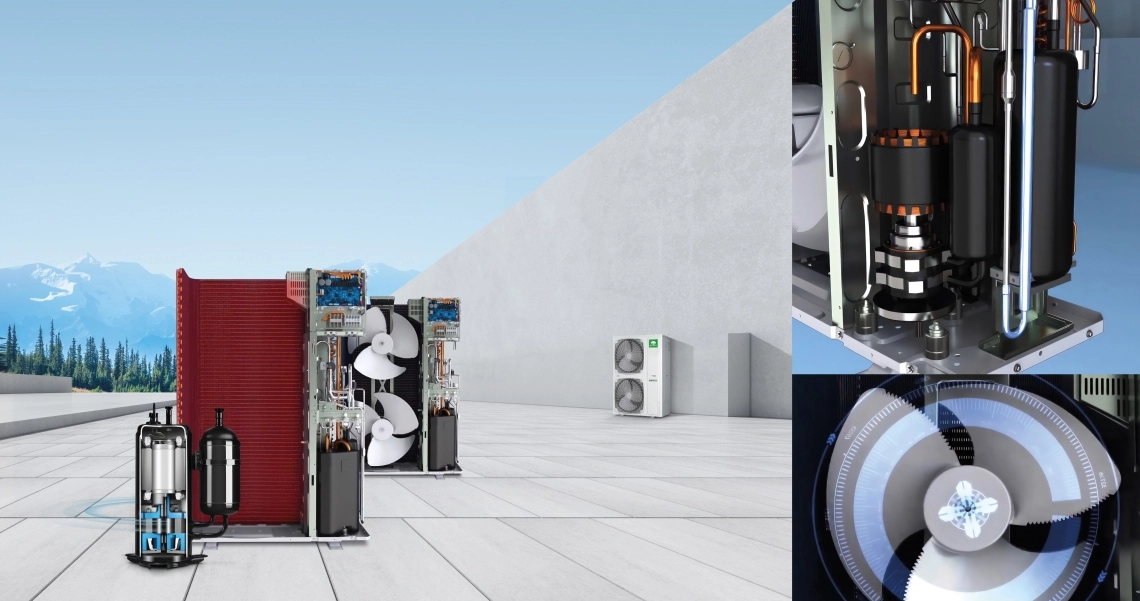

Compresor DC cu două rotații

Mycond oferă un compresor DC inverter, care consumă cu 5% mai puțină energie (model de 14 kW). Motor ventilator DC și ventilator mare de 550 mm Consum de energie cu 38% mai mare și debit de aer cu 8% mai mare. Schimbător de căldură mai mare. Suprafața de schimb de căldură a crescut cu 10%.

Programul inteligent de dezghețare este inițiat pe baza eficienței schimbului de căldură și a capacității sistemului. Acest lucru duce la fluctuații de temperatură reduse la minimum și garantează condiții confortabile, chiar și în timpul iernii.

Noul design al ventilatorului oferă, un bun echilibru dinamic, sistemul funcționează stabil, puține vibrații, zgomot redus, eficiență ridicată. Eficiență mai mare în funcționare cu sarcină parțială.

Nivel redus de zgomot

Funcția de funcționare silențioasă de noapte Zgomotul poate fi redus la 45dB(A).

Noul compresor rotativ dublu cu invertor DC

Schimbare mică a cuplului, echilibru dinamic bun, sistemul funcționează stabil, vibrații mici, zgomot redus, eficiență ridicată
Eficiență mai mare în funcționare cu sarcină parțială

Super confort

Ventilator aerodinamic nou ventilator aerospațial cu elice cu diametru super mare de 550 mm. scăderea nivelului sonor cu 3dB(A)
Cale de intrare a aerului mărită și cale de ieșire a aerului în spirală Direcția fluxului de aer urmează direcția grătarului. scăderea nivelului sonor 2-4 dB(A)
Program automat de diminuare a sunetului Mod de noapte setat de PCB, 8 dB(A) mai scăzut.

Funcționare cu zgomot redus

Compresor DC INVERTER, funcționare lină, nu este necesară pornirea frecventă a compresorului, reducând eficient zgomotul exterior
Control cu invertor vectorial, control mai precis
Motorul ventilatorului DC, suportul motorului utilizat structura fără rezonanță, asigură funcționarea lină a motorului, reduce zgomotul de funcționare
Ventilator cu diametru mare, proiectat în conformitate cu principiul aviației mai silențioase

Instalare ușoară

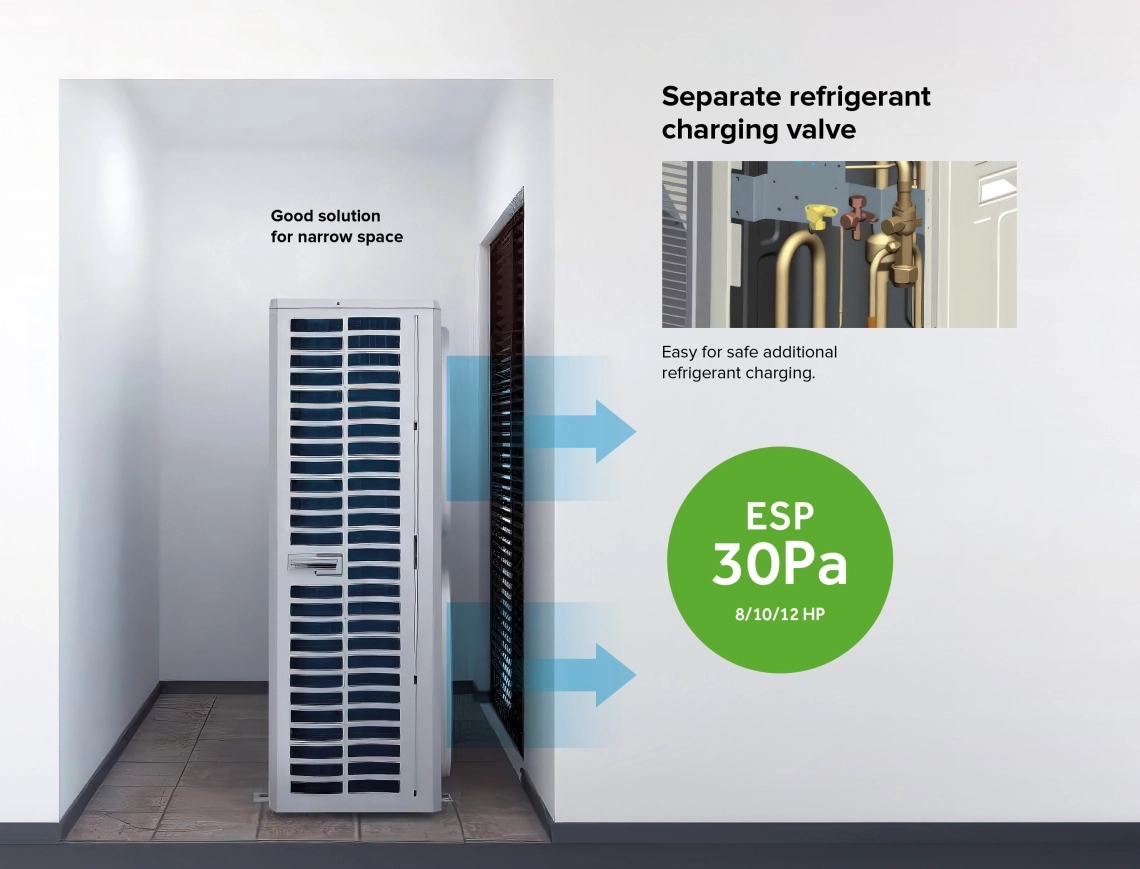

Design compact cu descărcare laterală, capacitate mare, amprentă mică / Amprentă mică, doar 0,42m2, suprafața podelei poate fi redusă cu 43%.

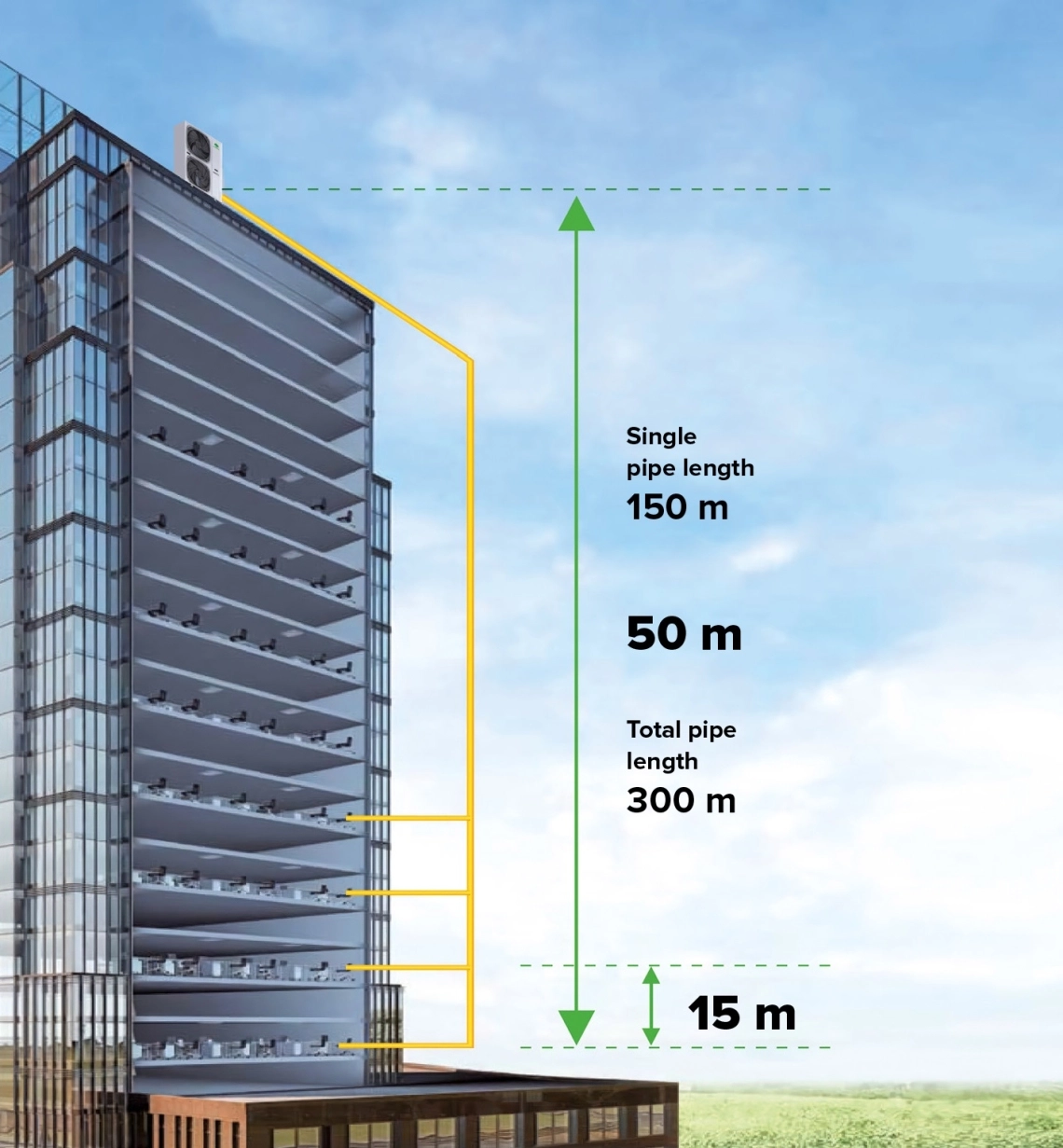

Lungime mare a conductei, creștere a scăderii înălțimii

Lungimea totală a conductei: 300 m
Lungime țeavă unică: Max. 150 m*1
De la ODU la prima ramificație: 110 m
De la prima ramificație la cea mai îndepărtată unitate IDU: 40 m
Scădere în înălțime: 50 m (ODU deasupra)/ 40 m (ODU dedesubt)
Scădere în înălțime între unitățile interioare: 15 m

*1 Trebuie să contactați distribuitorul/realerul local pentru proiectare individuală.

Design compact cu evacuare laterală

Dimensiunile compacte ale unităților exterioare vă permit să maximizați utilizarea spațiului de podea pentru alte scopuri, cum ar fi zone de birouri, comerciale sau rezidențiale. Acest lucru contribuie la creșterea funcționalității clădirii.

1ph/220 240V/50(60)Hz

3ph/380 400V/50(60)Hz

Specificații		Unități	Specificații. unități monofazate			Specificații. unități trifazate
			MOS-04X1EV2AD	MOS-05X1EV2AD	MOS-06X1EV2AD	MOS-04X1EW2AD	MOS-05X1EW2AD	MOS-06X1EW2AD
	Clasa de putere	HP	4	5	6	4	5	6
Capacitate^[1]	Răcire	kW	12,10	14,00	15,50	12,10	14,00	15,50
	Încălzire	kW	12,10	14,00	15,50	12,10	14,00	15,50
	Sursă de alimentare	Ph/V/Hz	1/220~240/50(60)	1/220~240/50(60)	1/220~240/50(60)	3/380~400/50(60)	3/380~400/50(60)	3/380~400/50(60)
	Putere nominală absorbită - răcire	kW	3,61	4,33	5,17	3,61	4,33	5,17
	Curent de intrare maxim - răcire	A	34,10	35,50	36,90	11,40	11,90	12,90
	Putere nominală absorbită - Încălzire	kW	3,23	3,76	5,00	3,23	3,76	5,00
	Curent de intrare maxim - Încălzire	A	32,70	34,10	35,50	10,90	11,40	11,90
Parametrii electrici	Clasa de energie EER	/	3,35	3,23	3,00	3,35	3,23	3,00
	COP clasa energetică	/	3,75	3,72	3,10	3,75	3,72	3,10
	Clasa energetică SEER (T1)	/	6,82	6,65	6,80	6,82	6,65	6,80
	Clasa energetică SCOP (T1)	/	4,05	4,11	4,05	4,05	4,11	4,05
	ŋs,h %	%	270	263	269	270	263	269
	ŋs,h %	%	159	161	159	159	161	159
Ventilator	Debit de aer	^m3/h	7200	7200	7200	7200	7200	7200
Nivel de presiune acustică	Nivel de presiune acustică (răcire)	dB(A)	57	58	59	57	58	59
	Nivel de presiune acustică (încălzire)	dB(A)	57	58	59	57	58	59
Dimensiuni	Unitate Dimensiuni LxPxA	mm	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350
	Dimensiunile unității ambalate LxPxH	mm	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420
Greutate	Greutate netă/expediere	kg	108/123	108/123	108/123	108/123	108/123	108/123
	Tip compresor	/	DC inv. twin-rotary
Compresor	Puterea motorului	W	4130	4130	4130	4060	4060	4060
	Cantitate compresor	/	1	1	1	1	1	1
Agent frigorific	Tip de agent frigorific	/	R410A	R410A	R410A	R410A	R410A	R410A
	Cantitate agent frigorific preîncărcat	kg	4,00	4,00	4,00	4,00	4,00	4,00
	Ø Conducta de refrigerant de pe partea lichidă	mm (inch)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø Conducta de agent frigorific pe partea de gaz	mm (inch)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	Lungimea maximă a conductei	m	300	300	300	300	300	300
Conducte	Lungimea liniară maximă a conductei (echivalent/Real)	m	175/150	175/150	175/150	175/150	175/150	175/150
	Scădere std. între IU și OU	m	50	50	50	50	50	50
	Cădere maximă între IU *3	m	15	15	15	15	15	15
Raportul de conectare	Raport capacitate interioară / exterioară	%	50-130	50-130	50-130	50-130	50-130	50-130
	Numărul maxim de IU conectabile	/	8	10	13	8	10	13
Temperatura de lucru.	Răcire	°C	-5~50	-5~50	-5~50	-5~50	-5~50	-5~50
	Răcire	°C	-20~27	-20~27	-20~27	-20~27	-20~27	-20~27

3ph/380 400V/50(60)Hz

Specificații		Unități	mOS-08X1EW2AD	MOS-10X1EW2AD	MOS-12X1EW2AD
	Clasa de putere	HP	8	10	12
Capacitate^[1]	Răcire	kW	22,60	28,00	31,50
	Încălzire	kW	22,60	30,50	31,50
	Alimentare electrică	Ph/V/Hz	3/380~415/50/(60)	3/380~415/50/(60)	3/380~415/50/(60)
	Putere nominală absorbită - răcire	kW	6,95	8,67	11,52
	Curent de intrare maxim - răcire	A	19,00	23,80	25,40
	Putere nominală absorbită - Încălzire	kW	5,79	8,03	8,49
	Curent de intrare maxim - Încălzire	A	18,00	22,60	24,20
Parametrii electrici	Clasa de energie EER	/	3,25	3,23	2,73
	COP clasă energetică	/	3,90	3,80	3,71
	Clasa energetică SEER (T1)	/	7,67	7,65	7,47
	Clasa energetică SCOP (T1)	/	4,05	4,16	4,21
	ŋs,h %	%	304	303	296
	ŋs,h %	%	159	163	165
Ventilator	Debit de aer (ridicat)	^m3/h	10000	10000	10000
Nivel de presiune acustică	Nivel de presiune acustică (răcire)	dB(A)	63	64	65
	Nivel de presiune acustică (încălzire)	dB(A)	63	65	67
Dimensiuni	Unitate Dimensiuni LxPxA	mm	1050x400x1636	1050x400x1636	1050x400x1636
	Dimensiunile unității ambalate LxPxA	mm	1150x510x1790	1150x510x1790	1150x510x1790
Greutate	Greutate netă/expediție	kg	149/168	149/168	149/168
	Tip compresor	/	DC inv. twin-rotary
Compresor	Puterea motorului	W	6270	6270	6270
	Cantitate compresor	/	1	1	1
Agent frigorific	Tip de agent frigorific	/	R410A	R410A	R410A
	Cantitate agent frigorific preîncărcat	kg	5,10	5,10	5,10
	Ø Conducta de refrigerant de pe partea lichidă	mm (inch)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø Conducta de agent frigorific pe partea de gaz	mm (inch)	19,05 (3/4)	22,22 (7/8)	25,40 (1)
	Lungimea maximă a conductei	m	300	300	300
Conducte	Lungimea liniară maximă a conductei (echivalent/Real)	m	175/150	175/150	175/150
	Scădere standard între IU și OU	m	50	50	50
	Cădere max. între IU *3	m	15	15	15
Raportul de conectare	Raport capacitate interioară / exterioară	%	50-130	50-130	50-130
	Numărul maxim de IU conectabile	/	13	16	19
Temp. de lucru	Răcire	°C	-5~50	-5~50	-5~50
	Răcire	°C	-20~27	-20~27	-20~27

(*) Specificațiile indicate sunt obținute în următoarele condiții de testare: în modul răcire, temperatură interioară de 27°C DB / 19°C WB
și temperatura exterioară de 35°C DB / 24°C DB. În modul Încălzire, temperatură interioară de 20°C DB și temperatură exterioară de 7°C WB / 6°C DB
Datele sunt pur orientative, deoarece datele pot varia. Vă sfătuim să verificați acuratețea datelor cu furnizorul înainte de a cumpăra produsele

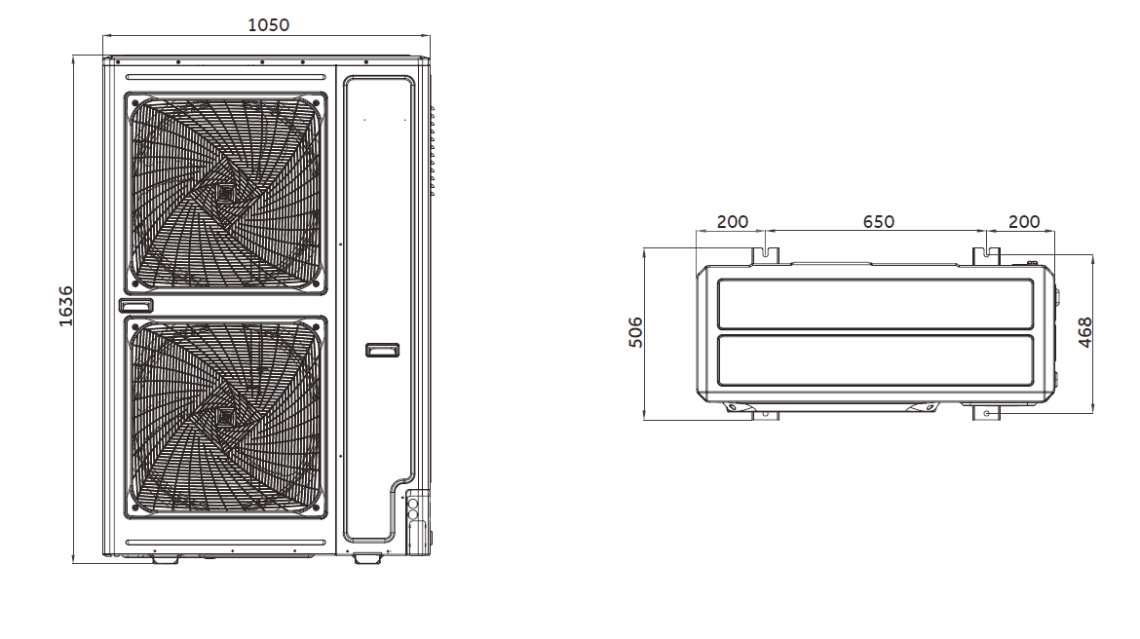

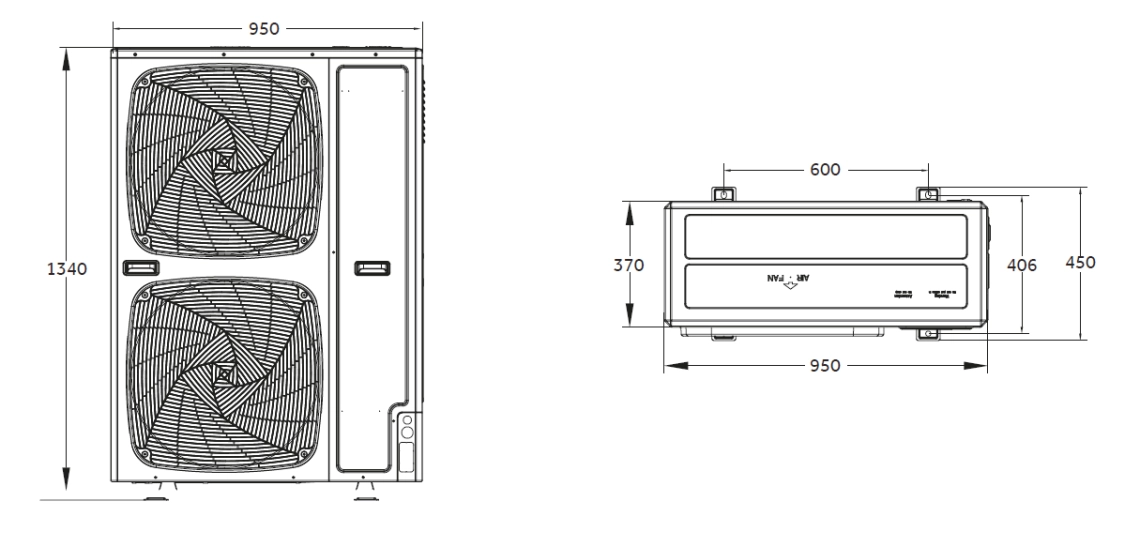

Dimensiuni

MOS-04X1EV2AD MOS-05X1EV2AD MOS-06X1EV2AD MOS-04X1EW2AD MOS-05X1EW2AD MOS-06X1EW2AD

dimensions
