ventilatoare cu casetă cu 4 căi seria MCFK-A2/4

Ideal pentru spațiile în care estetica și silențiozitatea sunt de o importanță capitală. Distribuția lină și uniformă a aerului creează un microclimat natural. O tehnologie care lucrează pentru dumneavoastră, în liniște și perfect.

Capacitate de răcire: 2 ... 17.6 kW

Capacitate de încălzire: 2.8 ... 25.5 kW

Doriți să cumpărați sau aveți întrebări?

Mycond

Ventilatoare cu casetă

Datorită unei game largi de capacități de răcire și încălzire, aceste unități de ventilare pot fi utilizate în camere de orice dimensiune, iar designul elegant și stilat al panoului decorativ se va integra în orice interior.

MyCond MCFK-A2/4 pentru spații comerciale

MyCond MCFK-A2/4 design modern și eficiență

MyCond MCFK-A2/4 design compact pentru birou

Caracteristici și beneficii:

Carcasa este fabricată din oțel galvanizat și echipată cu conducte de aer din polistiren turnat care asigură un flux de aer eficient și sunt suficient de groase pentru o izolație fiabilă împotriva căldurii și zgomotului.
Panoul are un design modern, este fabricat din plastic ABS durabil și este echipat cu un filtru de aer detașabil și lavabil și o funcție automată de oscilație a fluxului de aer.

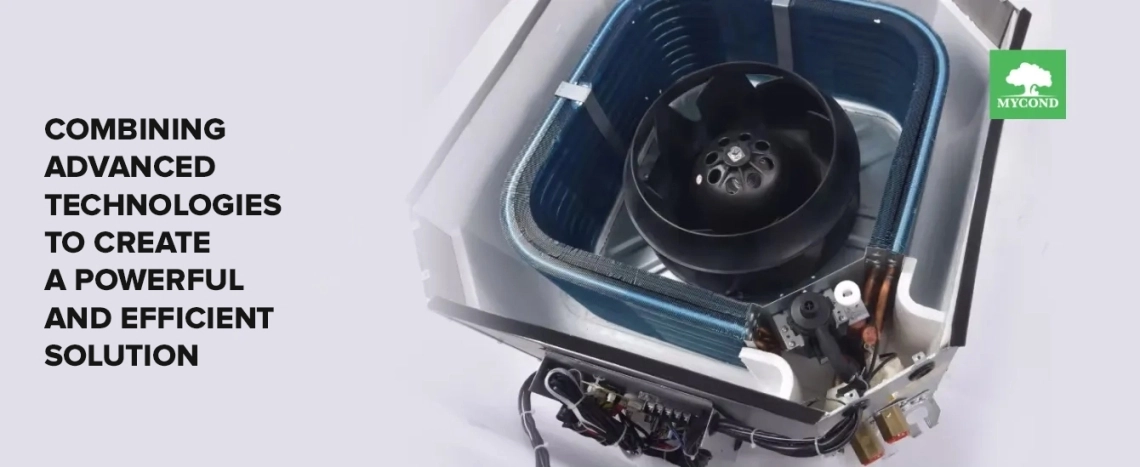

Roata este fabricată într-un proces de turnare în ciclu unic, fără îmbinări sudate între paletele ventilatorului și placa de capăt/conică, asigurând un echilibru perfect. O padă anti-vibrație pe butuc reduce zgomotul și vibrațiile de la roți și motor. Fiecare roată este echilibrată cu precizie la o toleranță de mai puțin de 0.5 mm/s.
Schimbătorul de căldură este fabricat din tuburi de cupru și plăci de aluminiu cu un strat protector albastru, care asigură o eficiență ridicată a transferului de căldură. Fiecare schimbător de căldură este testat pentru scurgeri la 16 bar (1.6 MPa).
Palletul este fabricat din polistiren expandat de înaltă densitate folosind tehnologia de termoformare, are un strat protector din PVC și este echipat cu o pompă de drenaj și o supapă de flotare de siguranță.

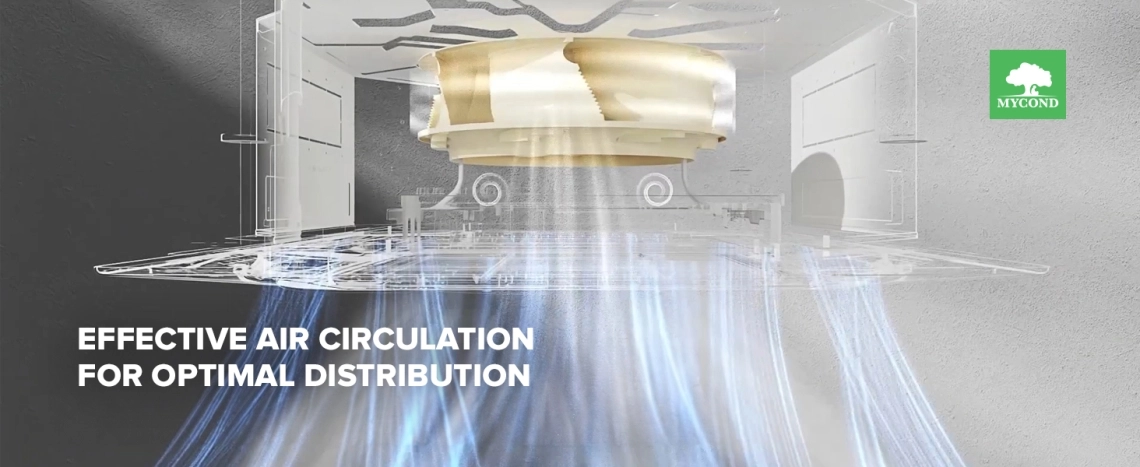

MyCond MCFK-A2/4 schemă de circulație eficientă a aerului

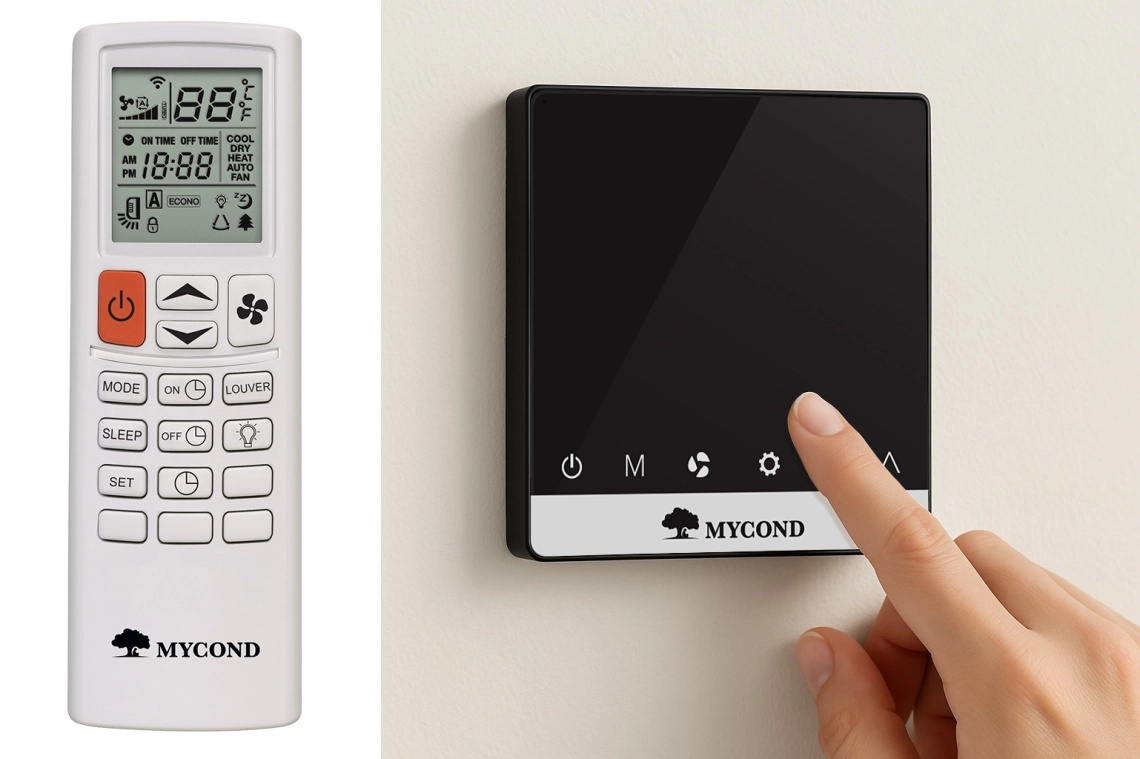

Telecomandă cu infraroșu*

Control de bază al unității de ventilare
Controler montat pe perete cu Wi-Fi (MCKF-WK-B)**
Control avansat al unității de ventilare

^*în^{domeniul de livrare}
^{**achiziționat}^separat

MyCond MCFK-A2/4 telecomandă și termostat

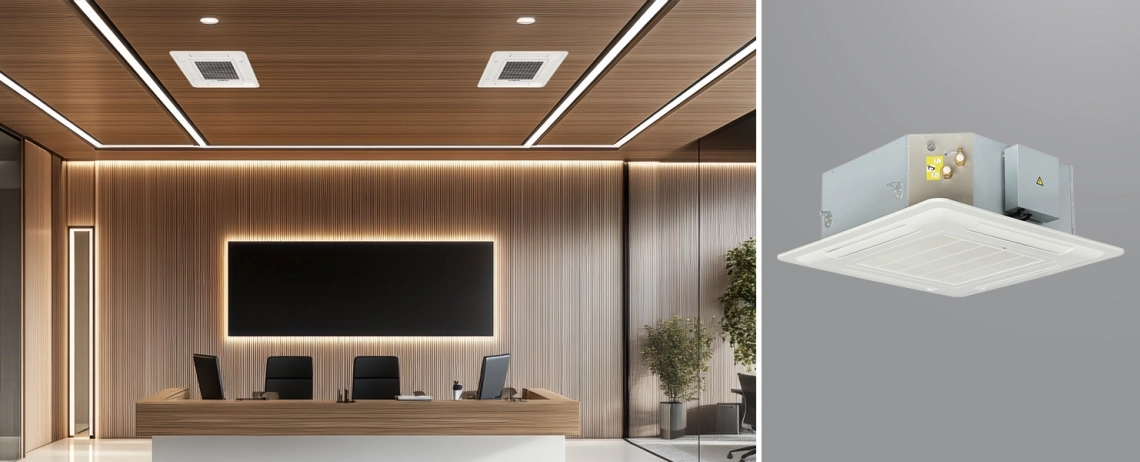

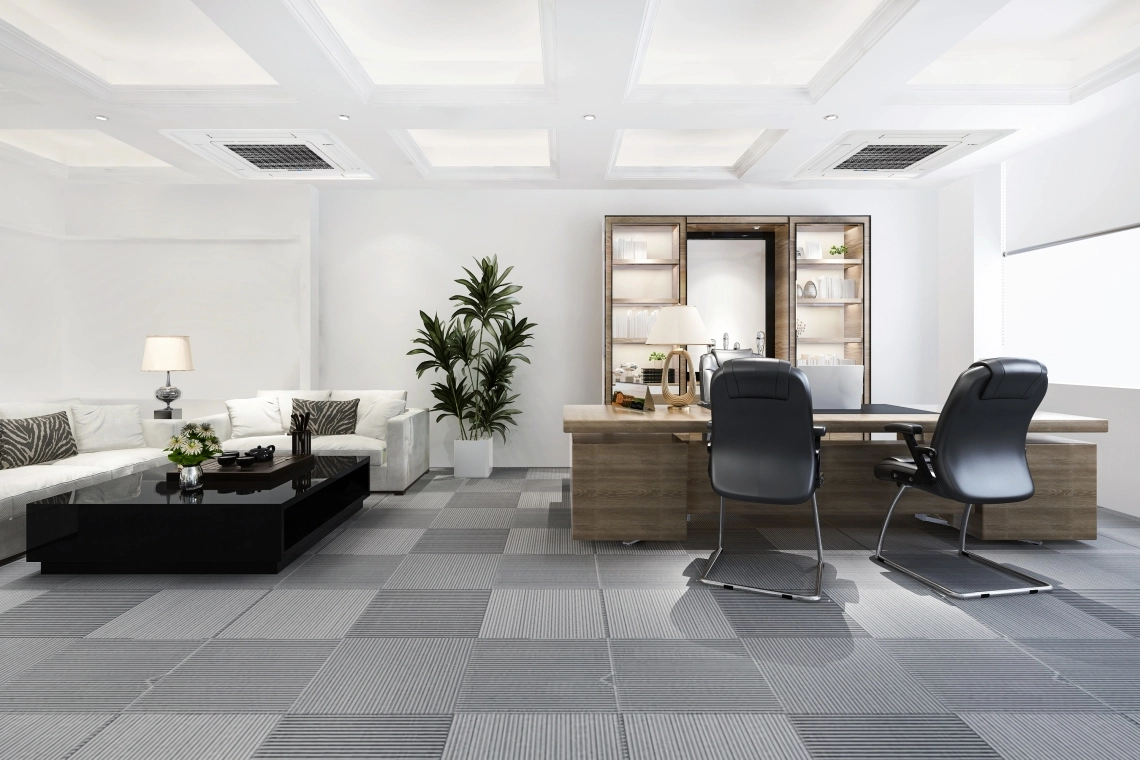

MyCond MCFK-A2/4 pentru confort în zonele de birou

Modele cu 2 țevi

Specificații tehnice	Unități	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Flux de aer H/M/L	m³/oră	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Capacitate totală de răcire H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Capacitate de răcire sensibilă H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Putere termică totală	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Alimentare	V/F/Hz	220/1/50
Ventilator și motor
Tip ventilator		Roată de ventilator centrifugal
Dimensiune ventilator		⌀315				⌀380
Tip motor		Motor AC
Putere de intrare	W	39	52	62	68	76	96
Clasa de protecție IP în motor		IP20	IP20	IP20	IP20	IP20	IP20
Clasa de izolație a motorului		B	B	B	B	B	B
Detalii despre bobină
Material tub		Tub de cupru
Diametru exterior al tubului	mm	Standard - 9.52
Grosimea tubului	mm	0.3	0.3	0.3	0.3	0.3	0.3
Suprafață	m²	4.65	4.65	9.3	10.3	13.4	13.4
Dimensiune bobină (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Material aripă		Crumble hidrofobice de 0.105 mm
Tip aripă		Aripă de tip jaluzea
Distanța între aripi	mm	2	2	2	2	2	2
Sistemul de conducte "Ryady-2"		2	2	2	2	2	2
Circulație		2 din 2 la ieșire				4 din 4 la ieșire
Presiune maximă de lucru	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Conexiune
INTRARE/IEȘIRE	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaj	mm	26	26	26	26	26	26
Carcasa dispozitivului
Material carcasă		Oțel galvanizat
Grosimea materialului	mm	0.8	0.8	0.8	0.8	0.8	0.8
Tavă de drenaj		Polistiren expandat de înaltă densitate
Pompă de drenaj		Model standard PSB-7 cu 700 mm înălțime (înălțime de 1200 mm opțional)
Material de izolație		XPE	XPE	XPE	XPE	XPE	XPE
Grosimea izolației	mm	5	5	5	5	5	5
Filtru
Tip		Filtru primar
Material		ABC+nylon
Grosime		12	12	12		14	14
Dimensiune	mm	350*333			12	430*407
Pentru toate dimensiunile panourilor bloc
Dimensiune netă (HWD)	mm	68068030				83083030
Dimensiune pachet (HWD)	mm	72072075				86086075
Pondere netă/brută	kg	2.3/3.7				3.5/5.2
Pentru toate dimensiunile carcasei bloc

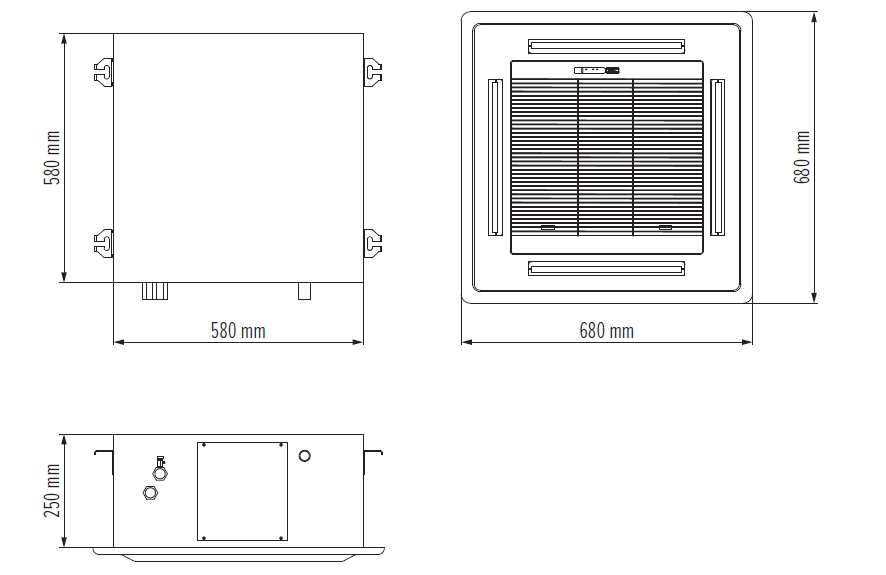

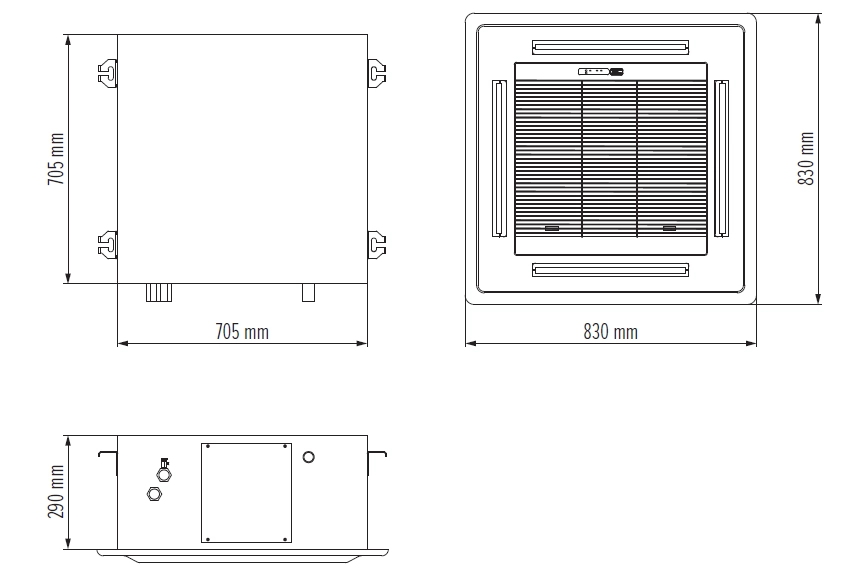

Dimensiune netă (HWD)	mm	580580250				705705290
Dimensiune pachet (HWD)	mm	675675270				800800310
Pondere netă/brută	kg	17.7/19.3				21.5/23.8
Nivelul de presiune sonoră la o distanță de 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Pondere unitate	kg	20	20	20	20	25	25

Specificații tehnice	Unități	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Flux de aer H/M/L	m³/oră	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Capacitate totală de răcire H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Capacitate de răcire sensibilă H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Putere termică totală	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Alimentare	V/F/Hz	220/1/50
Ventilator și motor
Tip ventilator		Roată de ventilator centrifugal
Dimensiune ventilator		⌀380	⌀476			⌀530
Tip motor		Motor AC
Putere de intrare	W	132	152	189	220	330
Clasa de protecție IP în motor		IP20	IP20	IP20	IP20	IP20
Clasa de izolație a motorului		B	B	B	B	B
Detalii despre bobină
Material tub		Tub de cupru
Diametru exterior al tubului	mm	Standard - 9.52
Grosimea tubului	mm	0.3	0.3	0.3	0.3	0.3
Suprafață	m²	13.4	19.7	19.7	19.7	27.1
Dimensiune bobină (H*W)	mm	225*43.3	250*43.3
Material aripă		Crumble hidrofobice de 0.105 mm
Tip aripă		Aripă de tip jaluzea
Distanța între aripi	mm	2	2	2	2	2
Sistemul de conducte "Ryady-2"		2	2	2	2	2
Circulație		4 din 4 la ieșire		5 din 5 la ieșire
Presiune maximă de lucru	MPa	1.6	1.6	1.6	1.6	1.6
Conexiune
INTRARE/IEȘIRE	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaj	mm	26	26	26	26	26
Carcasa dispozitivului
Material carcasă		Oțel galvanizat
Grosimea materialului	mm	0.8	0.8	0.8	0.8	0.8
Tavă de drenaj		Polistiren expandat de înaltă densitate
Pompă de drenaj		Model standard PSB-7 cu 700 mm înălțime (înălțime de 1200 mm opțional)
Material de izolație		XPE	XPE	XPE	XPE	XPE
Grosimea izolației	мм	5	5	5	5	5
Filtru
Tip		Filtru primar
Material		ABC+nylon
Grosime		14	14	14	14	14
Dimensiune	mm	430*407	556*540			644*638
Pentru toate dimensiunile panourilor bloc
Dimensiune netă (HWD)	mm	83083030	98098030			1140114030
Dimensiune pachet (HWD)	mm	86086075	1010101075			1170117075
Pondere netă/brută	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Pentru toate dimensiunile carcasei bloc

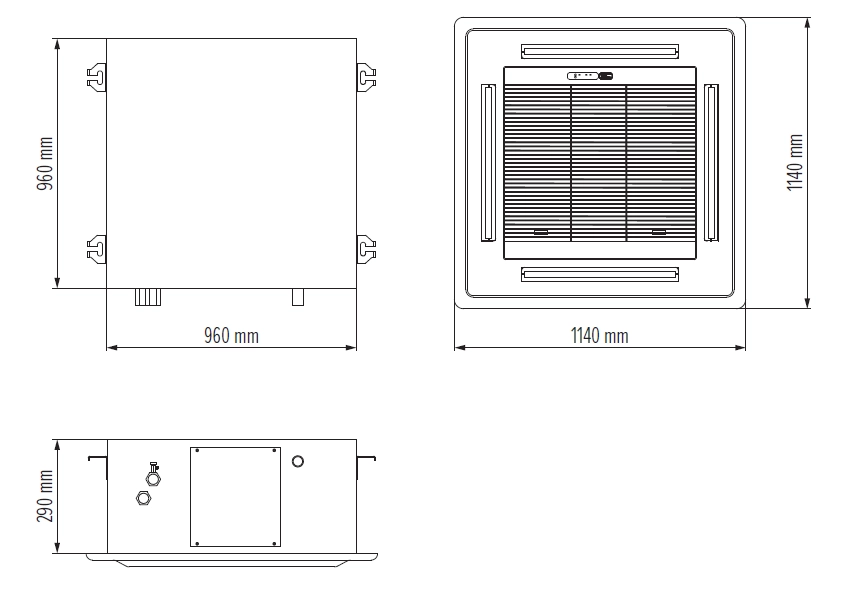

Dimensiune netă (HWD)	mm	706706290	832832290			960960290
Dimensiune pachet (HWD)	mm	800800310	925925310			10541054320
Pondere netă/brută	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Nivelul de presiune sonoră la o distanță de 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Pondere unitate	kg	25	32	32	32	45.4

Condiții de testare nominale:
Răcire: temperatura aerului de intrare +27 °C ST/+19.5 °C MT, temperatura apei de intrare +7 °C, temperatura apei de ieșire +12 °C.
Încălzire: temperatura aerului de intrare +21 °C, temperatura apei de intrare +60 °C, aceeași rată de flux de apă ca pentru răcire.
Măsurătorile nivelului de presiune sonoră sunt efectuate într-o cameră fonoizolată, cu punctul de control situat la 1.5 m sub axa verticală a unității.

Modele cu 4 țevi

Specificații tehnice	Unități de măsură	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Flux de aer (H/M/L)	m³/oră	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Capacitate totală de răcire (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Putere termică totală (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Tip motor		Motor de curent alternativ
Nivelul de presiune sonoră la o distanță de 1 m	dB	41	42	43	45	46	47	50	52	57	65
Alimentare V/F/Hz		230/1/50
Conexiuni (intrare/ieșire)		ZG3/4” / ZG3/4”
Conexiune (drenaj)	mm	26
Dimensiune ventilator		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Puterea de intrare a motorului	W	62	68	76	96	132	152	189	220	330	340
Pondere netă, carcasă bloc	kg	21	21	26	26	26	35	35	35	53	53

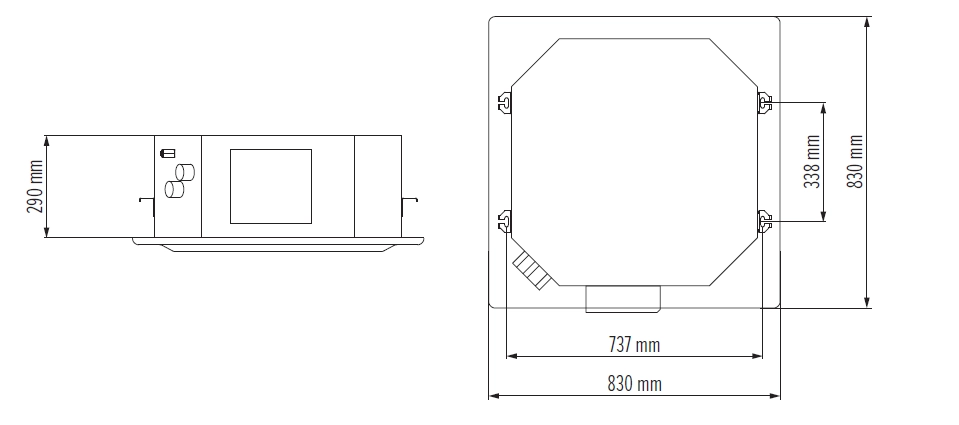

Dimensiune netă, carcasă bloc (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Dimensiune netă, panouri (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
