ventilconvectoare cu casetă cu 4 căi seria MCFK-T2

Ventilatorul cu casetă este instalat pe tavan, neocupând astfel spațiu prețios pe pereți și fără a perturba designul interior. Acest tip este cel mai des utilizat în spațiile comerciale cu tavan nu prea înalt

Capacitate de răcire: 2.4 ... 12,6 kW

Capacitate de încălzire: 3,7 ... 18,9 kW

ventilconvectoare cu casetă cu 4 căi seria MCFK-T2

O gamă largă de capacități de răcire și încălzire le permite să fie utilizate pentru spații de orice dimensiune. Iar designul elegant al panoului decorativ se va potrivi oricărui interior.

MCFK-T2 series

Caracteristici și avantaje :

Datorită carcasei sale compacte (570 x 570 mm), dispozitivul poate fi instalat în sisteme standard de tavane suspendate utilizând modulul 600 x 600.
sistemul de distribuție a aerului în 4 direcții vă permite să răciți sau să încălziți uniform camera fără a crea curenți de aer și disconfort
Designul revoluționar al ventilatorului centrifugal asigură o funcționare silențioasă și un flux de aer ridicat
Schimbătorul de căldură optimizat asigură o eficiență ridicată de răcire și încălzire
Pompa de drenaj puternică asigură o înălțime a apei de până la 1200 mm
Filtru de înaltă eficiență cu un element filtrant din fibre sintetice pentru un aer și mai proaspăt și mai curat
Orificiu de admisie a aerului proaspăt
Telecomanda IR are o programare simplă cu butoane ușor de citit pentru control. Design confortabil și ușor care îl face perfect pentru utilizarea zilnică

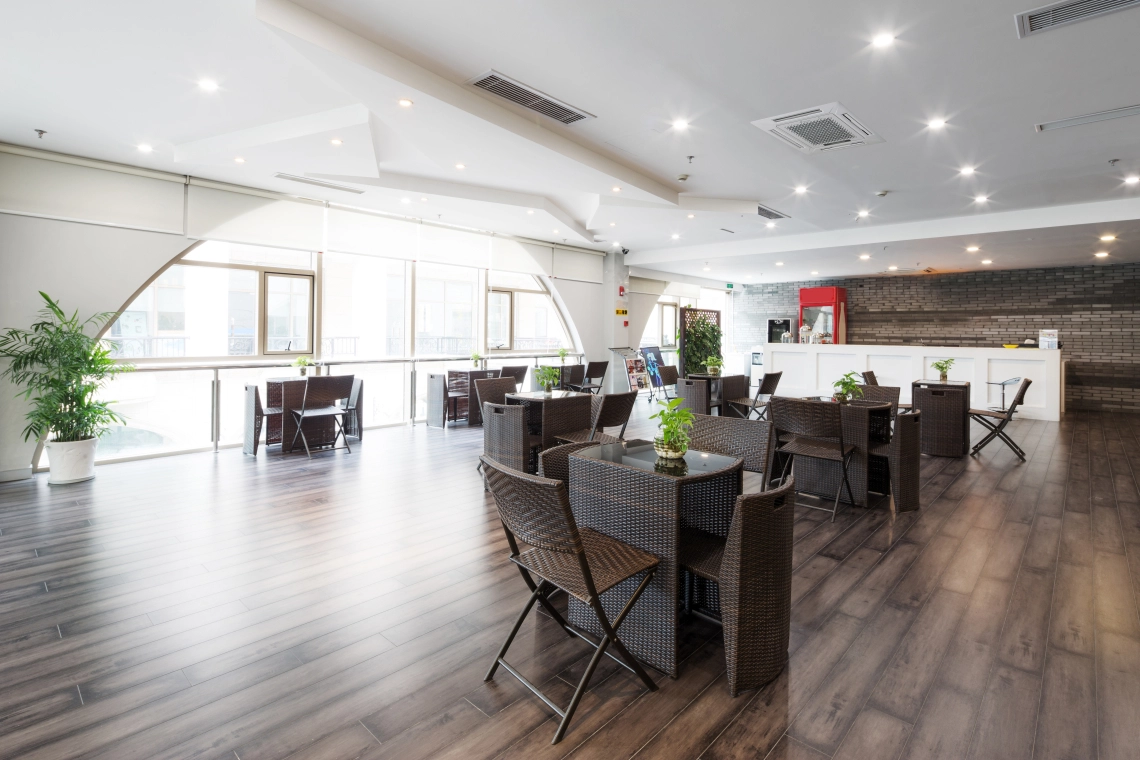

restaurant

Specificații	Unități	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Debit de aer, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Capacitate totală de răcire, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Capacitate de încălzire, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Curent de funcționare	A	0,23	0,27	0,31	0,41
Nivel de zgomot	dB(A)	39	42	44	44
Debit de apă	kg/h	620	700	940	1150
Pierderea de presiune în schimbătorul de căldură	kPa	26	27	29	31
Tip ventilator/motor		Ventilator centrifugal / Motor electric cu colector
Izolație		Clasa B	Clasa B	Clasa B	Clasa B
Sursă de alimentare		220-230 V / 1 fază / 50 sau 60 Hz
Consumul de energie al motorului	W	55	62	75	90
Schimbător de căldură		Țevi de cupru cu aripioare de aluminiu, 2 rânduri
Presiunea maximă de funcționare	MPa	1,6	1,6	1,6	1,6
Conducta de intrare/ieșire apă	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Conducta de condens	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensiunile unității	mm	570x570x260	570x570x260	570x570x260	835x835x240
Dimensiuni panou	mm	650x650x55	650x650x55	650x650x55	950x950x55
Dimensiunile unității ambalate	mm	650x650x290	650x650x290	650x650x290	910x910x310
Dimensiuni panou ambalat	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Greutate netă, unitate	kg	18	18	18	24
Greutate netă, panou	kg	3	3	3	5
Greutatea unității ambalate	kg	20,3	20,3	20,3	28
Greutatea panoului ambalat	kg	5	5	5	7

Specificații	Unități	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Debit de aer, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Capacitate totală de răcire, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Capacitate de încălzire, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Curent de funcționare	A	0,59	0,67	0,84	0,98
Nivel de zgomot	dB(A)	45	48	50	51
Debit de apă	kg/h	1400	1680	1820	2245
Căderea de presiune în schimbătorul de căldură	kPa	34	36	39	42
Tip ventilator/motor		Ventilator centrifugal / Motor electric cu colector
Izolație		Clasa B	Clasa B	Clasa B	Clasa B
Sursă de alimentare		220-230 V / 1 fază / 50 sau 60 Hz
Consumul de energie al motorului	W	131	145	186	225
Schimbător de căldură		Țevi din cupru cu aripioare din aluminiu, 2 rânduri
Presiunea maximă de funcționare	MPa	1,6	1,6	1,6	1,6
Conducta de intrare/ieșire apă	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Conducta de condens	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensiunile unității	mm	835x835x240	835x835x280	835x835x280	835x835x280
Dimensiuni panou	mm	950x950x55	950x950x55	950x950x55	950x950x55
Dimensiunile unității ambalate	mm	910x910x310	910x910x350	910x910x350	910x910x350
Dimensiuni panou ambalat	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Greutate netă, unitate	kg	25,5	26,5	28	28
Greutate netă, panou	kg	5	5	5	5
Greutatea unității ambalate	kg	29	31	32,5	32,5
Greutatea panoului ambalat	kg	7	7	7	7

Condiții nominale de testare:
Răcire: temperatura aerului la intrare +27 °C DB / +19,5 °C WB, temperatura apei la intrare +7 °C, temperatura apei la ieșire +12 °C.
Încălzire: temperatura aerului la intrare +21 °C, temperatura apei la intrare +60 °C, același debit de apă ca în modul răcire.
Nivelul de presiune acustică a fost măsurat într-o încăpere izolată fonic, cu un punct de referință la 1,5 m sub axa verticală a unității.

Dimensiuni

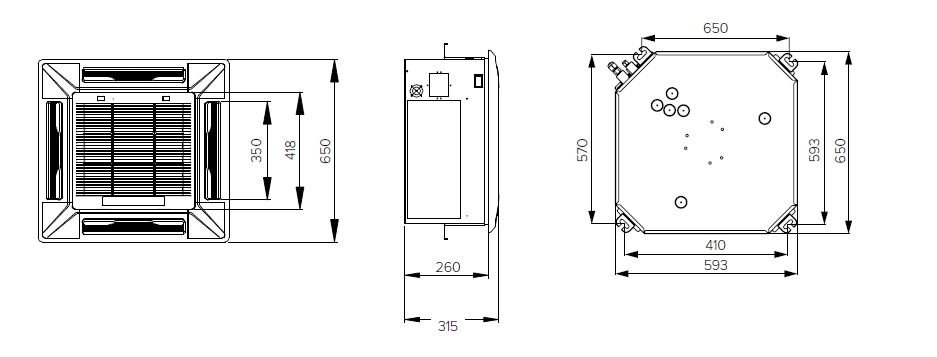

Aspectul și dimensiunile ventiloconvectoarelor MCFK 03\04\05

Dimensions

Dimensiuni

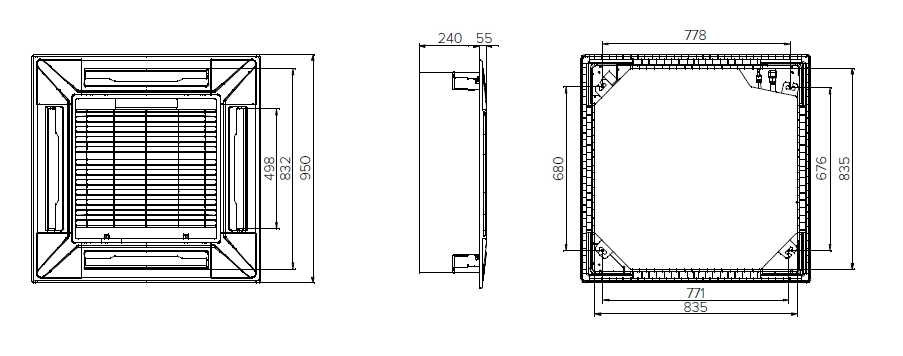

Aspectul și dimensiunile ventiloconvectoarelor MCFK 06/08

Dimensions_2

Dimensiuni

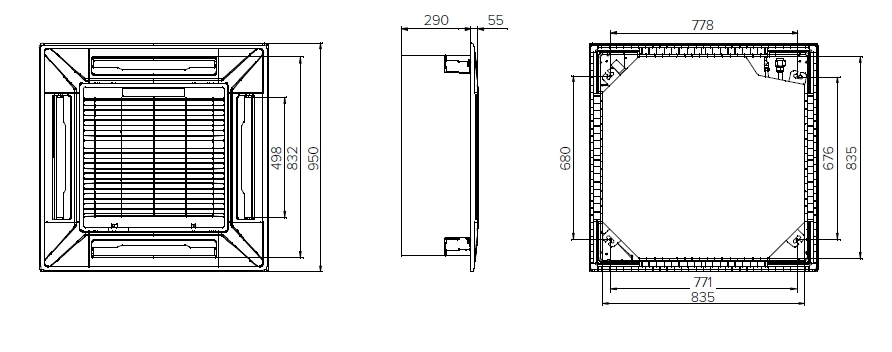

Aspectul și dimensiunile ventiloconvectoarelor MCFK 10/12/14

Dimensions_3

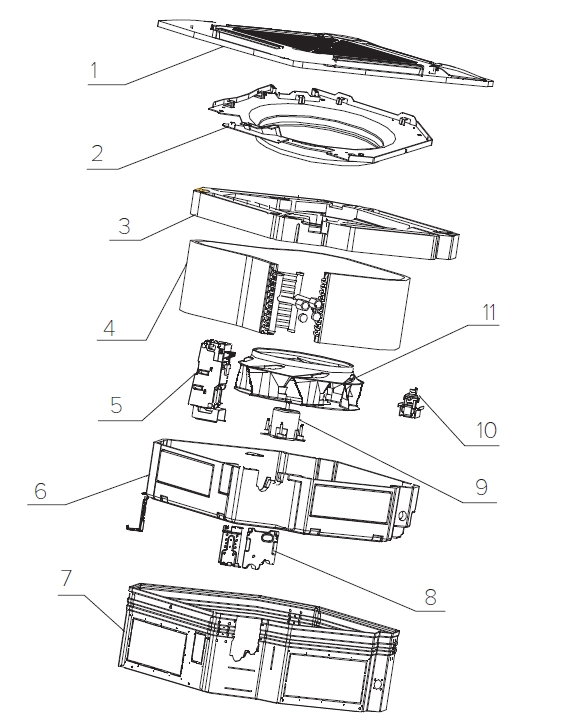

Componente*

Legendă:

1 - Panou decorativ cu un filtru
2 - Panou de reglare a debitului de aer
3 - Panou de drenaj
4 - Schimbător de căldură
5 - Cutie de comandă
6 - Material izolant pentru încălzitor
7 - Corp principal
8 - Dispozitiv de fixare a țevilor
9 - Motor ventilator
10 - Pompă de drenaj
11 - Ventilator

* Componentele pot varia în funcție de model. Acest desen schematic se referă la modelele MCFK 10/12/14.

Components
