Ventilconvectoare cu conductă medie ESP seria HPL

Aceste ventiloconvectoare canalizabile de presiune medie sunt proiectate pentru a furniza aer prin conducte lungi și suportă atât instalarea orizontală, cât și verticală. Unitățile sunt potrivite pentru case de locuit, birouri, centre educaționale și comerciale

Capacitate de răcire: 2,93 ... 11,29 kW

Capacitate de încălzire: 3,31 ... 13,13 kW

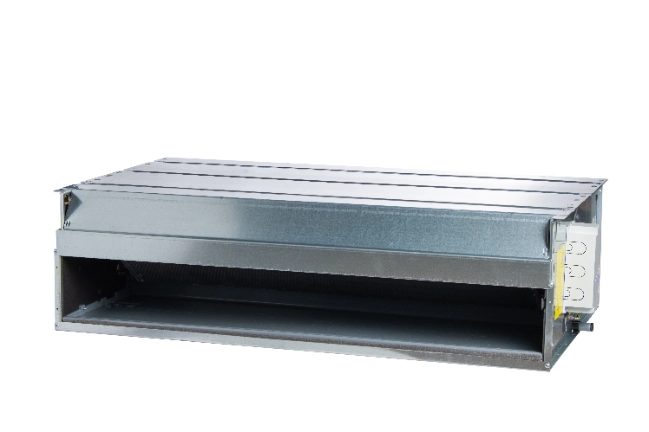

Ventilconvectoare cu conductă medie ESP seria HPL

Ventiloconvectorul are 7 dimensiuni standard de diferite capacități de debit de aer (de la 340 la 2100^m3/h), fiecare dintre acestea fiind echipată cu o serpentină cu 3 sau 4 rânduri și cu posibilitatea de a adăuga o serpentină cu 1 sau 2 rânduri pentru sistemele cu 4 țevi. Aceasta este cea mai completă gamă, ideală pentru toate cerințele de climatizare.

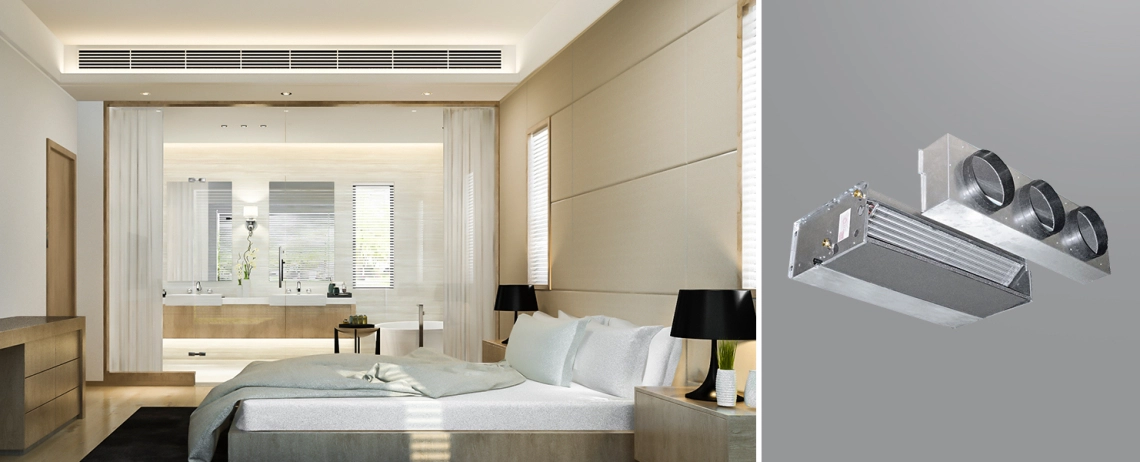

hotel room

Caracteristici principale :

Nivel ridicat de confort
Gamă largă de funcționare
Presiune statică de până la 80 Pa
Carcasă din oțel galvanizat
Schimbător de căldură din cupru de înaltă eficiență
Ventilator echilibrat static și dinamic pentru o funcționare extrem de silențioasă
Instalare în poziție orizontală și verticală

Avantaje :

Carcasa este fabricată din oțel galvanizat de 1 mm și izolată cu spumă poliolefinică de 3 mm (clasa M1).
Ventilatoarele au palete din aluminiu sau plastic.
Motorul cu 5 viteze este montat pe plăcuțe anti-vibrații. Designul are protecție termică internă cu resetare automată (grad de protecție IP 20, clasa B).
Schimbătorul de căldură nu este adecvat pentru utilizarea în atmosfere corozive, unde poate fi supus coroziunii. Conexiunile se află pe partea stângă, privind dinspre ieșirea de aer a unității.
Tava de condensat este fabricată din plastic. Designul în formă de L permite instalarea ventiloconvectorului în poziție orizontală sau verticală.
Filtrul este fabricat din fibră de polipropilenă întinsă pe un cadru din oțel galvanizat. Cadrul este instalat în ghidaje speciale pentru îndepărtarea și instalarea ușoară a filtrului în timpul întreținerii.

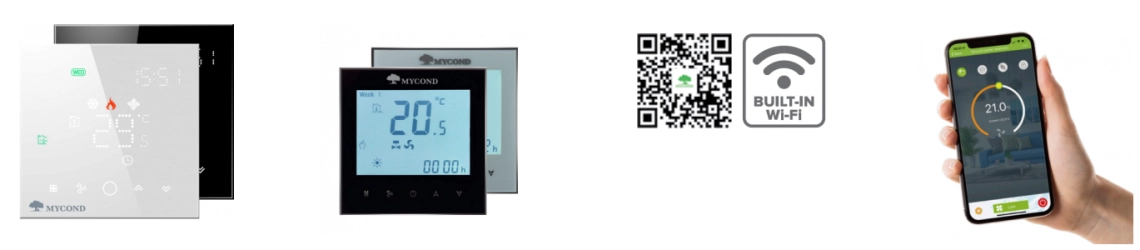

Setul optim de automatizare pentru un control accesibil și simplu prin smartphone

living room

ventilconvectoare cu 3 rânduri, modele cu 2 țevi. Specificații

Specificații	Unități	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Debit de aer	^m3/h	535	860	1115	1340	1375	1635	2100
Capacitatea de răcire	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Capacitatea de încălzire	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Puterea de intrare a motorului	W	55	110	126	175	174	166	245
Putere acustică (Lw)	dB(A)	51	55	57	63	62	61	66
Conducta de intrare/ieșire apă		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Conducta de condens	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

ventilconvectoare cu 4 rânduri, modele cu 2 țevi. Specificații

Specificații	Unități	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Debit de aer	^m3/h	535	860	1115	1340	1375	1635	2100
Capacitatea de răcire	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Capacitatea de încălzire	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Puterea de intrare a motorului	W	55	110	126	175	174	166	245
Putere acustică (Lw)	dB(A)	51	55	57	63	62	61	66
Conducta de intrare/ieșire apă		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Conducta de condens	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

ventilconvector 3+1 rânduri, modele cu 4 țevi.Specificații

Specificații	Unități	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Debit de aer	^m3/h	535	860	1115	1340	1375	1635	2100
Capacitatea de răcire	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Capacitatea de încălzire	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Puterea de intrare a motorului	W	55	110	126	175	174	166	245
Putere acustică (Lw)	dB(A)	51	55	57	63	62	61	66
Conducta de intrare/ieșire apă		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Conducta de condens	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Caracteristicile sunt date pentru următorii parametri de funcționare:
Presiune statică: 0Pa
RĂCIRE: temperatura aerului de admisie +27 °C temperatură uscată, +19 °C umiditate. term. Temperatura apei la intrare/ieșire. +7/12 °C.
ÎNCĂLZIRE: temperatura aerului la intrare este de +20 °C. Temperatura apei la intrare/ieșire. +50/45 °C.
Încălzire sistem cu 4 țevi: temperatura aerului la intrare +20 °C. Temperatura apei la intrare/ieșire. +65/55 °C.

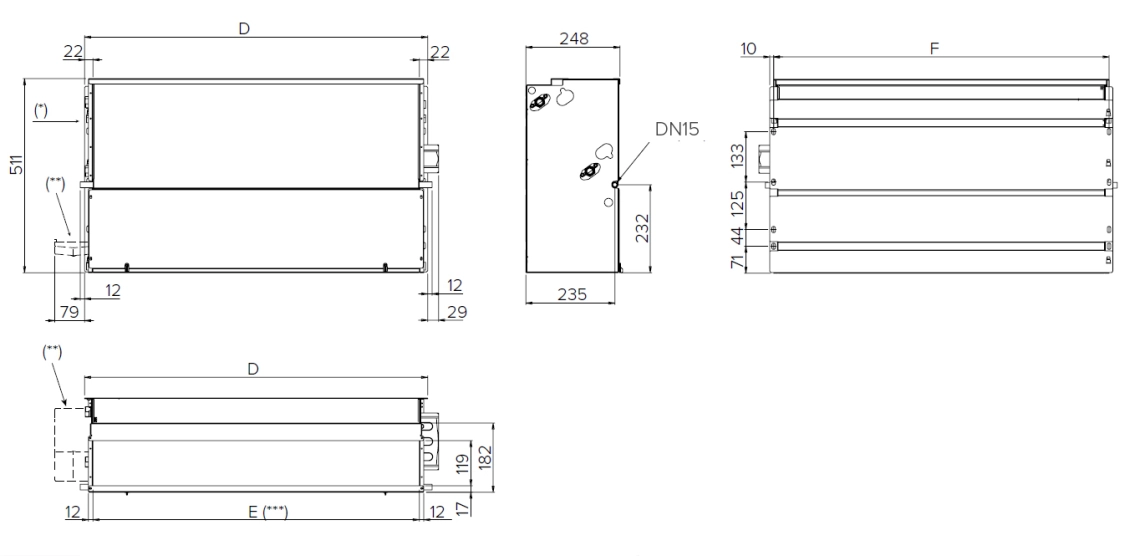

Instalare verticală

Notă:
(*) - Racorduri serpentină la stânga
(**) - Tavă de condens suplimentară (opțiune)
(***) - Dimensiunile cadrului de admisie: E x 119 mm
(****) - Diametru exterior

scheme

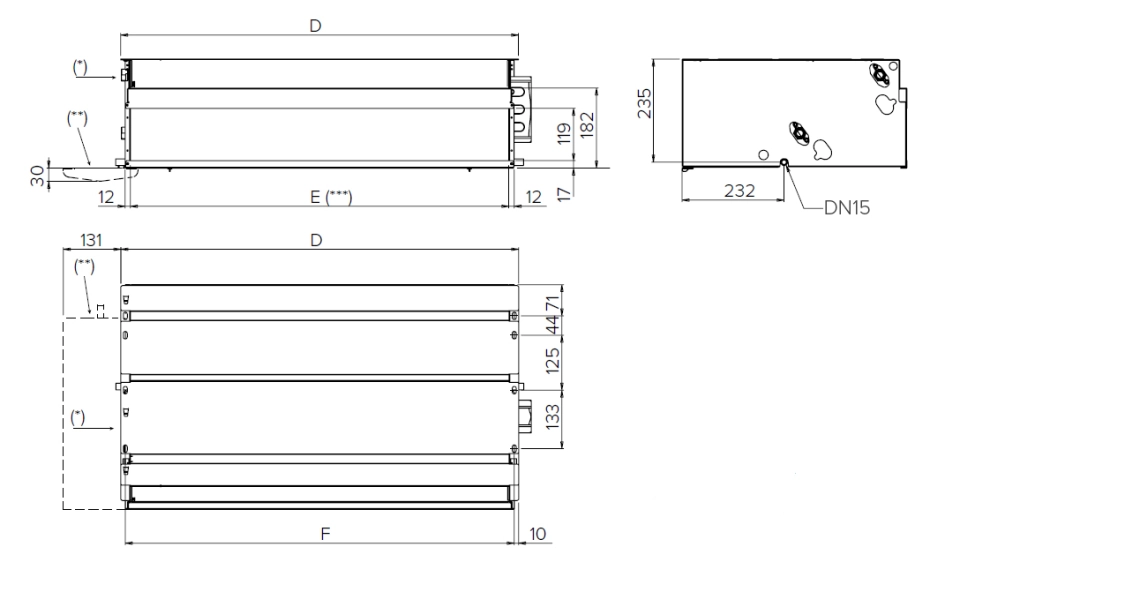

Instalare orizontală

Notă: (*)
(*) - Racorduri ale serpentinei la stânga
(**) - Tavă suplimentară pentru condens (opțiune)
(***) - Dimensiunile cadrului de admisie: E x 119 mm
(****) - Diametru exterior

Model	Unități	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

scheme_2

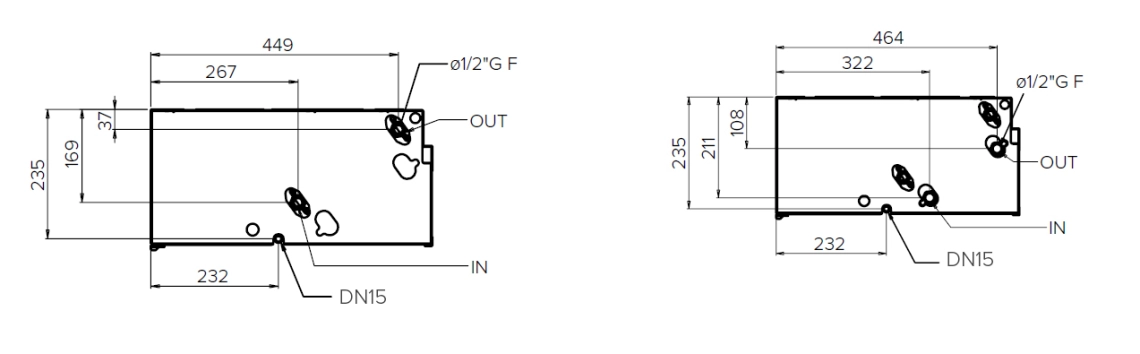

Conexiuni bobine

bobine cu 3 sau 4 rânduri / Bobină de încălzire suplimentară (1 sau 2 rânduri)

Model	Unități	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 rânduri	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 rânduri	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 rânduri	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1

scheme_3
