Ventilconvectoare cu conductă medie ESP seria MCFC

Capacitate de răcire: 1,2 ... 12,6 kW
Capacitate de încălzire: 1,8 ... 18,9 kW

Doriți să cumpărați sau aveți întrebări?

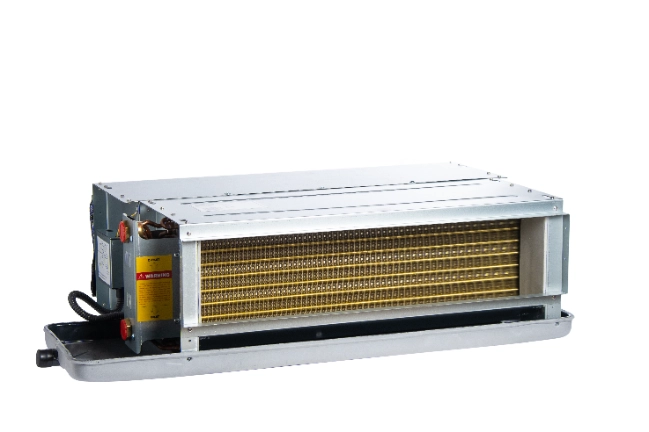

Ventilconvectoare cu conductă medie ESP seria MCFC

Gamă largă de capacități. Ventilconvectorul are funcții de răcire, încălzire și ventilație. Acesta este proiectat pentru a menține condiții confortabile în spații rezidențiale, de birouri, comerciale și alte spații.


MCFC series

Caracteristici și avantaje:

  • Schimbător de căldură optimizat cu suprafață de schimb de căldură mărită asigură o eficiență ridicată a ventiloconvectorului.
  • Ventilatorul centrifugal cu palete metalice și carcasă din oțel galvanizat asigură fiabilitate ridicată și rezistență la foc.
  • fan coil cu 2 țevi și schimbător de căldură cu 3 rânduri.
  • Alegerea tipului de motor AC sau DC.
  • Racord de țeavă stânga.
  • Cuva de scurgere înclinată asigură scurgerea sigură și completă a condensului din punctul său cel mai de jos.
  • Presiune statică de până la 50 Pa.
  • Consum redus de energie.
  • Nivel redus de zgomot.
  • Control ModBus (ca opțiune).
  • Control Wi-Fi (ca opțiune).
  • Termostatul se achiziționează separat

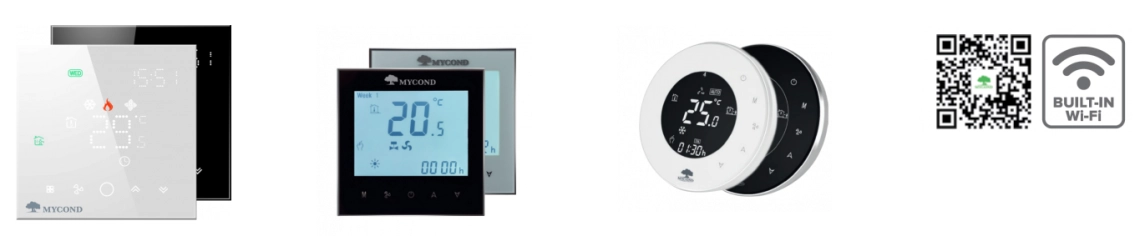

Setul optim de automatizări pentru un control accesibil și simplu prin smartphone


hotel room new design

Specificații Unități MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102
Debit de aer, ridicat / mediu / scăzut. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Capacitate de răcire, ridicată / medie / scăzută. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Capacitate de încălzire, ridicată / medie / scăzută. W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Presiune statică externă Pa. 50 50 50 50 50
Nivel de zgomot dB(A) 42 44 46 47 49
Consumul de apă m3/h 0,39 0,55 0,7 0,82 0,91
Scăderea presiunii apei kPa 12 16 20 23 26
Număr de ventilatoare 1 2 2 2 2
Motor ventilator Număr de motoare 1 1 1 1 1
Viteză mică W 49 66 84 100 118
Presiunea maximă de lucru MPa 1,6 1,6 1,6 1,6 1,6
Conducta de intrare / ieșire apă mm Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20)
Conducta de scurgere mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Greutate netă kg 17 19 20 22 25
Specificații Unități MCFC-136 MCFC-170 MCFC-204 MCFC-238
Debit de aer, ridicat / mediu / scăzut. m3/h 1360/1020/680 1700/1275/850 2040/1530/1020 2380/1785/1190
Capacitate de răcire, ridicată / medie / scăzută. W 7200/5760/4680 9000/7200/5850 10800/8640/7020 12600/10080/8190
Capacitate de încălzire, mare / medie / mică. W 10800/8640/7020 13500/10800/8775 16200/12960/10530 18900/15120/12285
Presiune statică externă Pa. 50 50 50 50
Nivel de zgomot dB(A) 50 52 54 56
Consumul de apă m3/h 1,34 1,59 1,8 2,07
Scăderea presiunii apei kPa 40 40 40 50
Număr de ventilatoare 3 4 4 4
Motor ventilator Număr de motoare 1 1 1 1
Viteză mică W 174 210 250 300
Presiunea maximă de lucru MPa 1,6 1,6 1,6 1,6
Conducta de intrare / ieșire apă mm Rc3/4"(DN20) Rc3/4"(Ду20) Rc3/4"(DN20) Rc3/4"(DN20)
Трубка для конденсату mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Greutate netă kg 31 37 42 44

Notă.
1. Capacitatea de răcire a fost testată în următoarele condiții: temperatura aerului de intrare 27°C bulb uscat / 19,5°C bulb umed
temperatura apei la intrare/ieșire 7°C / 12°C.
2. Puterea termică a fost testată în următoarele condiții: temperatura aerului de admisie 21°C termometru uscat; temperatura aerului de admisie
temperatura apei de intrare 60/50°C.
3. Nivelul de zgomot a fost testat într-o încăpere complet lipsită de ecou.
4. Aceste performanțe și debite sunt date la o presiune statică de 30Pa.

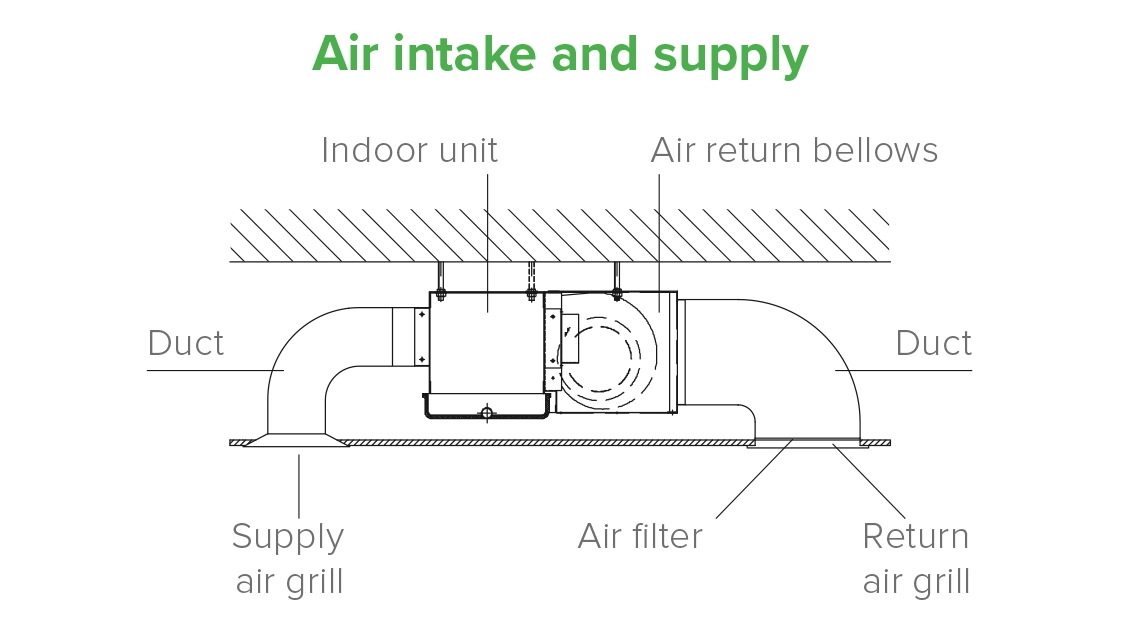

Metode de instalare


Installation methods

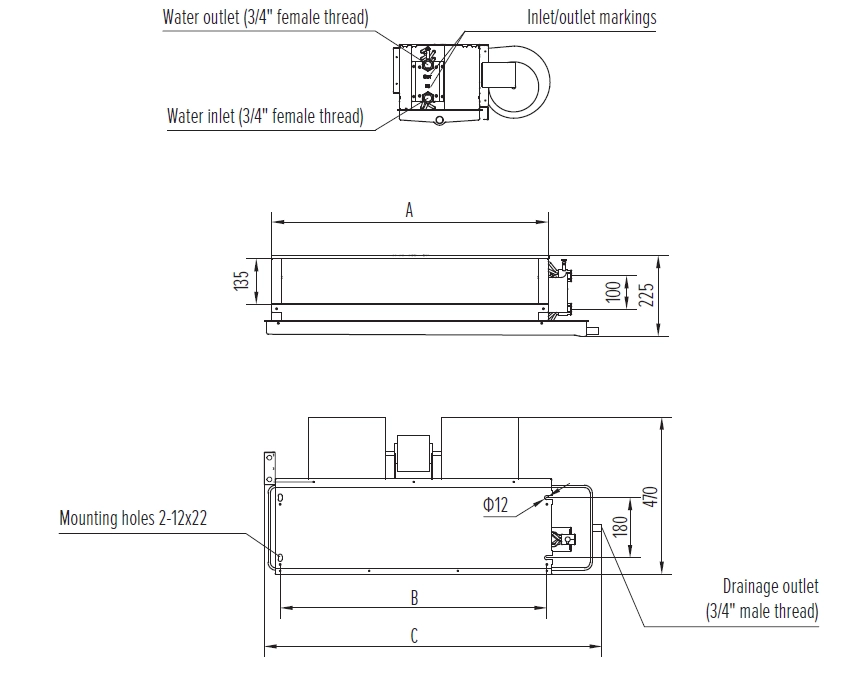

Dimensiuni

Model Unități MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013


Dimensions

Dimensiuni

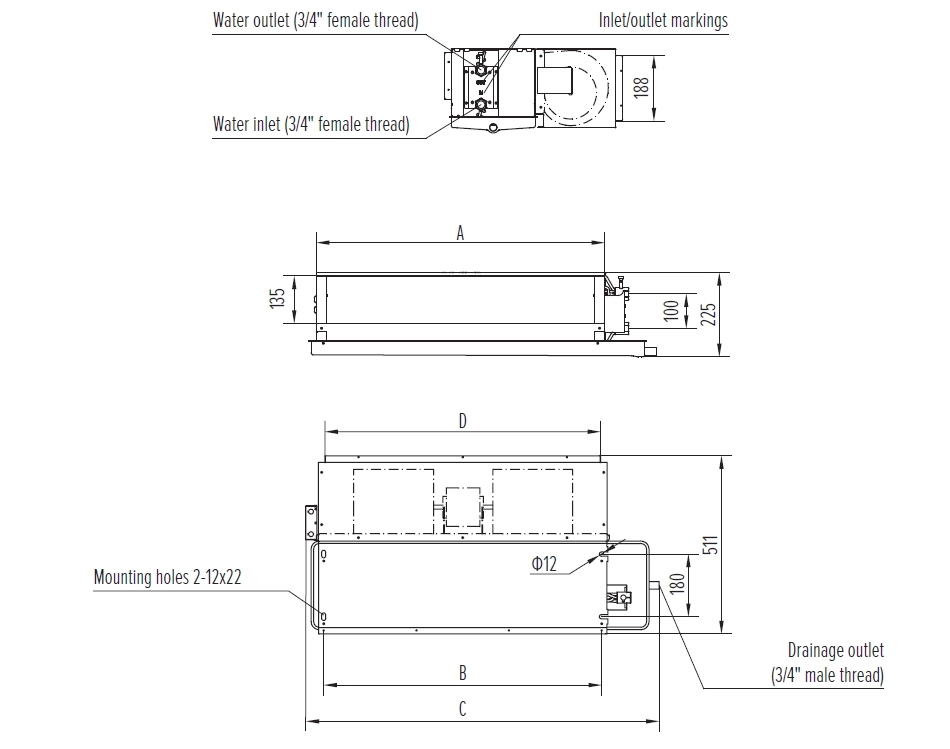

Modele de instalare orizontală cu cameră de admisie a aerului din spate

Model Unități MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013
D мм 420 540 680 740 860 1060 1320 1520 1660

Dimensions_2
