Ventilconvectoare cu montare pe perete seria FHW

Noua serie Silver Glass Wall de ventiloconvectoare montate pe perete este concepută pentru interioare excepționale. Ideală pentru toate tipurile de spații de locuit și spații mici de birouri. Modelele sunt proiectate într-un stil modern pentru a se potrivi în orice interior sau pentru a fi cât mai discrete posibil

Capacitate de răcire: 1,23 ... 3,76 kW

Capacitate de încălzire: 1,34 ... 4,28 kW

Doriți să cumpărați sau aveți întrebări?

Ventilconvectoare cu montare pe perete seria FHW

Ventilatoarele FHW pot fi conectate la o rețea Modbus, ceea ce vă va permite să vă conectați la sistemul Smart Home și să automatizați controlul climatizării în casă.

MyCond FHW Ventilconvector montat pe perete pentru un control eficient al aerului.

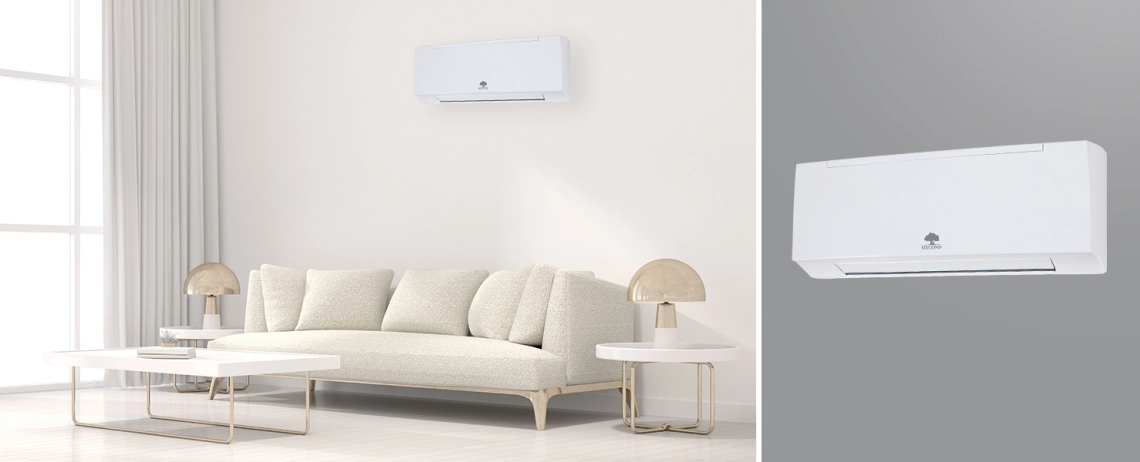

MyCond FHW Ventilconvector montat pe perete în decor interior modern.

Avantajele ventiloconvectoarelor Mycond montate pe perete:

Supapa opțională cu 2/3 căi și pompa de condens pot fi montate în carcasă.
Motor ventilator BLDC opțional.
Încălzitor electric opțional.

Configurația echipamentului :

FWH-1 fără placă de control (este necesar un termostat extern)

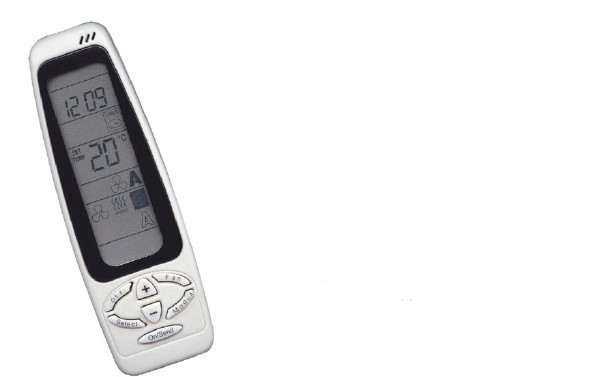

FWH-T1 cu placă de control și receptor IR (telecomandă IR inclusă)
FHW-MB1 cu placă de control și modul Modbus (telecomandă IR opțională)

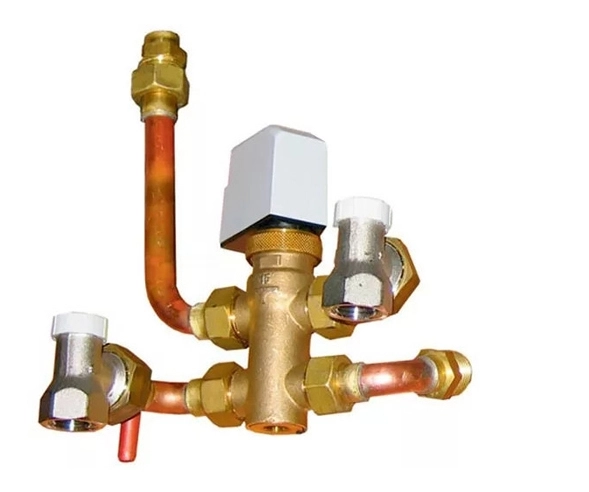

MyCond FHW Kit de instalare verticală pentru ventiloconvectoare.

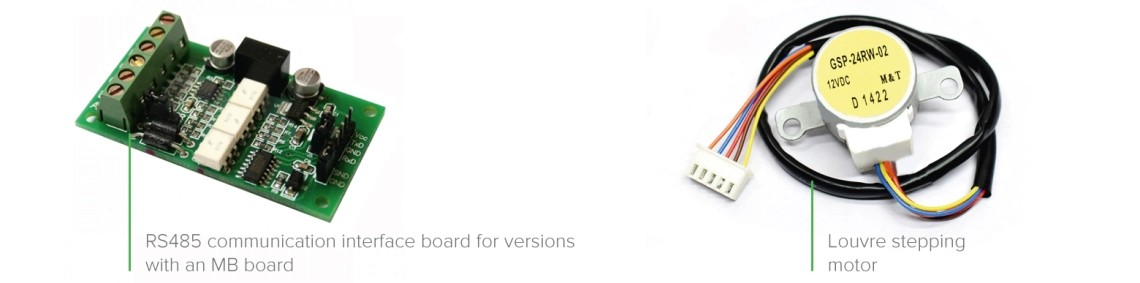

MyCond FHW Diagrama componentelor ventiloconvectorului montat pe perete.

Ventilconvectoare de perete din seria MyCond FHW conectate într-o rețea Modbus.

Specificații	Unități	FHW1						FHW2
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6
		min.	medie		max.			min.		medie.		max.
Debit de aer	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Capacitatea totală de răcire	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Capacitate de răcire sensibilă	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Capacitatea de încălzire	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Pierdere de presiune (răcire)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Pierdere de presiune (încălzire)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Consum de energie	W	12	14	17	18	24	30	12	14	18	20	24	32
Nivelul de putere acustică	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Nivelul presiunii acustice (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Specificații	Unități	FHW3						FHW4
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6
		min.	medie		max.				min.		medie		max.
Debit de aer	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Capacitatea totală de răcire	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Capacitate de răcire sensibilă	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Capacitatea de încălzire	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Pierdere de presiune (răcire)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Pierdere de presiune (încălzire)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Consum de energie	W	16	21	26	29	38	46	17	23	27	32	35	48
Nivelul de putere acustică	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Nivelul presiunii acustice (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Specificațiile se referă la următorii parametri de funcționare:
RĂCIRE. Temperatura aerului de admisie: +27 °C (bulb uscat) +19 °C (bulb umed) Temperatura apei la intrare/ieșire: +7/12 °C
ÎNCĂLZIRE. Temperatura aerului la intrare +20 °C. Temperatura apei la intrare/ieșire: +50/45 °C.
* Nivelul de presiune acustică este cu 9 dB(A) mai mic decât nivelul de putere acustică și se referă la o cameră cu un volum de 100 m3 și un timp de reflexie a sunetului de 0,5 s.

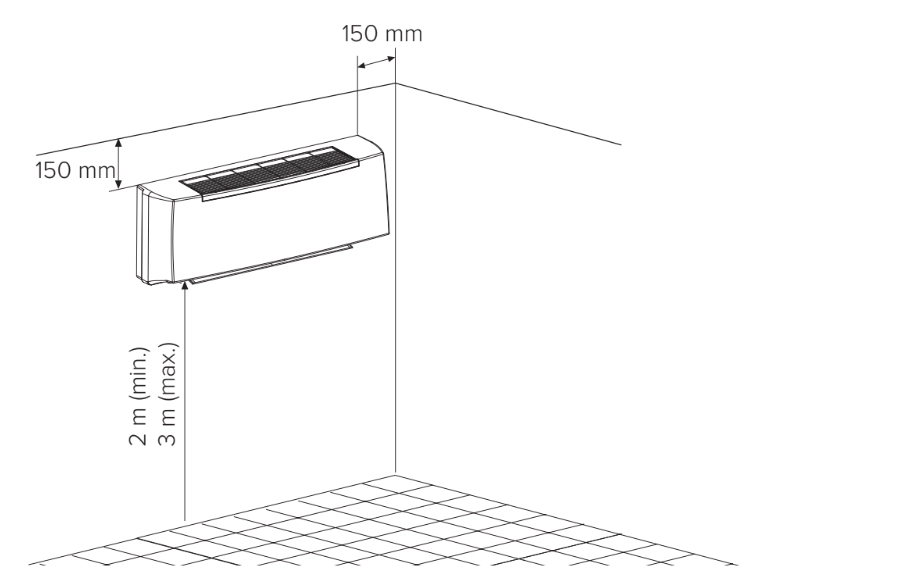

Metoda de instalare

MyCond Ilustrație a metodei de montare pe perete a ventiloconvectoarelor FHW.

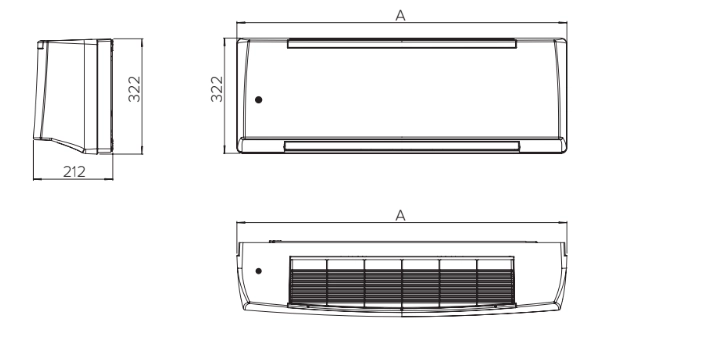

Dimensiuni

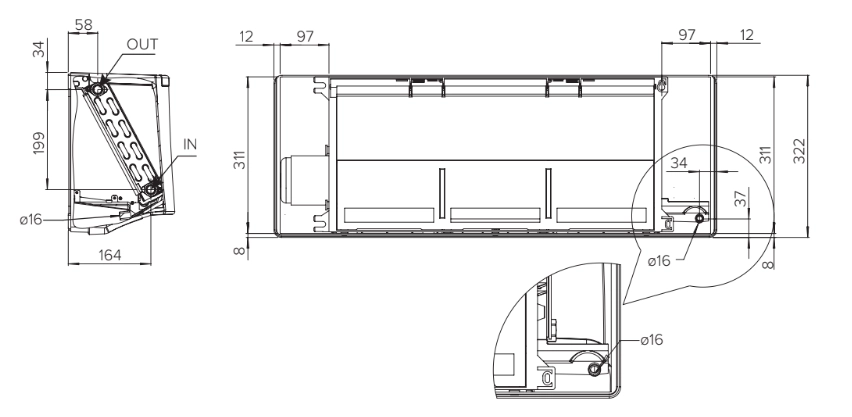

Dispunere generală

MyCond FHW Ventilconvectoare montate pe perete cu control Modbus pentru automatizarea inteligentă a locuinței.

Distanțe de instalare

MyCond FHW Ventilconvector montat pe perete, potrivit pentru integrarea în casa inteligentă.

Distanțe de instalare

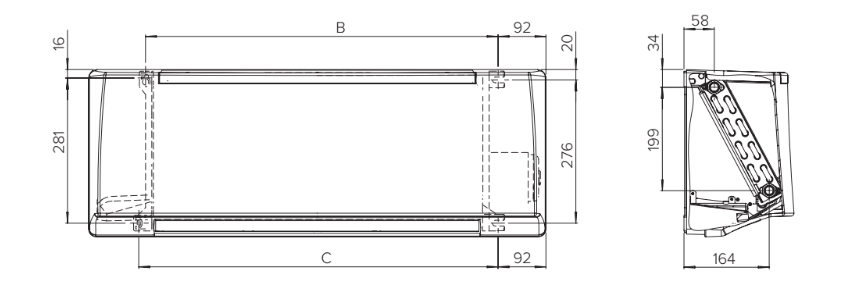

MyCond Dimensiuni ale ventiloconvectoarelor de perete din seria FHW.

Dimensiuni ale unităților FHW

Model	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Greutatea unităților FHW

Model	Greutate netă (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Fără supapă	12	12	16	16
Cu o supapă	13	13	17	17
