Ventilconvectoare pentru conducte cu ESP ridicat Seria DFCL

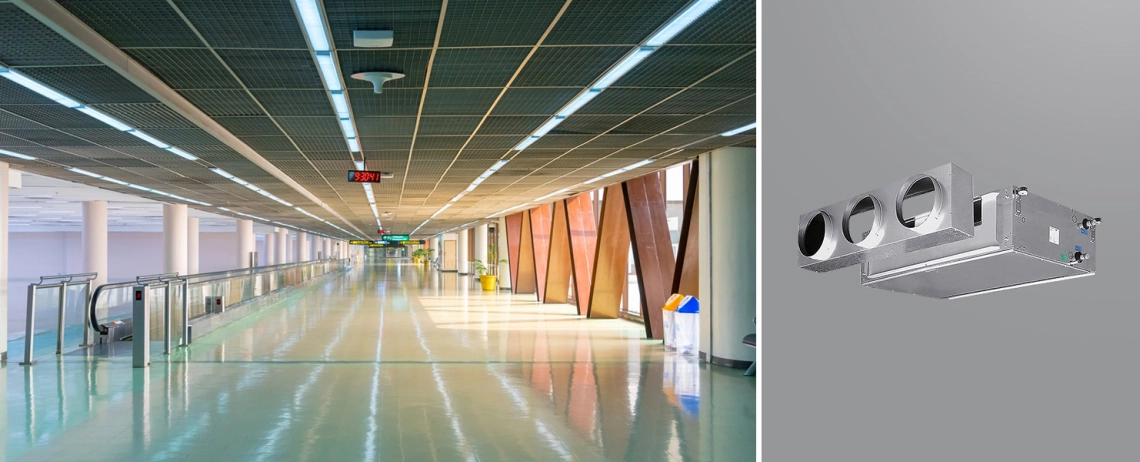

Ventilconvectorul cu conducte de înaltă presiune este cel mai frecvent utilizat în spații mari cu tavane înalte, cum ar fi săli de conferințe, hoteluri, aeroporturi, muzee și alte clădiri mari. Presiunea ridicată a aerului furnizată de ventiloconvectorul cu conducte permite distribuirea uniformă a aerului în întregul spațiu, asigurând condiții confortabile pentru ocupanți

Capacitate de răcire: 4,17 ... 38,28 kW

Capacitate de încălzire: 8,76 ... 50,95 kW

Ventilconvectoare pentru conducte cu ESP ridicat Seria DFCL

O gamă largă de capacități, versiuni cu 2 țevi, precum și un schimbător de căldură suplimentar cu 4 țevi pentru încălzire, le permit să fie utilizate pentru o gamă largă de aplicații. Iar capacitatea de control prin Wi-Fi ( opțional) permite controlul climatizării de oriunde din lume.

4-pipe heat exchanger for heating

Caracteristici cheie :

Flexibilitate ridicată în proiectarea sistemelor de climatizare pentru montaj ascuns.
Capacități semnificative pentru spații mari.
Presiunea statică este de până la 180 Pa în dimensiunile 1-5 și de până la 400 Pa în dimensiunile 6-7.
Nivel redus de zgomot.
Gamă largă de funcționare a temperaturilor apei de admisie.

Avantaje :

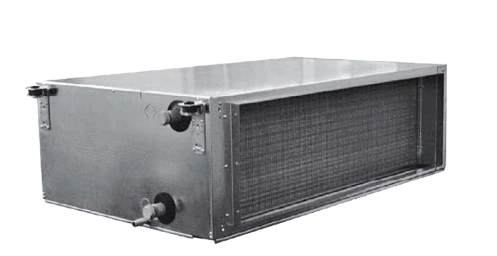

Cadrul este format din panouri autoportante din oțel galvanizat cu izolare fonică/termică (clasa M1).
Un filtru de aer recuperabil atașat la un cadru galvanizat, ușor accesibil pentru curățare și compatibil cu un filtru sintetic G3 de 48 mm (eficiență de purificare 84%).
Un ventilator centrifugal silențios din oțel galvanizat cu rotor dublu, instalat pe același arbore cu motorul. Alimentare monofazată 230 V, 50 Hz.
Schimbătorul de căldură de înaltă eficiență este fabricat din țevi de cupru cu aripioare de aluminiu. În mod implicit, conexiunea este pe partea stângă. Conexiunea țevilor pe partea dreaptă este la cerere.
Gamă largă de funcționare a temperaturilor apei de admisie.

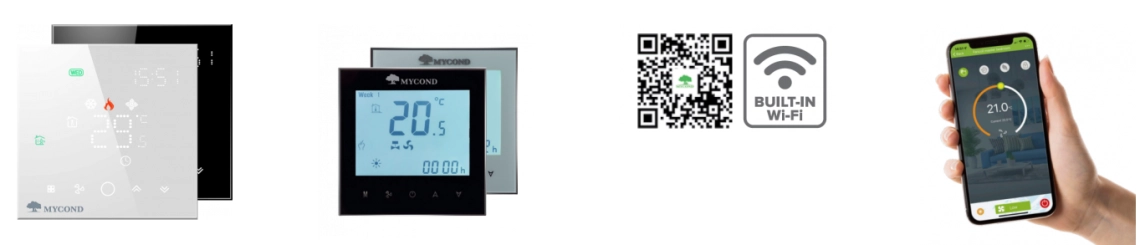

Setul optim de automatizare pentru un control accesibil și simplu prin smartphone

The optimal set

ventilconvectoare cu 2 țevi și 3 rânduri. Specificații

Specificații	Unități	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Număr de viteze		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Debit de aer	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Capacitate totală de răcire	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Capacitate aparentă de răcire	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Capacitatea de încălzire	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Pierdere de presiune (răcire)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Pierdere de presiune (încălzire)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Consum de energie	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Nivel de putere acustică	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Nivelul presiunii acustice*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Datele se referă la următoarele condiții:

Răcire: temperatura aerului interior +27 °C (bulb uscat), +19 °C (bulb umed); temperatura apei de intrare/ieșire +7/+12 °С.

Încălzire: temperatura aerului interior +20 °C; temperatura apei la intrare/ieșire +60/50 °C.

ventilconvectoare cu 2 țevi și 4 rânduri. Specificații

Specificații	Unități	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Număr de viteze		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Debit de aer	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Capacitate totală de răcire	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Capacitate aparentă de răcire	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Capacitatea de încălzire	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Pierdere de presiune (răcire)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Pierdere de presiune (încălzire)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Consum de energie	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Nivel de putere acustică	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Nivelul presiunii acustice*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Datele se referă la următoarele condiții:
Răcire: temperatura aerului interior +27 °C (bulb uscat), +19 °C (bulb umed); temperatura apei la intrare/ieșire +7/+12 °С.
Încălzire: temperatura aerului interior +20 °C; temperatura apei la intrare/ieșire +50/45 °C.

ventilconvectoare cu 4 țevi. Specificații

Specificații	Unități	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Număr de viteze		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Debit de aer	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Capacitate totală de răcire	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Capacitate aparentă de răcire	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Capacitatea de încălzire	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Pierdere de presiune (răcire)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Pierdere de presiune (încălzire)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Consum de energie	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Nivelul de putere acustică	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Nivelul presiunii acustice*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

ventilconvectoare cu 4 țevi. Specificații

Specificații	Unități	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Număr de viteze		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Debit de aer	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Capacitate totală de răcire	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Capacitate aparentă de răcire	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Capacitatea de încălzire	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Pierdere de presiune (răcire)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Pierdere de presiune (încălzire)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Consum de energie	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Nivel de putere acustică	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Nivelul presiunii acustice*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Ventilconvectoare de înaltă performanță cu schimbător de căldură A cu 4 și 6 rânduri

sistem cu 2 țevi

Specificații la 150 Pa	Unități	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Debit de aer	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Capacitate totală de răcire	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Capacitate aparentă de răcire	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Capacitatea de încălzire	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Pierdere de presiune (răcire)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Pierdere de presiune (încălzire)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Consum de energie	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Nivel de putere acustică	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Nivelul presiunii acustice*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Datele se referă la următoarele condiții:

Răcire: temperatura aerului interior +27 °C (bulb uscat), +19 °C (bulb umed); temperatura apei de intrare/ieșire +7/+12 °С.

Încălzire: temperatura aerului interior +20 °C; temperatura apei la intrare/ieșire +60/50 °C.

sistem cu 4 țevi

Specificații la 150 Pa	Unități	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Debit de aer	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Capacitate totală de răcire	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Capacitate aparentă de răcire	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Capacitatea de încălzire	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Pierdere de presiune (răcire)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Pierdere de presiune (încălzire)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Consum de energie	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Nivel de putere acustică	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Nivelul presiunii acustice*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Datele se referă la următoarele condiții:
Răcire: temperatura aerului interior +27 °C (bulb uscat), +19 °C (bulb umed); temperatura apei de intrare/ieșire +7/+12 °С.
Încălzire: temperatura aerului interior +20 °C; temperatura apei la intrare/ieșire +70/60 °C

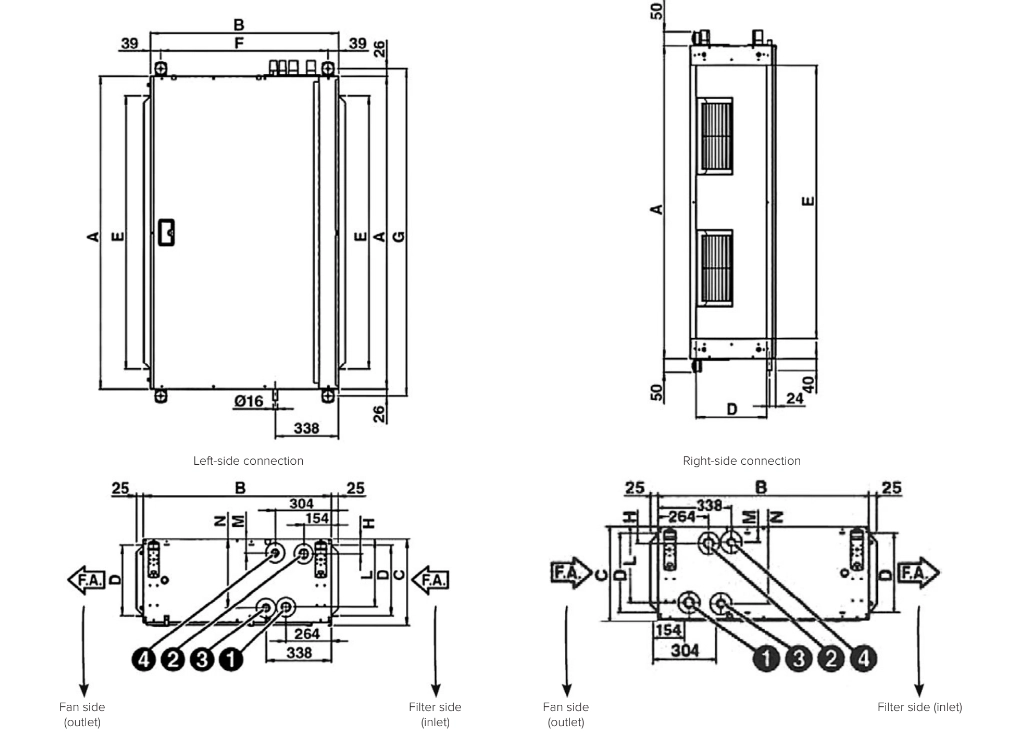

Dimensiuni

Dimensiunile ventiloconvectoarelor DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Model	1 (INLET)	2 (IEȘIRE)	3 (INLET)	4 (IEȘIRE)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Dimensiuni

Aspectul și conectarea ventiloconvectoarelor DFCL

Greutatea ventiloconvectoarelor DFCL

Model

Greutate netă (kg)

Greutate ambalată (kg)

Volumul schimbătorului de căldură (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

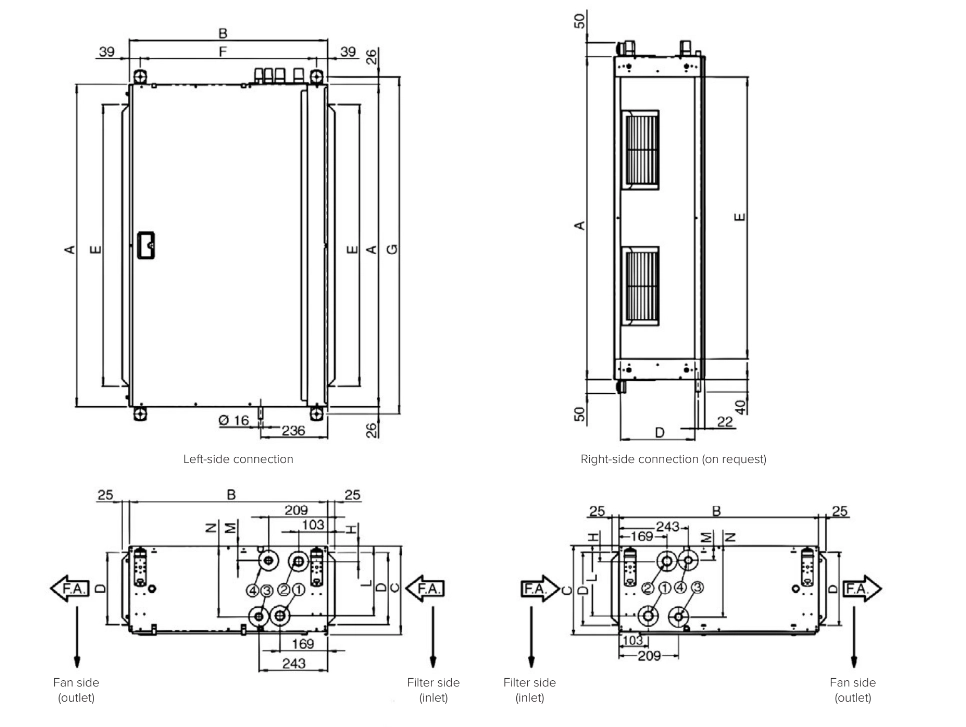

Dimensiunile ventiloconvectoarelor DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Model	1 (INLET)	2 (IEȘIRE)	3 (INLET)	4 (IEȘIRE)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
