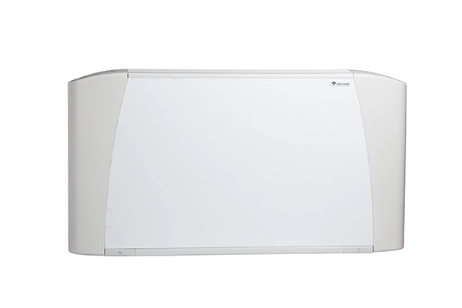

Ventilconvectoare versatile Seria SEC/F

Gama de produse prezentată în serie este concepută pentru încăperi cu o suprafață mică. Aveți nevoie de o singură unitate pentru a răci sau încălzi încăperea. Unitatea ventiloconvectoare este echipată cu un ventilator centrifugal care permite obținerea unei capacități semnificative cu caracteristici de zgomot reduse

Capacitate de răcire: 0,57 ... 8,52 kW

Capacitate de încălzire: 0,64 ... 10,53 kW

Seria permite instalarea în diferite poziții. Cu ajutorul gamei de accesorii opționale, ventiloconvectorul poate fi adaptat perfect la condițiile particulare de funcționare.

SEC/F series

Caracteristici principale:

Poate fi echipat opțional cu ventilatoare EC
Presiune statică de până la 50 Pa
Design vertical sau orizontal
design cu 2 sau 4 țevi
Panou de control la distanță sau integrat

Caracteristici de proiectare :

Cadrul interior este fabricat din oțel galvanizat de înaltă rezistență. Carcasa exterioară este formată din panouri frontale metalice și panouri laterale din plastic.
Grila de distribuție a aerului este fabricată din plastic.
Filtru înlocuibil cu miez din polipropilenă și cadru din oțel galvanizat. Ușor de înlocuit datorită ghidajelor speciale din plastic.
Un ventilator centrifugal cu rotor din aluminiu sau plastic, echilibrat static și dinamic pentru a funcționa cât mai silențios posibil.
Un motor monofazat cu șase viteze (cu trei viteze setate din fabrică), montat pe suporturi anti-vibrații și echipat cu un întrerupător termic cu resetare automată, cu grad de protecție IP20, clasa de izolație B.
Schimbătoarele de căldură sunt realizate din țevi de cupru cu aripioare de aluminiu. schimbătorul de căldură este conectat în mod standard pe partea stângă. Unitățile cu conectare pe partea dreaptă sunt disponibile la cerere.
Cuva de scurgere este fabricată din plastic și izolată cu spumă de poliolefină (clasa M1); țeava are un diametru de 15 mm.

Setul optim de automatizare pentru un control simplu și accesibil prin smartphone

girl with a dog

ventilconvectoare cu 2 țevi și 3 rânduri. Specificații

Specificații	Unități	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacitatea totală de răcire	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Capacitate de răcire sensibilă	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Capacitatea de încălzire	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Căderea de presiune a apei (răcire)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Scăderea presiunii apei (încălzire)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Consum de energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Nivelul de putere acustică	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Nivelul presiunii acustice (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specificații	Unități	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacitatea totală de răcire	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Capacitate de răcire sensibilă	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Capacitatea de încălzire	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Pierderea de presiune a apei (răcire)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Scăderea presiunii apei (încălzire)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Consum de energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Nivelul de putere acustică	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Nivelul presiunii acustice (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specificații	Unități	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacitate totală de răcire	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Capacitate de răcire sensibilă	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Capacitatea de încălzire	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Pierderea de presiune a apei (răcire)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Scăderea presiunii apei (încălzire)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Consum de energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivelul de putere acustică	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivelul presiunii acustice (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

ventilconvectoare cu 2 țevi și 4 rânduri. Specificații

Specificații	Unități	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacitatea totală de răcire	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Capacitate de răcire sensibilă	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Capacitatea de încălzire	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Pierderea de presiune a apei (răcire)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Pierderea de presiune a apei (încălzire)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Consum de energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Nivelul de putere acustică	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Nivelul presiunii acustice*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specificații	Unități	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacitatea totală de răcire	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Capacitate de răcire sensibilă	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Capacitatea de încălzire	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Pierderea de presiune a apei (răcire)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Scăderea presiunii apei (încălzire)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Consum de energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Nivel de putere acustică Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Nivelul presiunii acustice (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specificații	Unități	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Număr de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacitate totală de răcire	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Capacitate de răcire sensibilă	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Capacitatea de încălzire	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Pierderea de presiune a apei (răcire)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Scăderea presiunii apei (încălzire)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Consum de energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivel de putere acustică Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivelul presiunii acustice (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specificațiile se referă la următorii parametri de funcționare:
RĂCIRE: Temperatura aerului la intrare 27 °C (bulb uscat), +19 °C (bulb umed). Temperatura apei la intrare/ieșire +7/12 °C.
ÎNCĂLZIRE: Temperatura aerului la intrare +20 °C. Temperatura apei la intrare/ieșire +50/45 °C. Low - Medium - High = Vitezele disponibile ca standard.
*Nivelul de presiune acustică este cu 9 dB(A) mai mic decât nivelul de putere acustică și se referă la o cameră cu un volum de 100 m3 și un timp de reflexie a sunetului de 0,5 s.

Greutatea unităților SEC/F CV, CH-CVB

Model	Greutate cu ambalaj (kg)									Greutate fără ambalaj (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Greutatea unităților SEC/F NC

Model	Greutate cu ambalaj (kg)									Greutate fără ambalaj (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

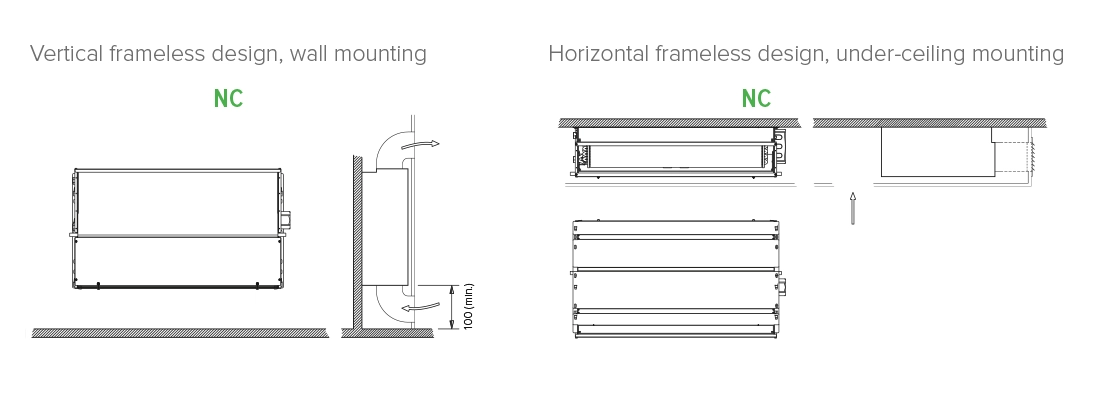

Modele disponibile :

Available designs

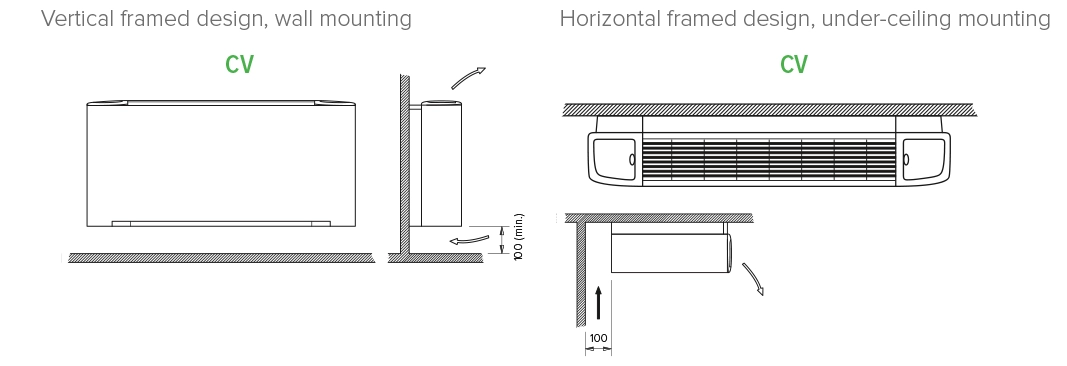

Modele disponibile :

Available designs_2

Dimensiuni

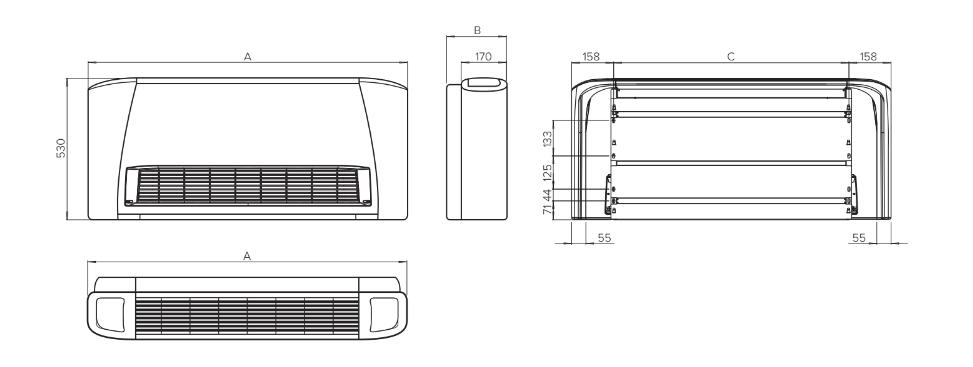

Dimensiuni ale unităților SEC/F CV

Dimensions

Dimensiuni

Dimensiunile unităților SEC/F CH-CVB

Model	Unități	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensions_2

Dimensiuni

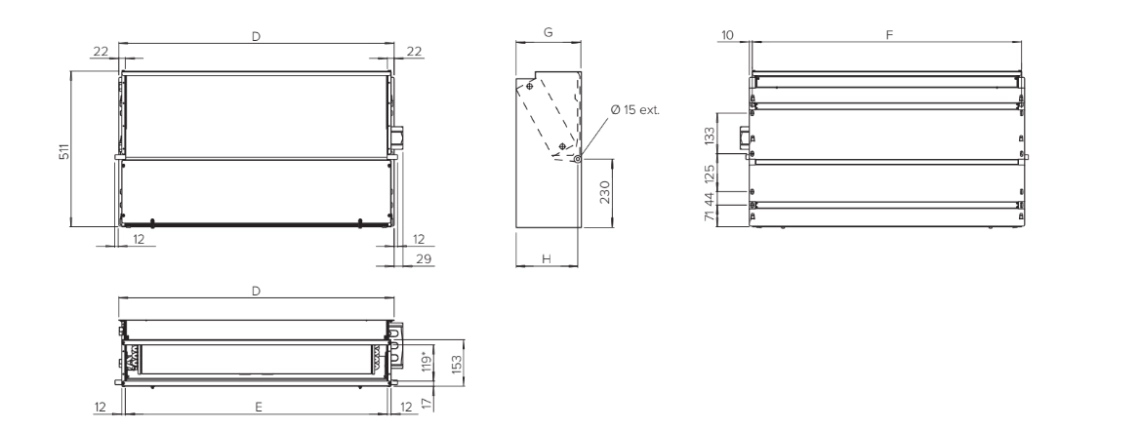

Dimensiuni ale unităților SEC/F NC

Model	Unități	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235

Dimensions_3
