Ventilconvector tip casetă cu patru căi Seria TopLine

Un ventiloconvector tip casetă este o combinație de tehnologie avansată cu un design de ultimă generație, elegant și minimalist, asigurând cel mai înalt nivel de confort în spațiul dumneavoastră

Capacitate de răcire: 1,25 ... 10,93 kW

Capacitate de încălzire: 1,38 ... 11,72 kW

Ventilconvector tip casetă cu patru căi Seria TopLine

Cu eficiența lor ridicată, ventiloconvectoarele TopLine pot răci sau încălzi rapid camera pentru a oferi un mediu confortabil locuitorilor. Ventiloconvectoarele au un design robust și sunt capabile să funcționeze pe termen lung fără defecțiuni.

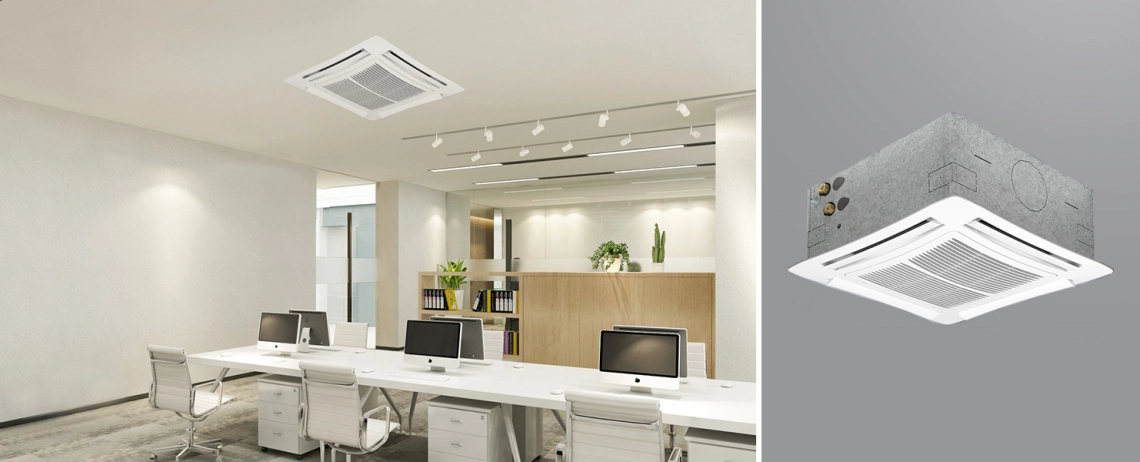

office

Caracteristici și avantaje:

Modelele 1-2-3 au dimensiuni de 572х572 mm, ceea ce permite utilizarea lor cu o placă ARMSTRONG.
Cu un sistem de distribuție a aerului în patru direcții, unitatea poate încălzi sau răci uniform camera fără a crea curenți de aer sau condiții inconfortabile.
Ventilatorul este proiectat pentru a asigura o funcționare silențioasă.
Motor AC sau DC la alegere.
Unitatea de ventiloconvectoare poate fi proiectată cu 2 sau 4 țevi.
O pompă de drenaj încorporată cu ridicare a condensului de 650 mm.
Unitatea poate fi controlată fie cu un control cu infraroșu, fie cu un panou de control montat pe perete, lamelele fiind reglate manual în ambele cazuri.
Scutul este fabricat din material ecologic.
Filtrul de aer este ușor accesibil și ușor de curățat.
Unitatea este proiectată cu o deschidere de admisie a aerului proaspăt.

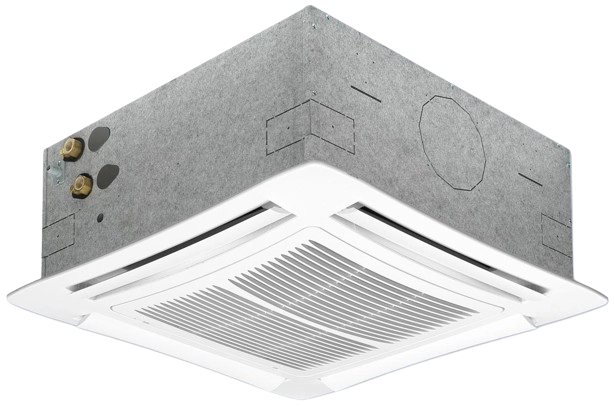

mycond-image-2

unități cu 2 țevi.

Specificații	Unități	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Viteză		1	2	3	1	2	3	1	2	3	1	2	3
Debit de aer	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Emisie totală de răcire	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Emisie sensibilă de răcire	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Încălzire	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Răcire	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Încălzire	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Putere acustică Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Presiunea acustică Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilator	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Conținutul de apă	l	0,8			1,4			2,1			2,1
Dimensiuni	mm	575×575×275

Specificații	Unități	TL 4.2T			TL 5.2T			TL 6.2T
Viteză		1	2	3	1	2	3	1	2	3
Debit de aer	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Emisie totală de răcire	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Emisie sensibilă de răcire	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Încălzire	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Răcire	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Încălzire	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Putere acustică Lw	dB(A)	33	40	48	34	40	53	34	48	58
Presiunea acustică Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilator	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Conținutul de apă	l	3,0			4,0			4,0
Dimensiuni	mm	820×820×303

RĂCIRE
Temperatura aerului de intrare +27 °C d.b. + 19 °C w.b.
Temperatura apei +7 °C E.W.T. + 12 °C L.W.T.
ÎNCĂLZIRE
Temperatura aerului la intrare +20 °C
Temperatura apei +65 °C E.W.T. +55 °C L.W.T.

Absorbția pompei de condensat: 10 W
(*) = Nivelurile de presiune acustică sunt cu 9 dB(A) mai mici decât nivelurile de putere acustică și se aplică la câmpul reverberant al unei încăperi de
100 m3 și un timp de reverberație de 0,5 secunde.

4 unități de țevi

Specificații	Unități	TL 0.4T			TL 1.4T			TL 2.4T			TL 2.6T
Viteză		1	2	3	1	2	3	1	2	3	1	2	3
Debit de aer	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Emisie totală de răcire	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Emisie sensibilă de răcire	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Răcire	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Încălzire	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Încălzire	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Putere acustică Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Presiunea acustică Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilator	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Conținutul de apă de răcire	l	1,0			1,4			1,4			1,7
Conținutul de apă de încălzire	l	0,6			0,7			0,7			0,5
Dimensiuni	mm	575×575×275

Specificații	Unități	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Viteză		1	2	3	1	2	3	1	2	3	1	2	3
Debit de aer	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Emisie totală de răcire	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Emisie sensibilă de răcire	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Răcire	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Încălzire	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Încălzire	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Putere acustică Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Presiunea acustică Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilator	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Conținutul de apă de răcire	l	1,4			1,7			3,0			3,0
Conținutul de apă de încălzire	l	0,7			0,5			1,4			1,4
Dimensiuni	mm	575×575×275						820×820×303

Specificații	Unități	TL 5.6T			TL 6.4T			TL 6.6T
Viteză		1	2	3	1	2	3	1	2	3
Debit de aer	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Emisie totală de răcire	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Emisie sensibilă de răcire	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Răcire	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Încălzire	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Încălzire	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Putere acustică Lw	dB(A)	34	40	53	34	48	58	34	48	58
Presiunea acustică Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilator	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Conținutul de apă de răcire	l	3,6			3,0			3,6
Conținutul de apă de încălzire	l	1,0			1,4			1,1
Dimensiuni	mm	820×820×303

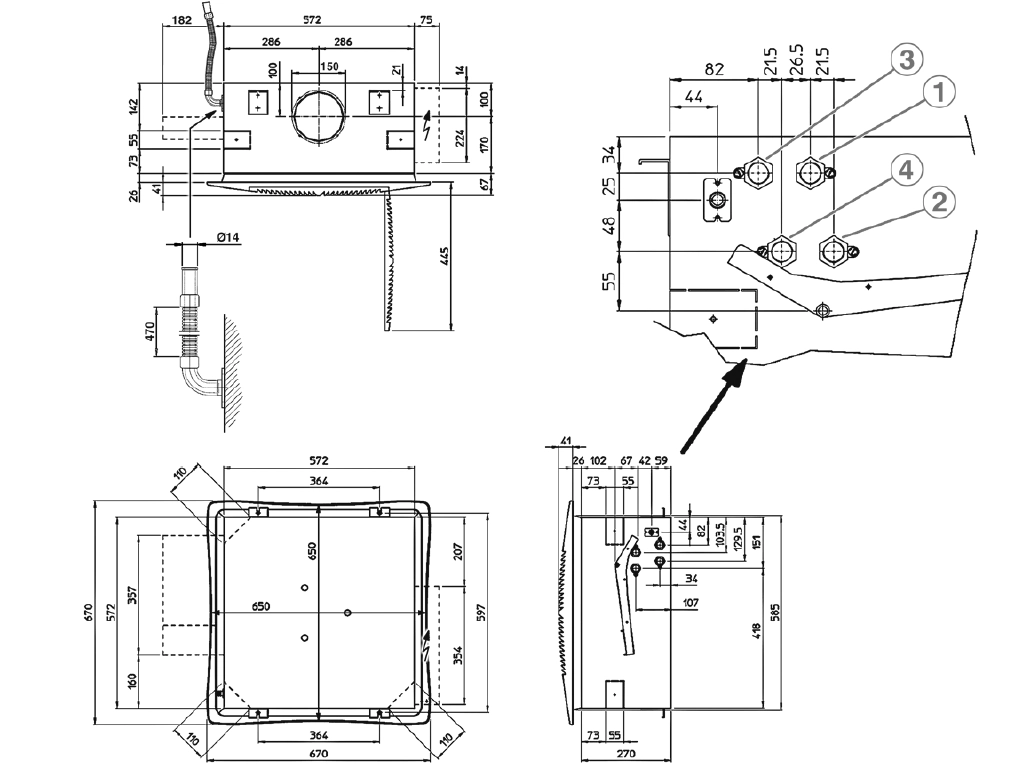

Dimensiuni

TL 0.2T-0.4T / TL 1.2T-1.4T / TL 2.2T-2.4T-2.6T / TL 3.2T-3.4T-3.6T (versiune 600 x 600)

sistem cu 2 țevi
Încălzire/răcire
3 - Intrare Ø1/2"
4 - Ieșire Ø1/2"

sistem cu 4 țevi

Încălzire

1 - Intrare Ø1/2"

2 - Ieșire Ø1/2"

Răcire

3 - Intrare Ø1/2"

4 - Ieșire Ø1/2"

Model	Bobină ventilator		Panou		Unitate ambalată Dimensiuni, mm
	Greutăți unitate ambalată, kg	Greutăți unitate neambalată, kg	Greutăți unitate ambalată, kg	Greutăți unitate neambalată, kg	A	B	C	D
TL 0.2T/1.2T	28	22
TL 0.4T/1.4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

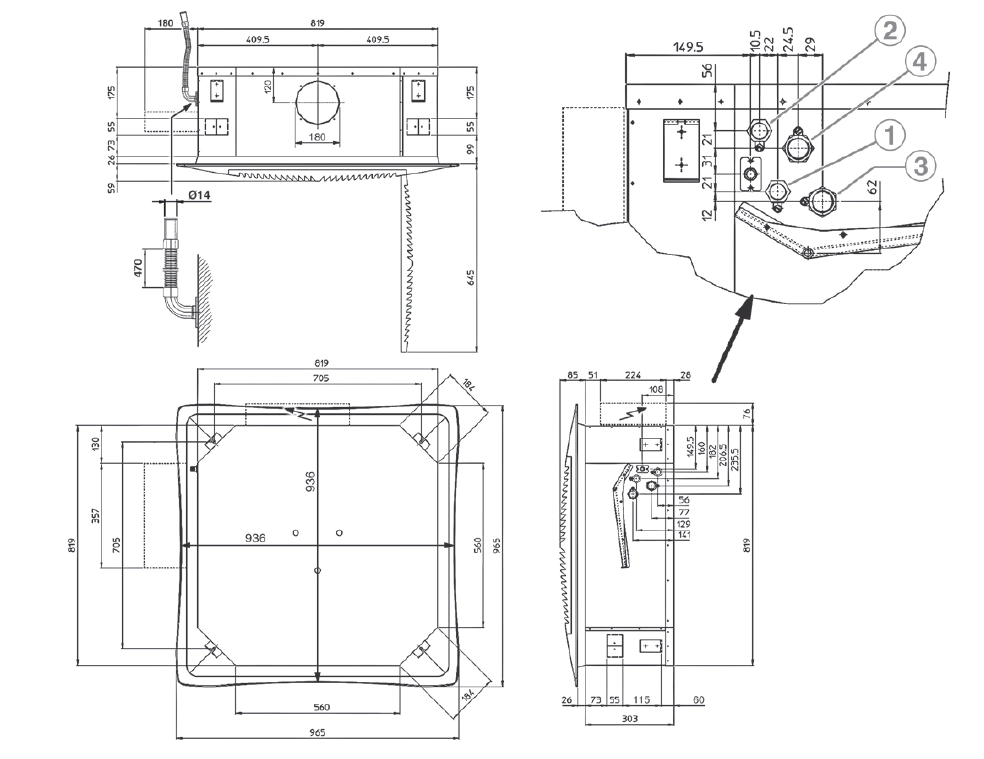

Dimensiuni

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (versiune 800 x 800)

sistem cu 2 țevi
Încălzire/răcire
3 - Intrare Ø3/4"
4 - Ieșire Ø3/4"

sistem cu 4 țevi

Încălzire

1 - Intrare Ø1/2"

2 - Ieșire Ø1/2"

Răcire

3 - Intrare Ø3/4"

4 - Ieșire Ø3/4"

Model	Bobină ventilator		Panou		unitate ambalată Dimensiuni, mm
	Greutăți unitate ambalată, kg	Greutăți unitate neambalată, kg	Greutăți unitate ambalată, kg	Greutăți unitate neambalată, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5.2T/5.4T/5.6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
